摘要
通用探測器是VirtualLab Fusion中來評估和輸出電磁場任何信息的最通用工具。它能夠提供不同域(空間域和空間頻域)和坐標系(場與探測器位置坐標系)的信息。此外，通過使用非常靈活的內置或定制附加組件，它可以進一步評估入射光的信息，以計算任何物理量，例如輻射度量或光度量。

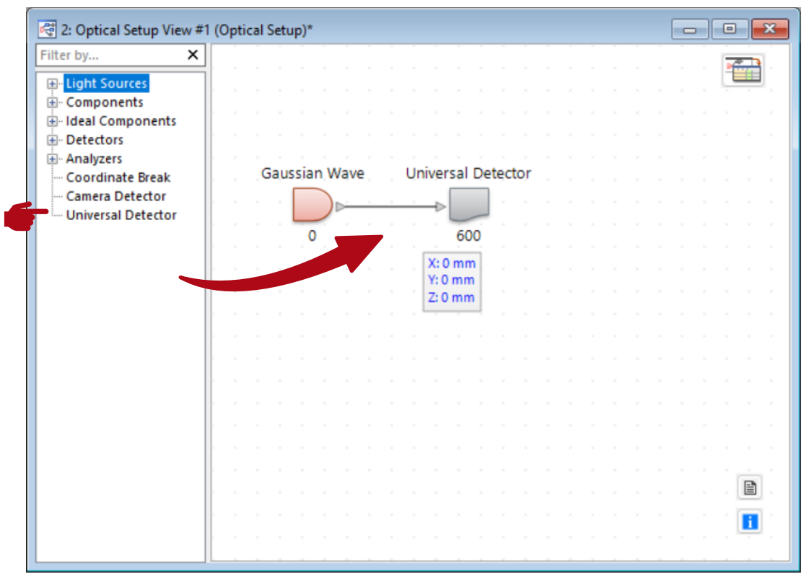

如何找到通用探測器？
通用探測器可以直接在光路徑編輯器的元件樹中找到，要將其添加到您的系統中，只需將其拖放到所需的位置。

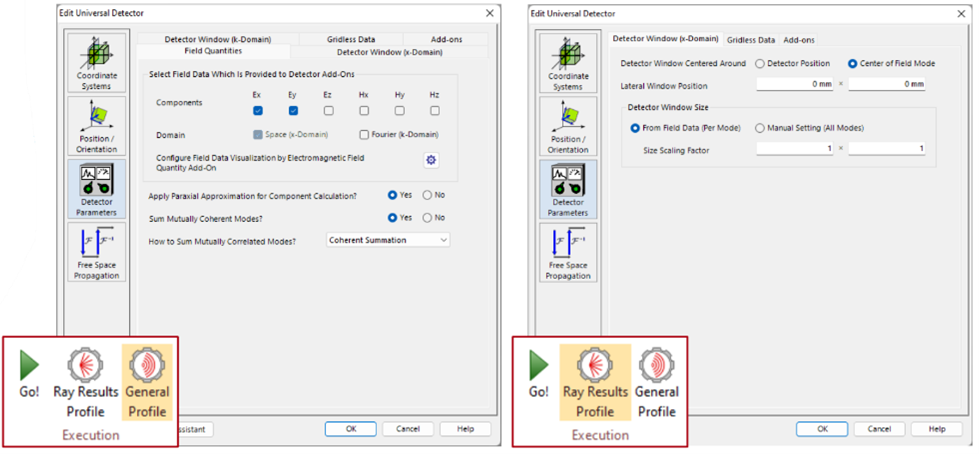

具有不同建模配置文件的通用探測器
通用探測器中的可用選項取決于是否選擇了光線結果配置文件或通用配置文件。

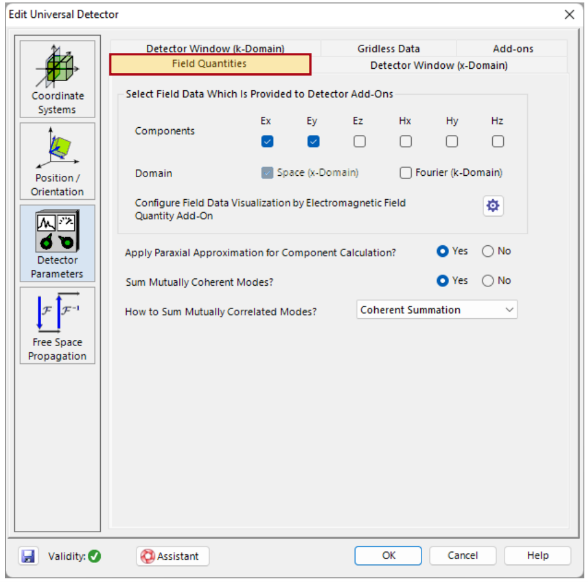

場量（通用配置文件）
分量：
確定探測電磁場的哪些分量，必須至少選擇一個分量。注意：VirtualLab Fusion使用Ex和Ey進行傳播，并根據需要計算其他分量。
域：
探測器可以評估和輸出x域(空間域)和/或k域(空間-頻率域)的數據。
應用傍軸近似計算分量：
確定探測器是否使用傍軸近似來計算電磁場的附加分量。(見：傍軸假設)
相互關聯模式求和？
如果激活此選項，則在執行任何進一步演化或輸出之前，將對相關模式進行求和。它提供了三個求和選項：

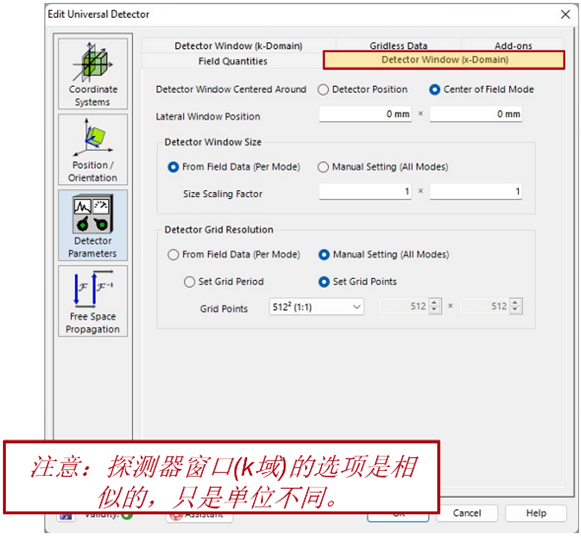

探測器窗口

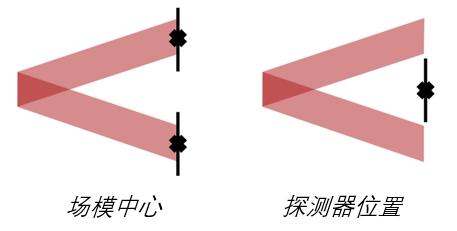

探測器窗口的中心位置和大小可以根據坐標系和每一個單獨模式的擴展或探測器的位置來定義。
用戶還可以配置采樣是單獨處理(每個模式)還是在相互網格上處理。該網格可以由周期(采樣距離)或網格點(采樣點數量)指定。

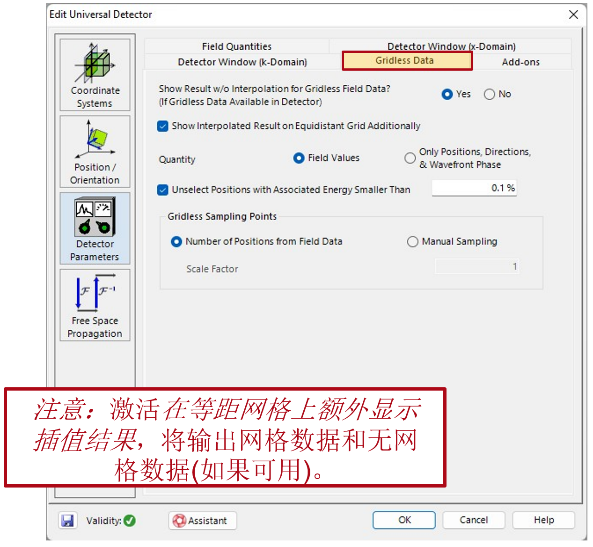

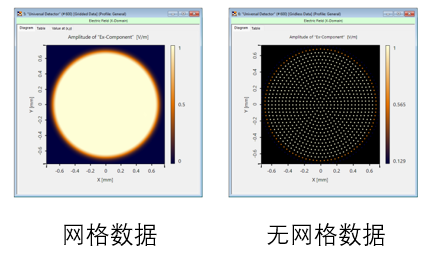

無網格數據
如果傳播使用無網格數據，探測器也可以將這種類型的數據可視化。在輸出網格化信息的同時，也輸出場采樣的無網格模式，或者單獨輸出。此外，輸出信息的量(數量)可以簡化為只有位置和方向(如光線追跡結果)。請注意，這將只適用于單一模式，否則相干求和被禁用。

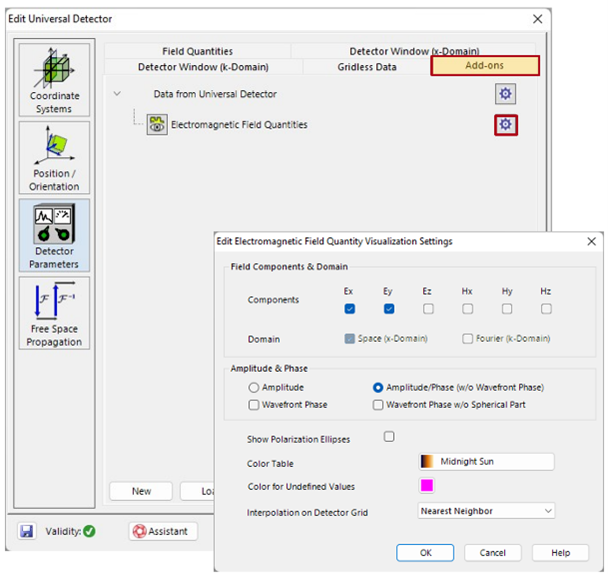

探測器附加組件 - 電磁場量
附加組件是一種多功能工具，允許基于入射場數據(單個物理值或2D數組)對任何值進行額外計算。它們以樹的形式組織，因為一個附加組件需要另一個附加組件的結果。
默認情況下，電磁場量附加組件是預先配置的(不能刪除)。它輸出x和/或k域中的任何場分量。請注意，只有場分量可以輸出，這是在場量選項卡中選擇的(反之亦然，沒有必要啟用所有分量的輸出)。此外，還提供僅輸出振幅或波前相位的選項，以及顯示選項。

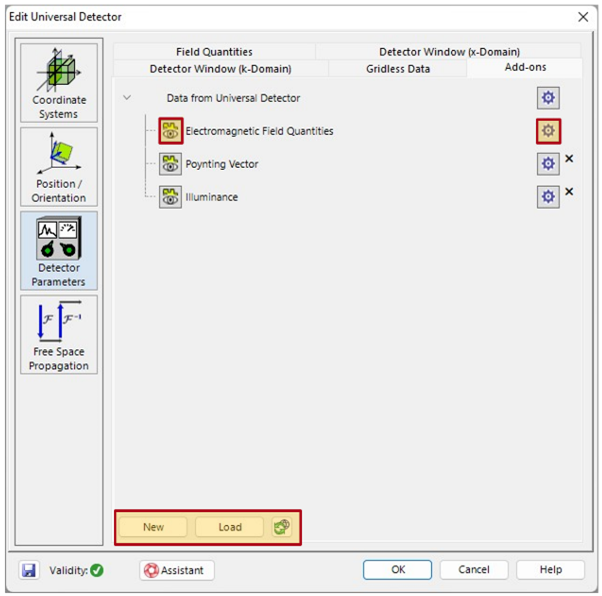

探測器附加組件 - 自定義附加組件
在計算所有附加組件時，用戶可以指定要顯示哪些結果。 每個附加組件都有自己的一組選項。它們可以通過  按鈕進入。
 結果將可視化。
 結果將不會可視化。
在這個區域，可以從官方提供的數據庫創建或加載探測器附加組件。  按鈕可以通過互聯網從LightTrans網站更新附加組件數據庫。

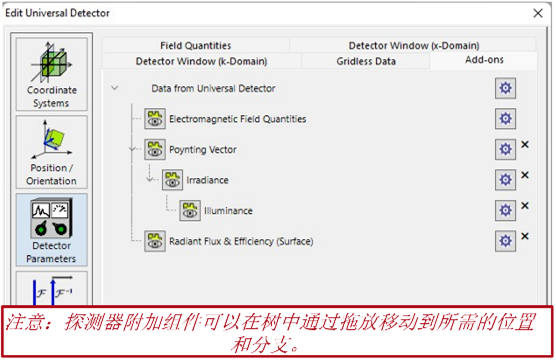

探測器附加組件 - 等級樹
默認情況下，通用探測器根據在場量選項卡中指定的場分量為所有附加組件提供電磁場信息。一些附加組件只需要單個分量，而另一些則需要全套的6個分量(E和H)。此外，一些附加組件需要不同的物理量作為輸入(例如坡印廷矢量)。為此，附加組件可以按樹狀排列。
在本例中，將坡印廷矢量附加組件應用于場數據來計算x域中的坡印廷矢量。所得信息可用于計算(光譜)輻照度，并進一步處理以計算亮度。相比之下，輻射通量和效率(表面)只需要完整的場數據集。因此，它定位在一個新的分支。

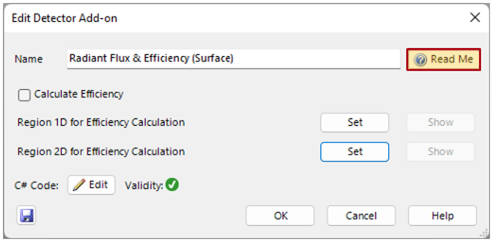

探測器附加組件閱讀說明 - 文檔

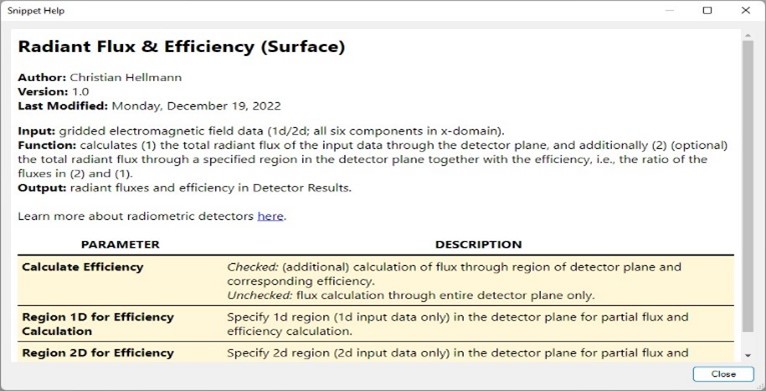

官方數據庫中的每個附加組件都附帶一個閱讀說明文檔，解釋其功能并說明輸入和輸出參數。

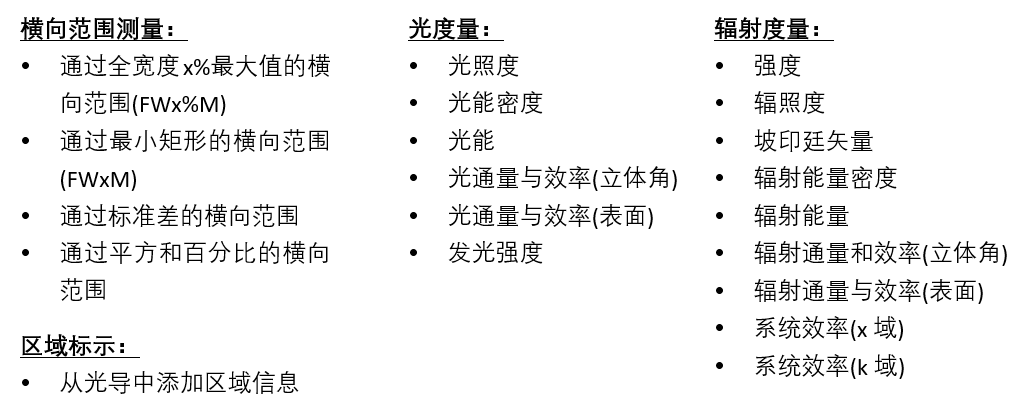

發布2023.01 – 附加組件概述
官方數據庫將可用的探測器附加組件分類為子類別。隨著版本2023.1的發布，以下附加組件可用：

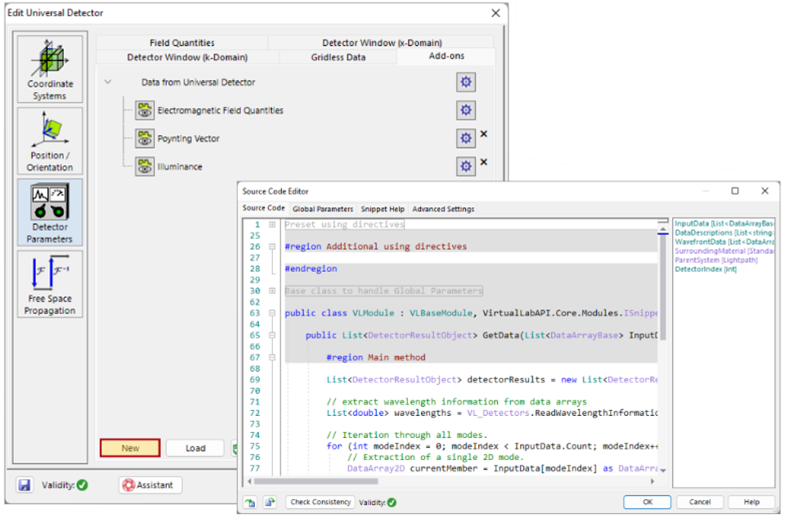

探測器附加組件閱讀說明 – 可編程片段
考慮到最大靈活性，任何附加組件都基于一個可編程片段。VirtualLab Fusion中對可編程工具的更深入的介紹可以在下面找到：
如何使用可編程探測器以及示例
|
