點陣投影儀功能原理的演示

摘要

點陣投影儀是當今人臉識別技術（如face ID）的關鍵部件。通常，該系統包括發光單元、透鏡和分束光柵的陣列。透鏡系統和光柵協同工作，多次投射和復制陣列源圖案。在這個例子中，我們構建了一個這樣的點投影系統來展示它的工作原理。使用VirtualLab Fusion，我們可以為系統分析執行光線和場追跡。;

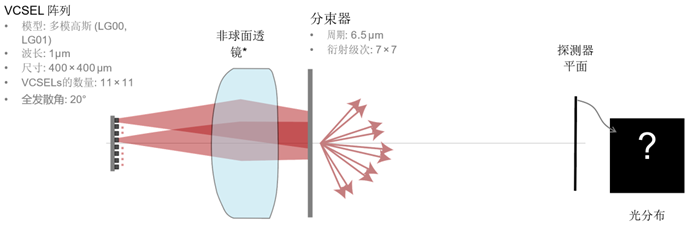

建模任務





*文件中的非球面透鏡來自Zemax OpticStudio®



模擬與設置：?jiǎn)纹脚_(tái)的交互性

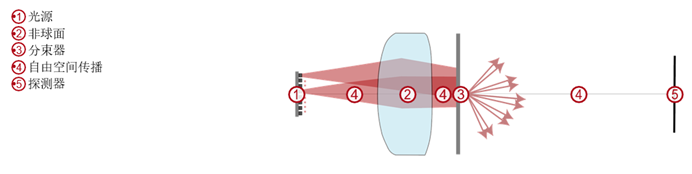

建模技術的單平臺的交互性


光在系統中傳播時會遇到不同的組件并與之相互作用。需要一個合適且靈活的模型，該模型為系統的這些元件中的每一個提供精度和速度之間的良好折衷：

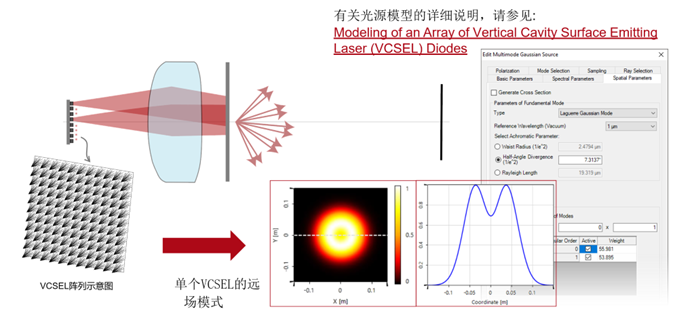

光源建模

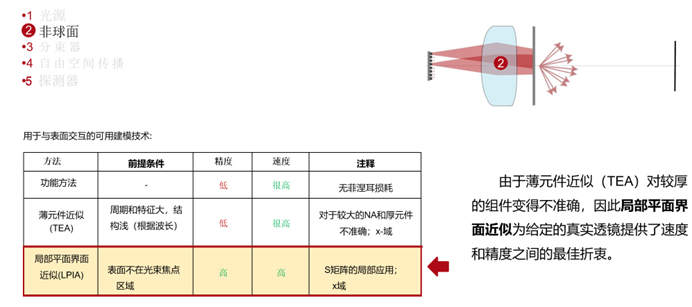

連接建模技術：非球面透鏡

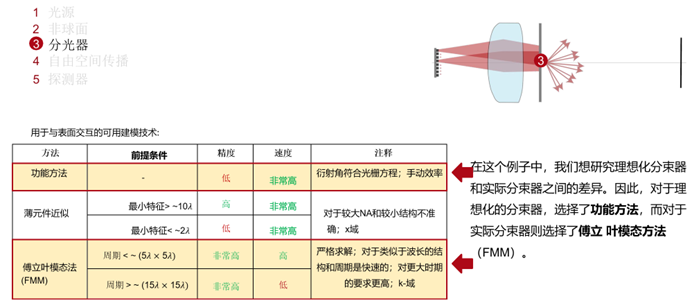

連接建模技術：分束器

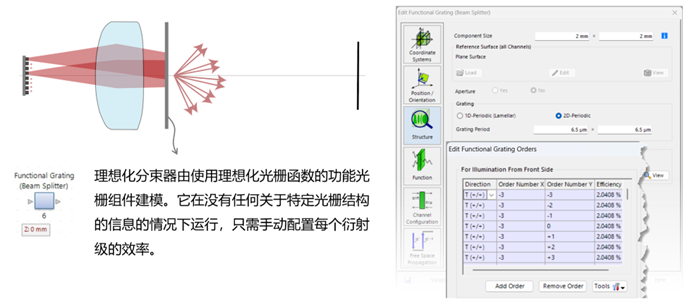

理想分束器

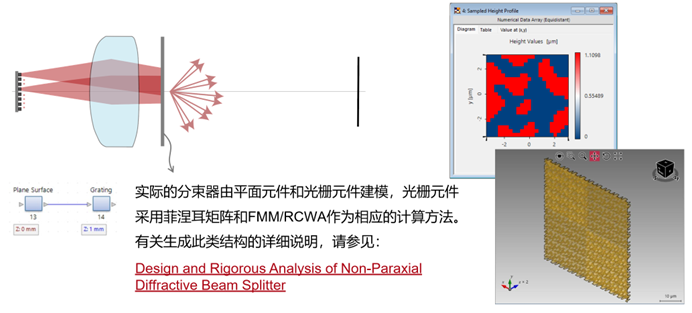

真實分束器

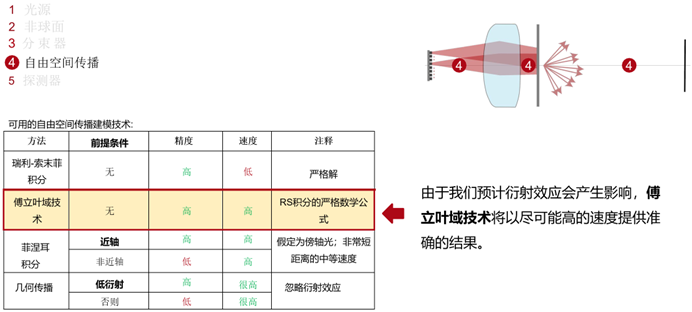

連通建模技術：自由空間傳播





仿真結果

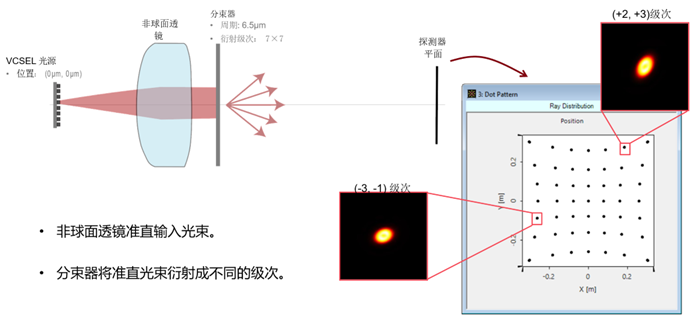

軸上VCSEL單元的仿真

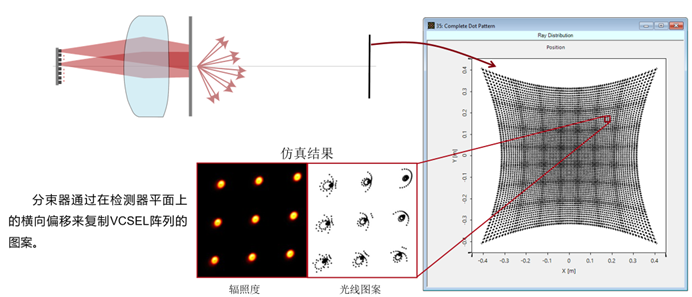

離軸VCSEL單元的仿真

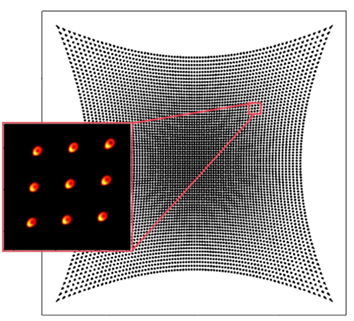

完整VCSEL陣列的仿真

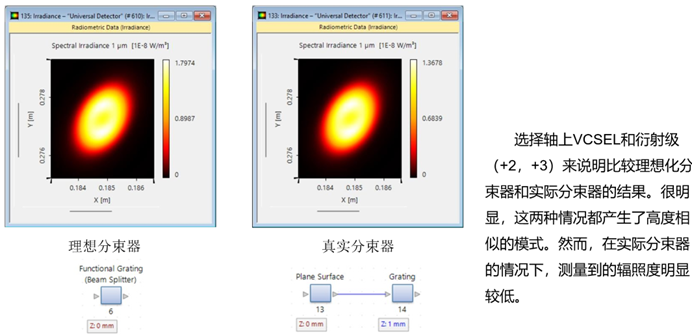

理想分束器與實際分束器的比較
