摘要
F-Theta透鏡通常用于基于掃描式的激光材料加工系統。使用這種透鏡,聚焦光斑沿目標平面的位移與透鏡焦距和掃描角度的乘積成正比。然而,不存在完美的F-Theta系統,因此在任何給定的系統中,偏離理想行為的偏差都是可以預期的。借助快速物理光學建模和設計軟件VirtualLab Fusion中的掃描源,通過測量不同角度下實際光斑位置與期望值之間的偏差,分析了給定F-Theta透鏡的性能。

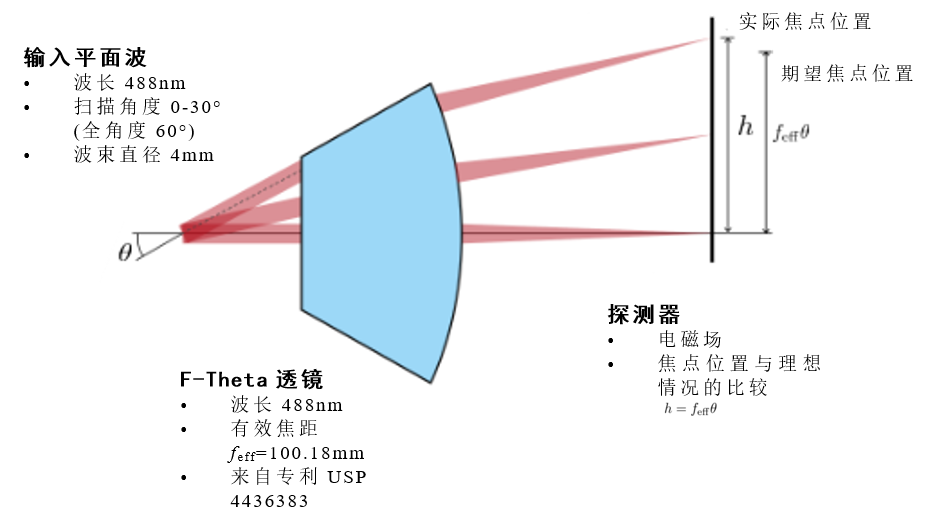

建模任務

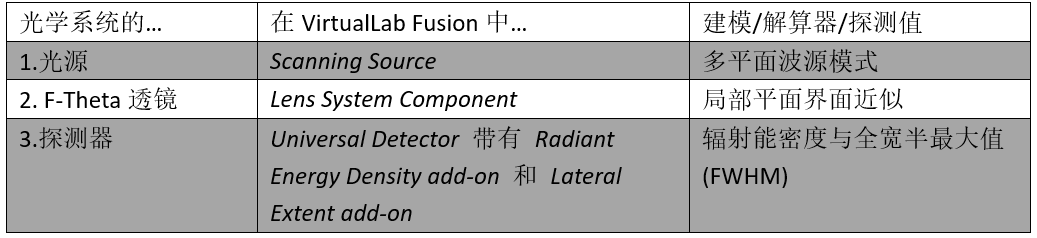

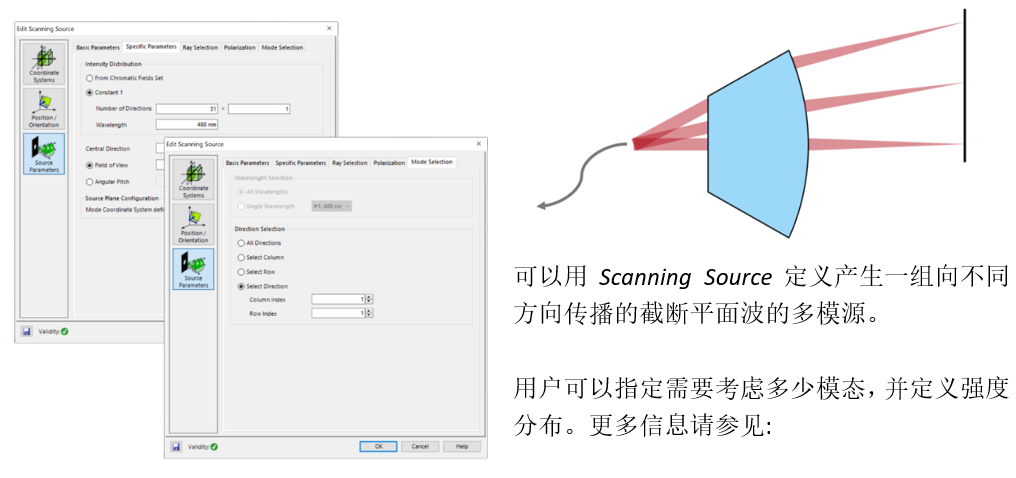

系統構建塊-掃描源
How to Set Up a Scanning Source

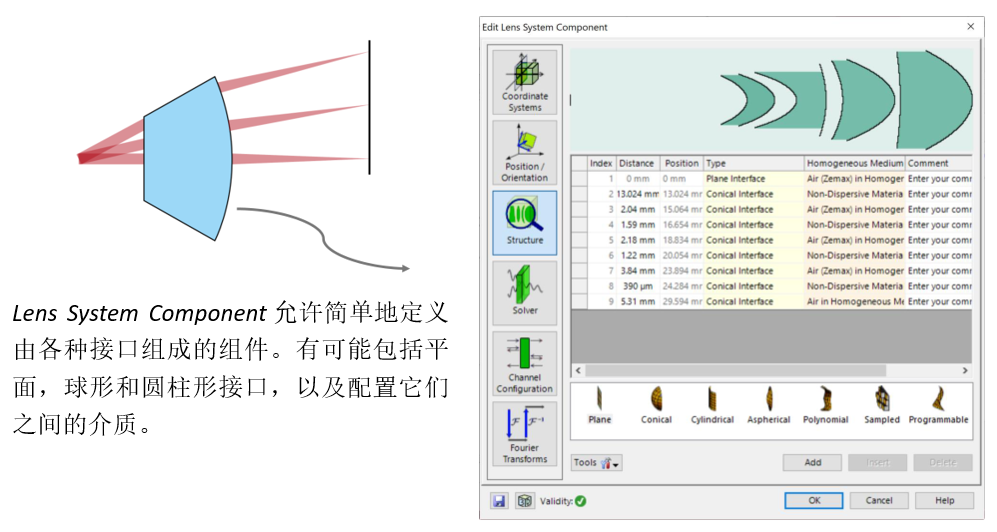

系統構建塊-透鏡系統組件

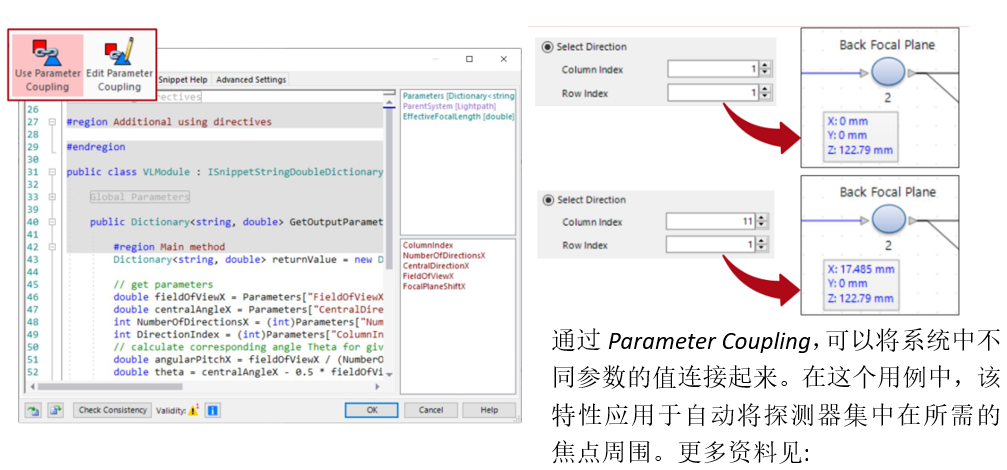

系統構建塊-參數耦合
Coupling of Parameters in VirtualLab Fusion
系統構建塊-失真分析儀

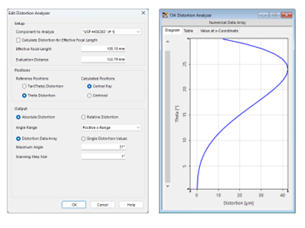

實際焦點位置與參考焦點位置之間的偏差表明了F-Theta透鏡的性能。這些信息可以使用Distortion Analyzer計算。
雖然實際焦點點位置將由模擬計算,但參考焦點點位置可以指定為角度本身或其切線上的線性。
通用探測器和探測器附加組件
Universal Detector允許用戶評估探測器接收到的光場,并通過使用所謂的附加組件計算各種物理量。附加組件可以相互提供信息(即,它們可以嵌套);在我們的例子中,我們使用場數據來計算輻射能密度,然后使用該數據上的另一個附加項來獲得場大小(FWHM)。更多資料見:
Universal Detector

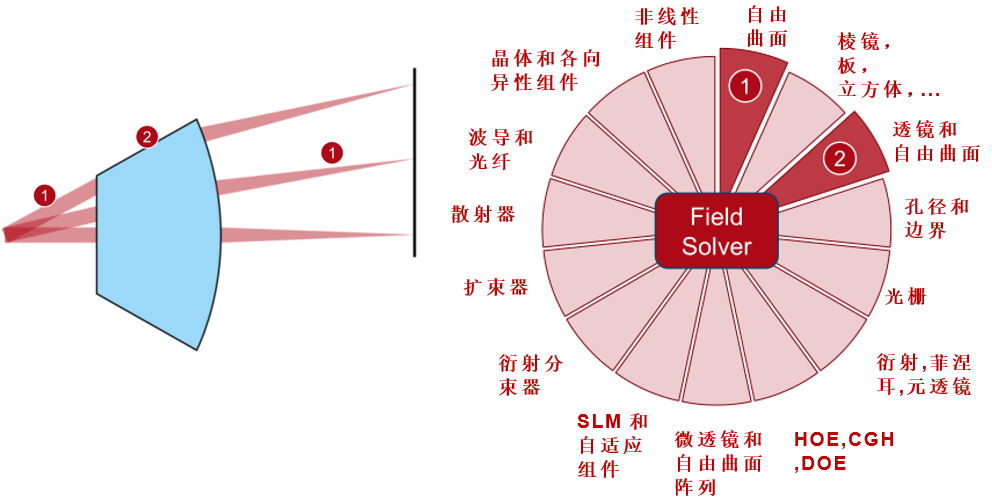

總結-組件…
系統觀感

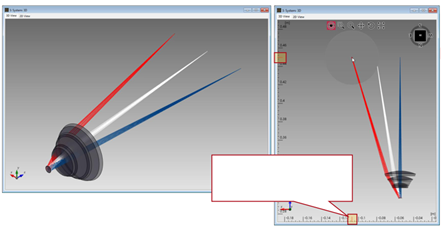

通過系統:三維可視化,不同F(xiàn)oV模式可以通過顏色編碼來區分。此外,可以檢查場的軌跡,以便將探測器放置在正確的位置。

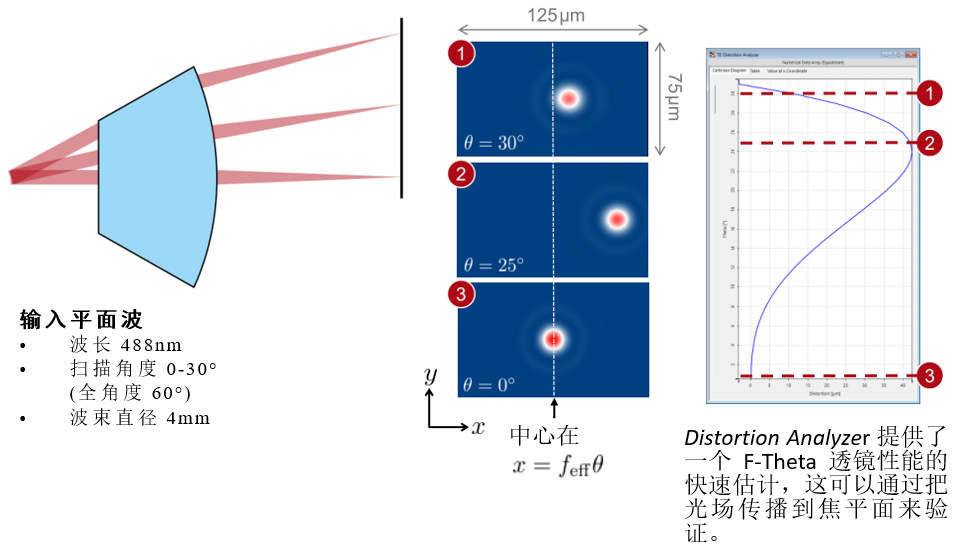

性能評估-點位偏差

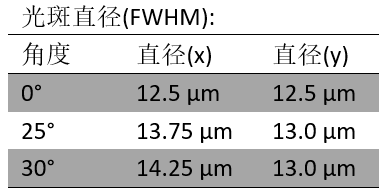

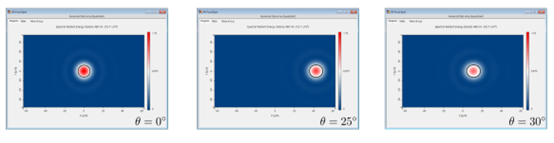

性能評估-光斑直徑測量
文件信息
進一步閱讀
• Performance Analysis of Laser Scanning System
• How to Set Up a Scanning Source
• Coupling of Parameters in VirtualLab Fusion
• 3D Visualization of the Optical System
• Universal Detector
|
