激光引導無焦系統的分析與設計

摘要




對于天文望遠鏡，激光引導星通常用于校正大氣畸變。這種人造恒星圖像通常由高功率激光束在幾十公里之外拍攝。為了精確地設計光學系統以產生和控制激光引導星的尺寸，必須考慮激光束的衍射效應。在本例中，分析了這種系統的經典設計。然后，通過考慮衍射效應并在系統中包括散焦或腰移，可以進一步減小幾何光學優化給出的最小光斑尺寸。

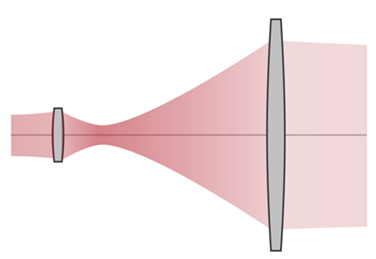

建模任務 #1-簡單的無焦系統



 

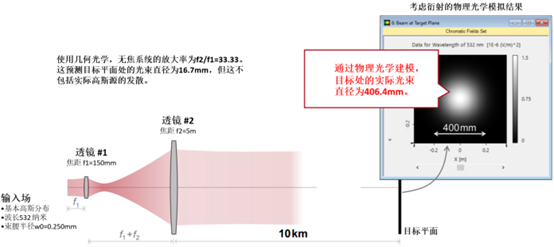

激光無焦系統分析

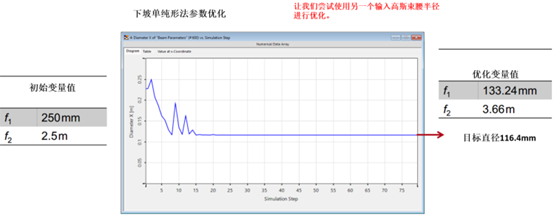

簡單無焦系統設計w0 = 0.25 mm（固定）

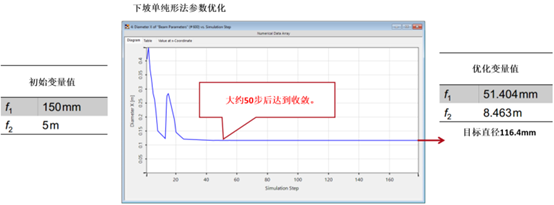

簡單無焦系統設計w0 =1.5mm（固定）

 

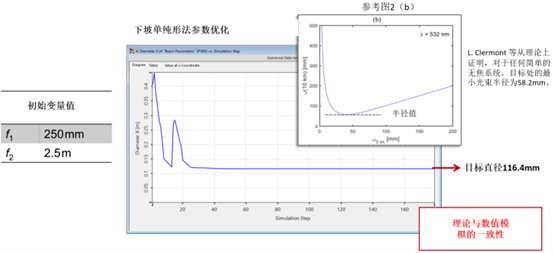

簡單無焦系統設計w0 =1.5mm（固定）

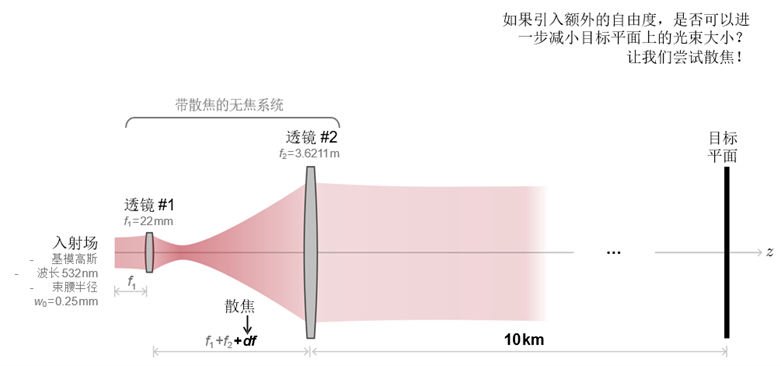

設計任務#2–具有散焦的無焦系統

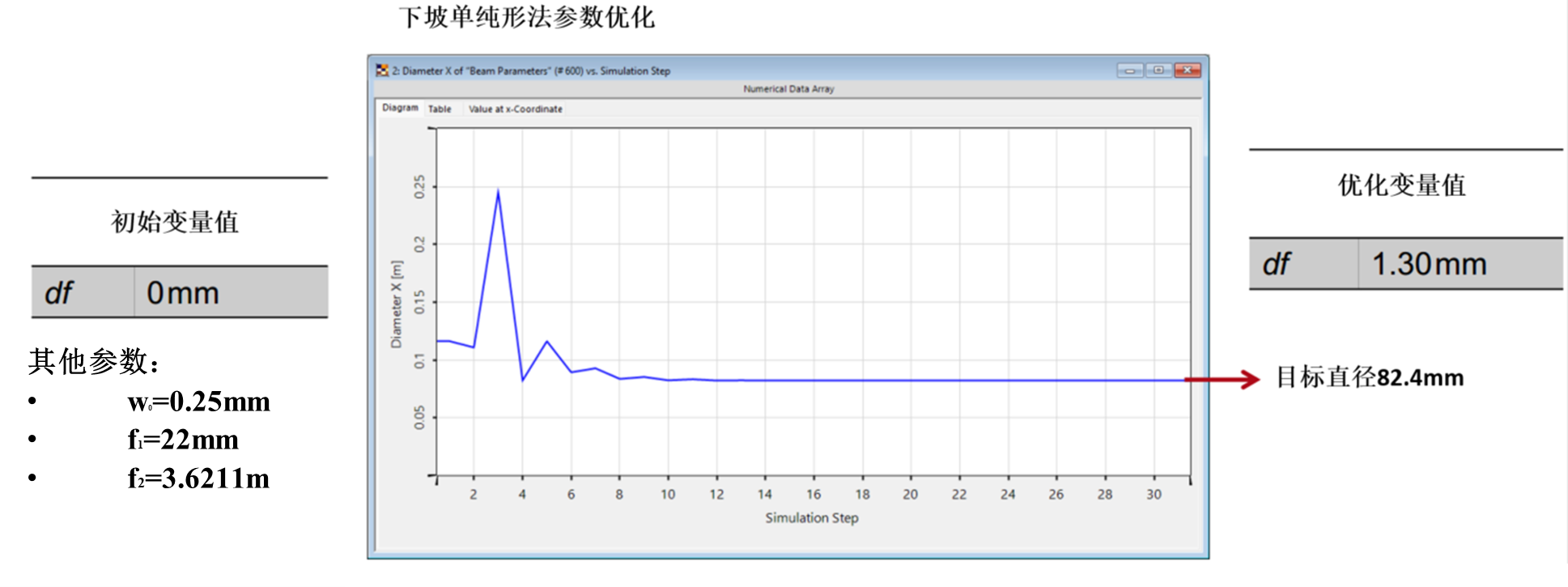

具有散焦的無焦系統設計





具有散焦的無焦系統設計

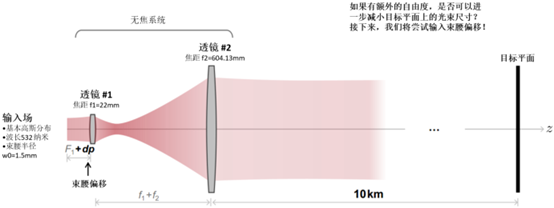

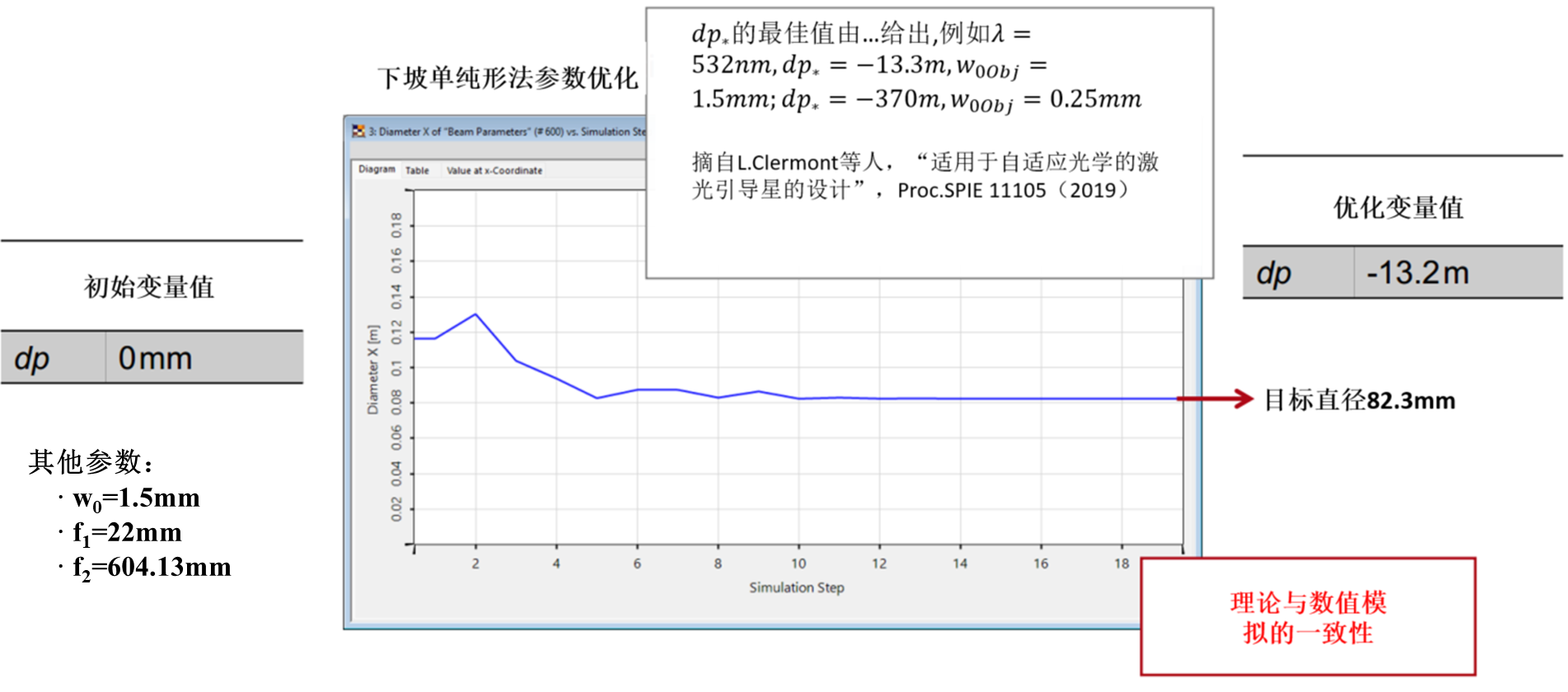

設計任務#3–具有輸入光束束腰偏移的無焦系統





具有束腰偏移的無焦系統設計

 

具有束腰偏移的無焦系統設計



VirtualLab Fusion 技術

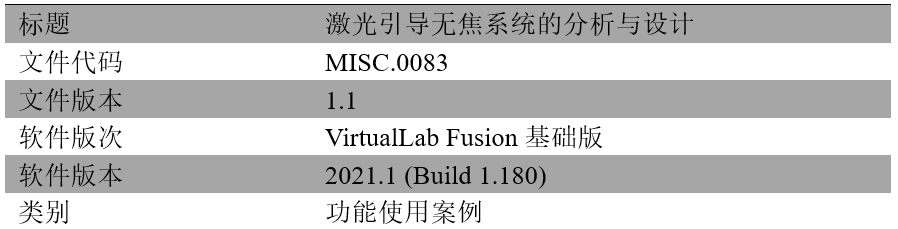

文件信息
