球面波的像差效應對焦點的影響

摘要


不同類型的波前像差對焦點上的特征有單獨的影響。因此，能夠詳細研究這些影響是至關重要的，例如，評估成像系統的性能。在VirtualLab Fusion中，可以產生不同的波前像差，并方便地研究其對焦斑分布的影響。作為例子，我們選擇了幾個典型的像差（球面、彗差、像散、……），改變它們的數值，并計算相應的焦點分布。

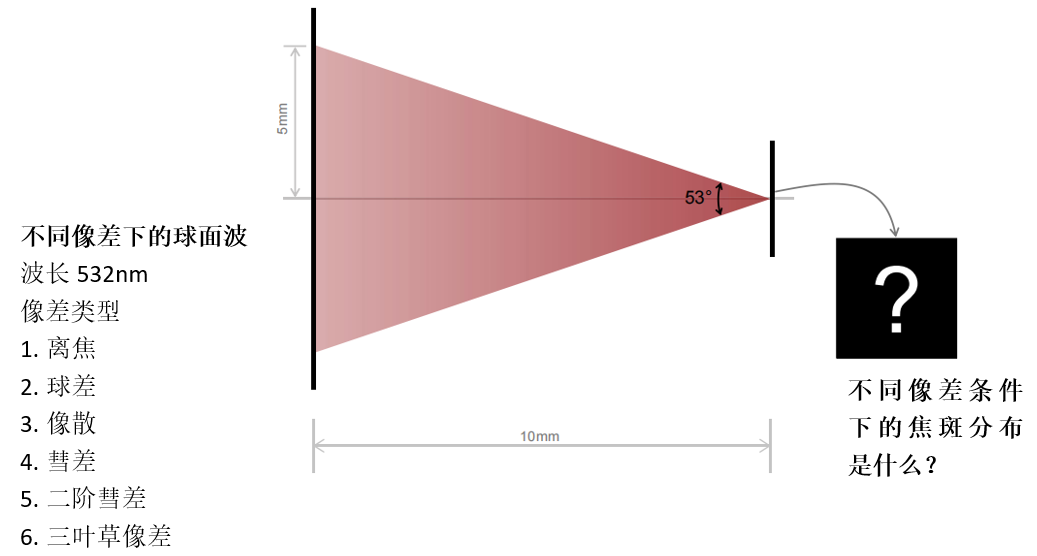

設計和建模任務

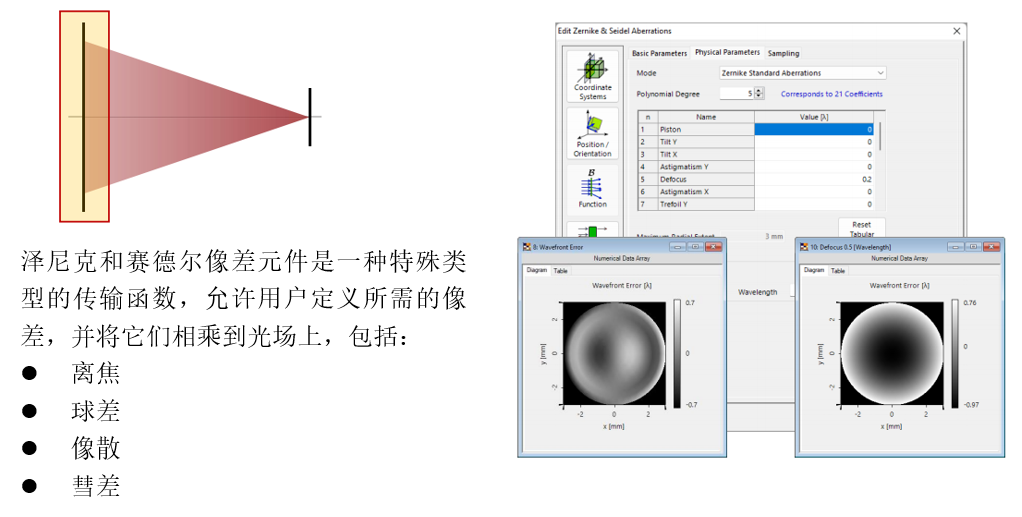

導入現有結構文件



離焦



球差

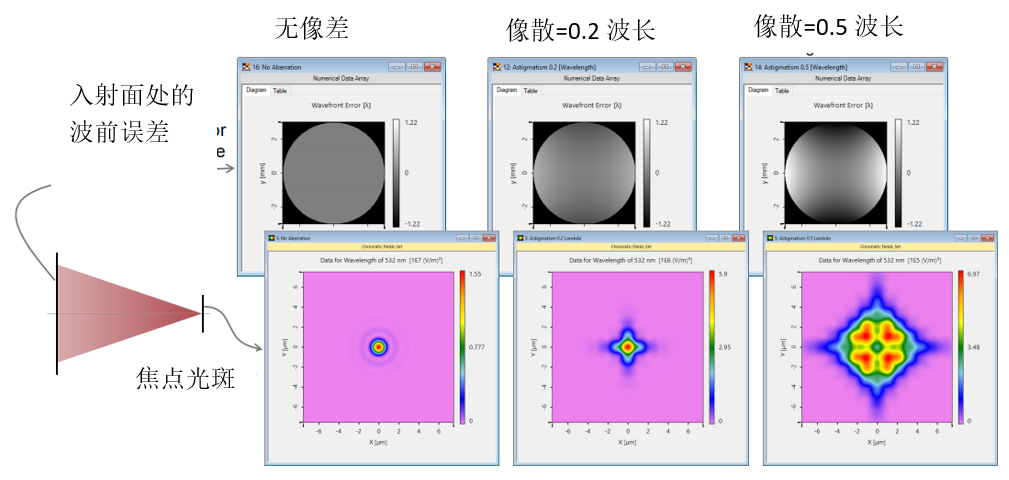

像散

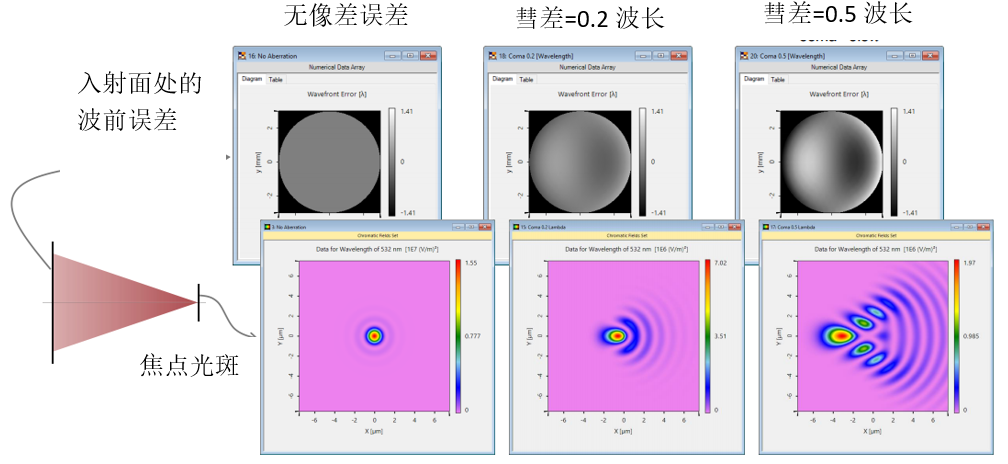

彗差

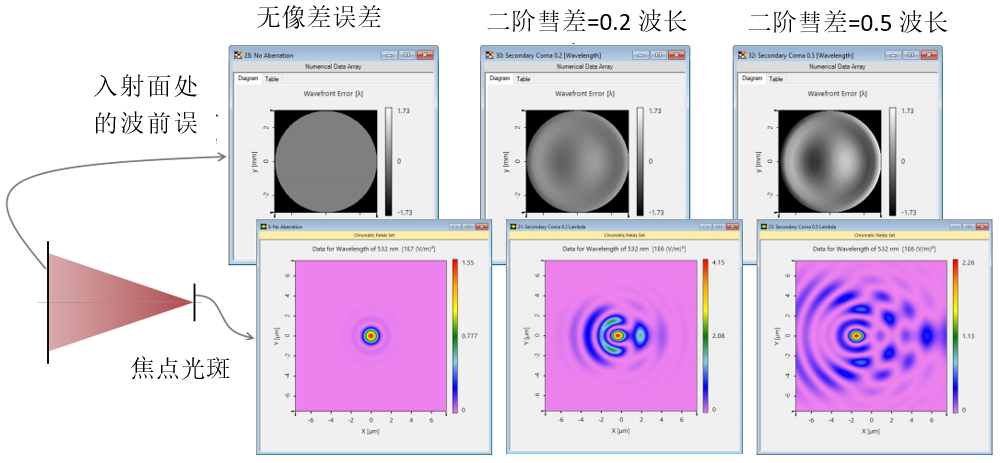

二階彗差

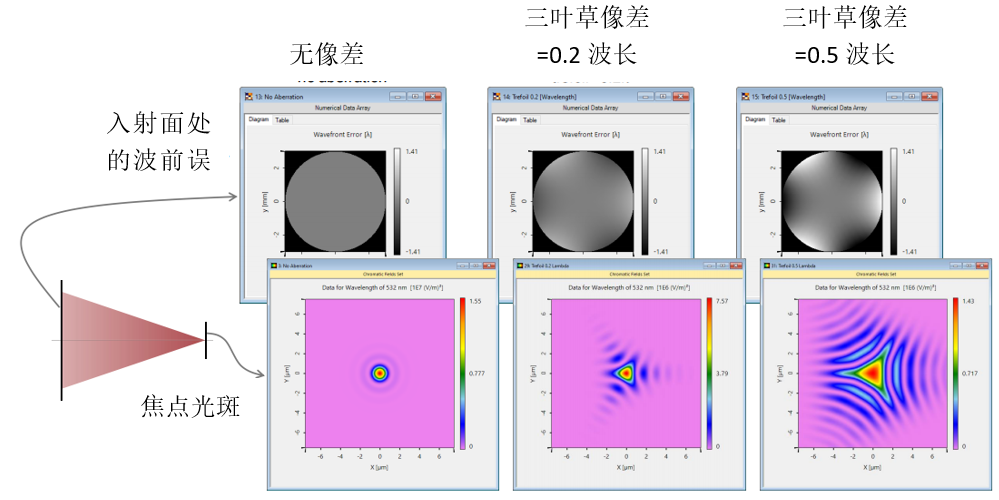

三葉草像差

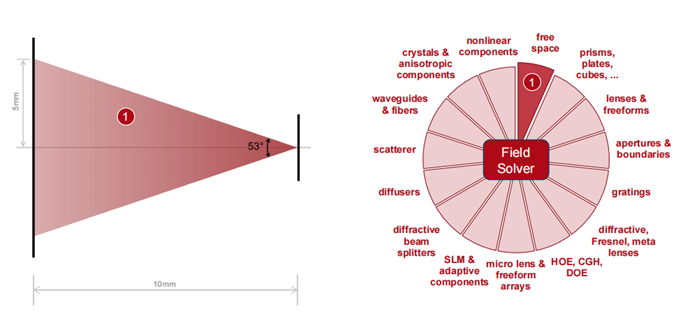

VirtualLab Fusion 技術

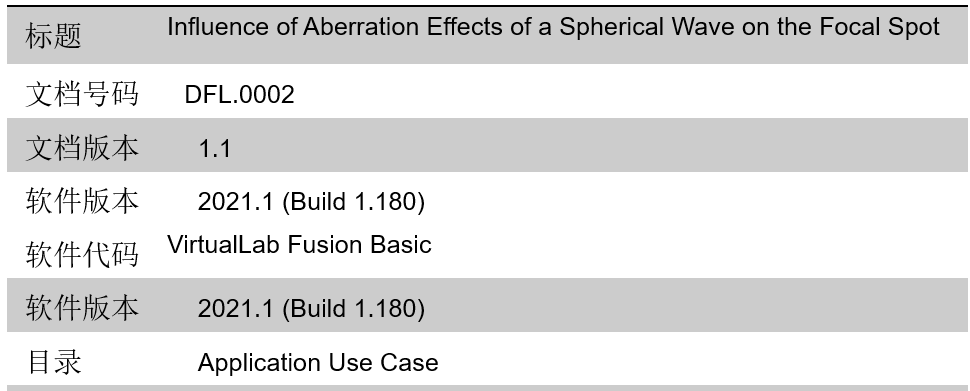

文件信息
