單入射方向光波導耦合光柵的優化

摘要



將光耦合到光波導在現代光學的各種應用中具有重要意義。在VirtualLab Fusion中，使用傅里葉模態法(FMM，也稱為RCWA)和參數優化工具，可以優化真實的光柵幾何形狀，以實現特定衍射級次的最佳耦合效率。本例展示了針對特定入射方向優化二元光柵以獲得最佳光導耦合效率的設計策略。

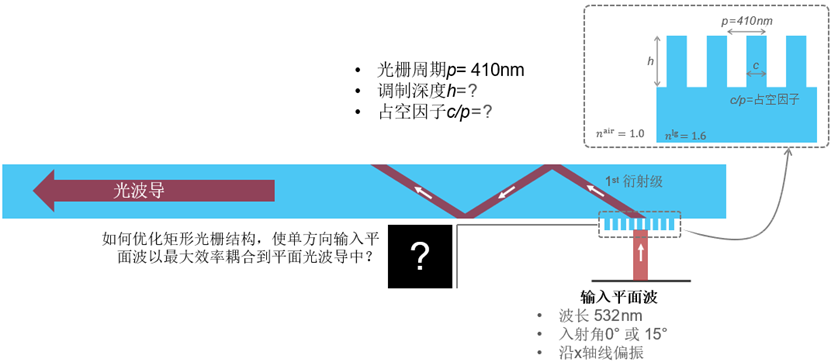

建模任務

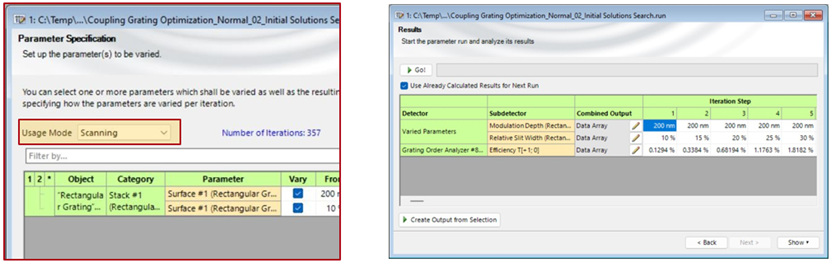

參數運行的掃描模式



VirtualLab Fusion參數運行文檔的掃描模式允許對參數空間的多維(通常是2D)區域執行參數掃描。這種掃描方法可以用于詳細分析光柵特性。更多資料請瀏覽：


參數運行的掃描模式

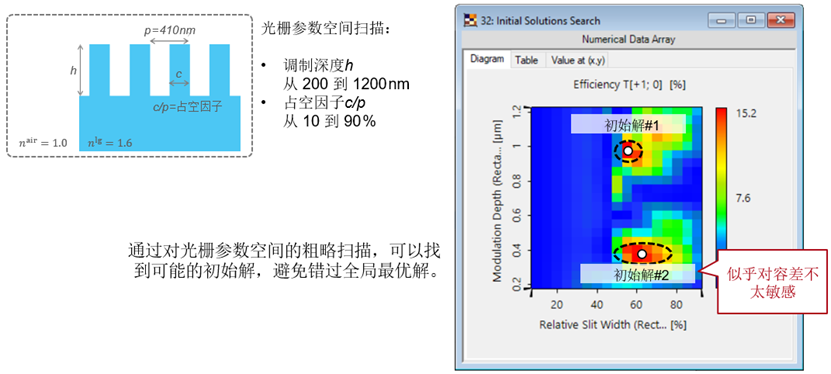

尋找初始解(正入射)

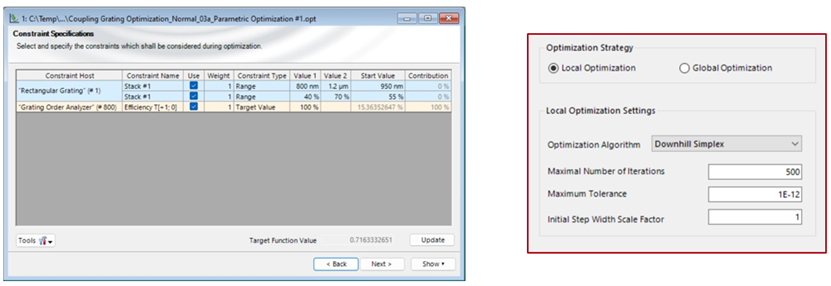

參數優化



為了找到合適的光柵參數集，使用了VirtualLab Fusion的優化文檔。它可以為目標值定義自定義的優化函數、參數約束和權重。更多資料請瀏覽：


參數優化文檔簡介

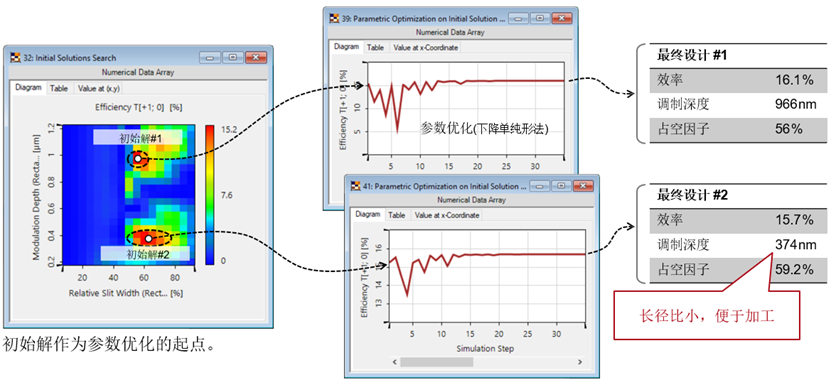

經過參數優化的最終設計(正入射 )

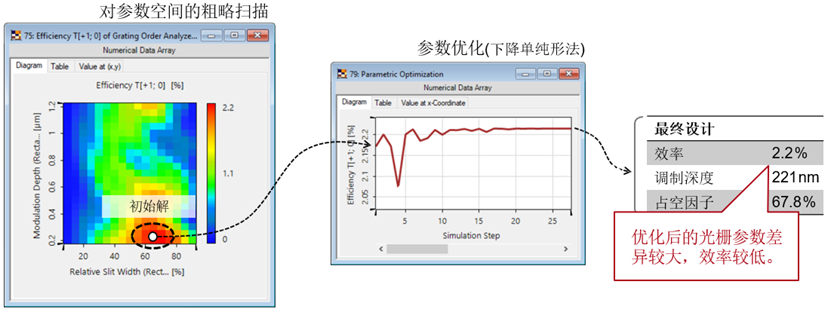

15°入射的初始解與最終設計



VirtualLab Fusion技術

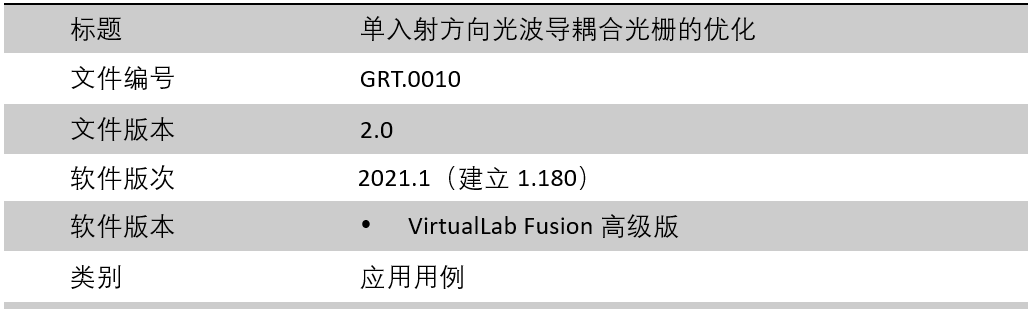

文件信息
