混合目鏡模型中理想衍射透鏡的色差校正

摘要

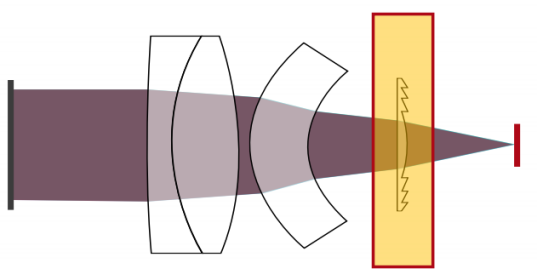

具有折射和衍射曲面的混合透鏡在不同的應用中成為一種很有前景的解決方案。在這里，我們將演示一個混合目鏡的案例，其中一個衍射透鏡表面被用來校正色差。原始設計取自Zemax OpticalStudio®，并導入VirtualLab Fusion以供進一步研究。在這種情況下，衍射透鏡表面的模型是由衍射級次、每個級次的衍射效率和波前相位響應定義的理想曲面。

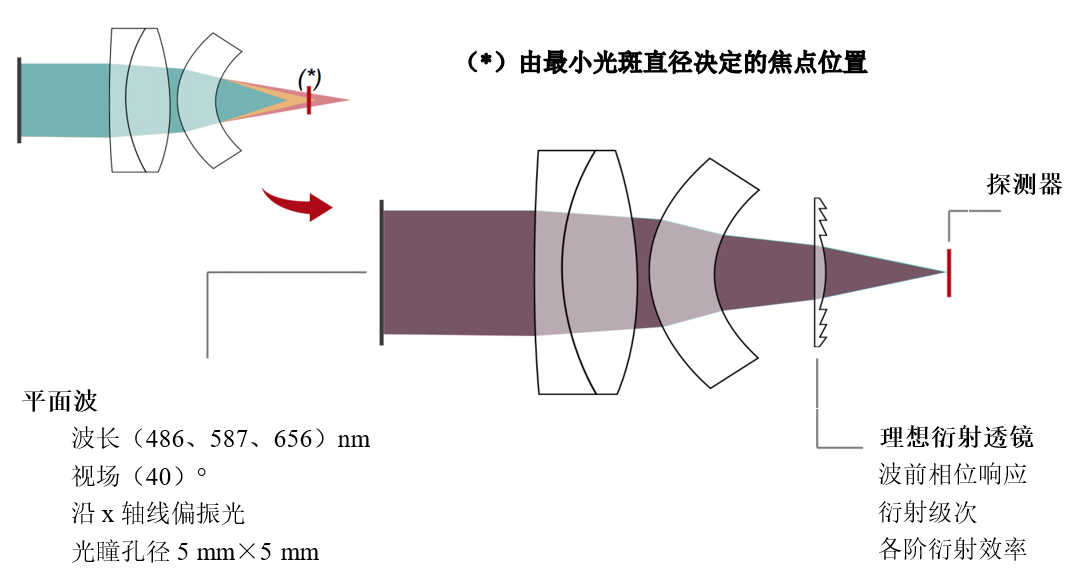

設計和建模任務

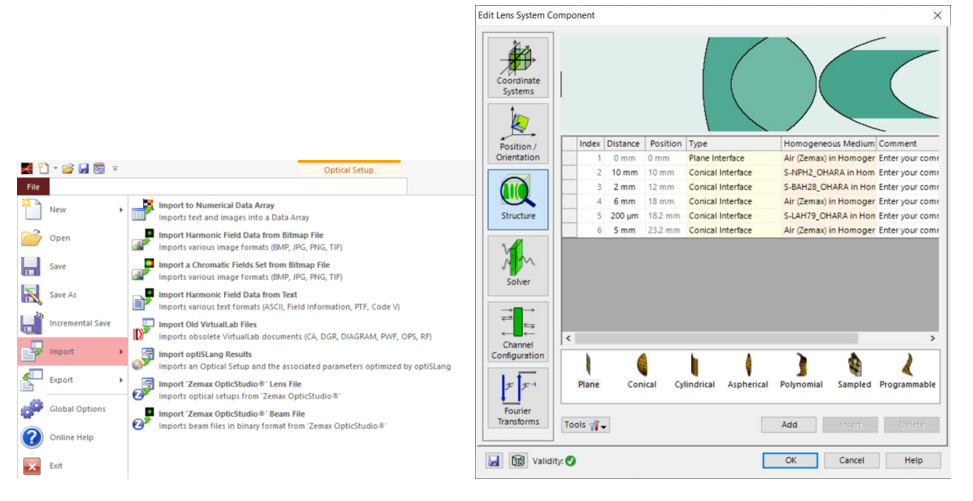

導入的鏡頭文件



原始設計來自ZemaxOpticStudio®，并導入到VirtualLab Fusion中。


更多信息：從ZemaxOpticStuidio®導入光學系統

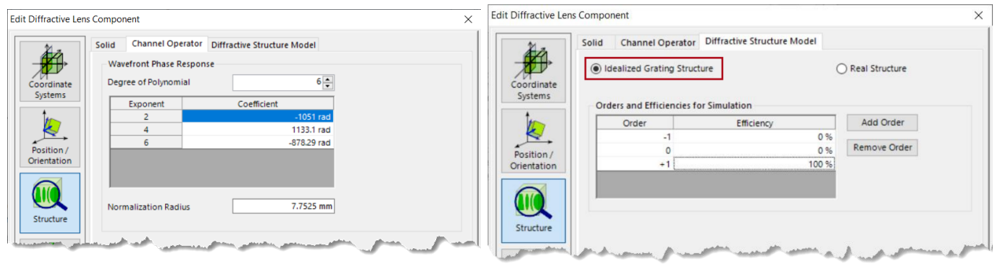

理想衍射透鏡的參數設置



衍射透鏡的期望光學功能被定義為波前相位響應，它可以在通道操作選項卡中設置，或從OpticStudio的二進制曲面導入。

對于理想的衍射透鏡，必須定義所考慮的衍射級次及其效率。


更多信息在：衍射透鏡元件

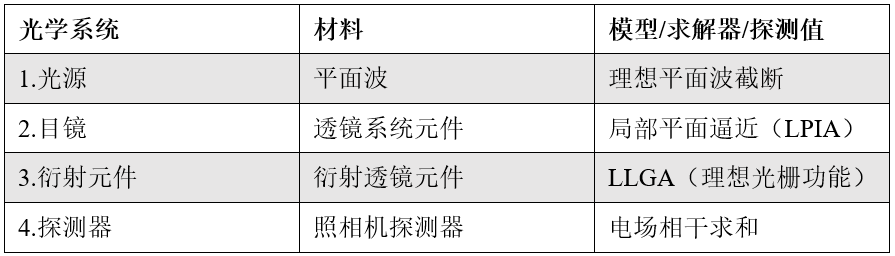

總結——元件

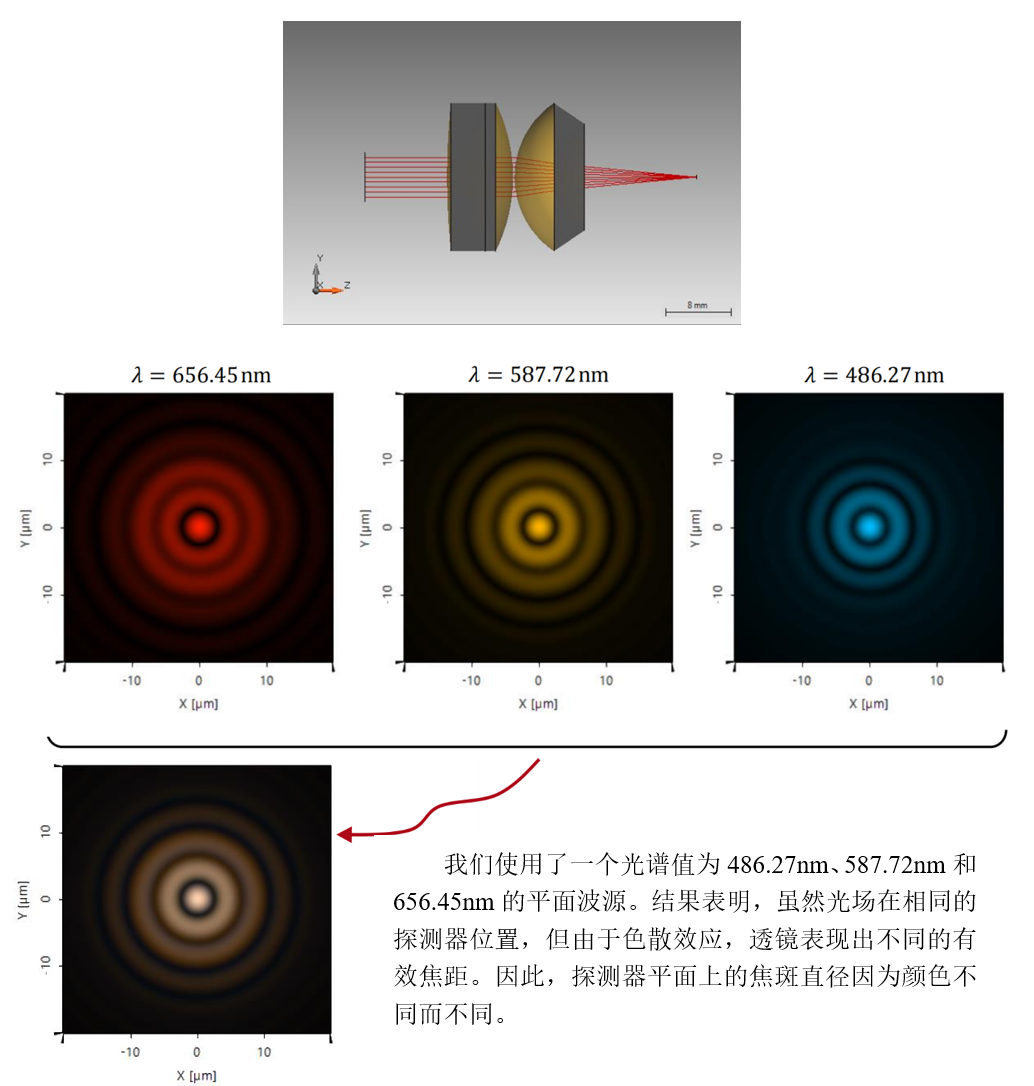

軸上情況：折射鏡頭

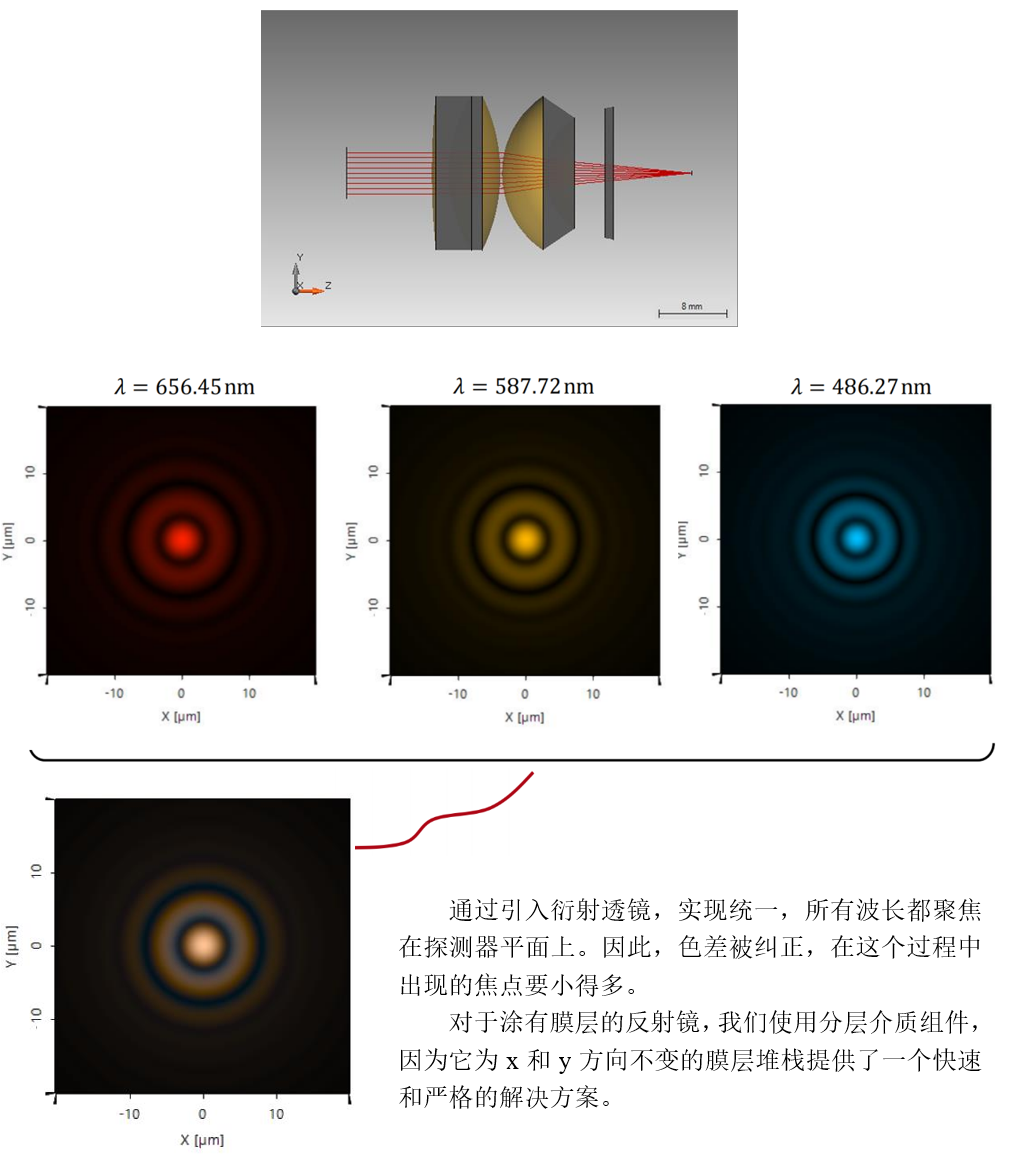

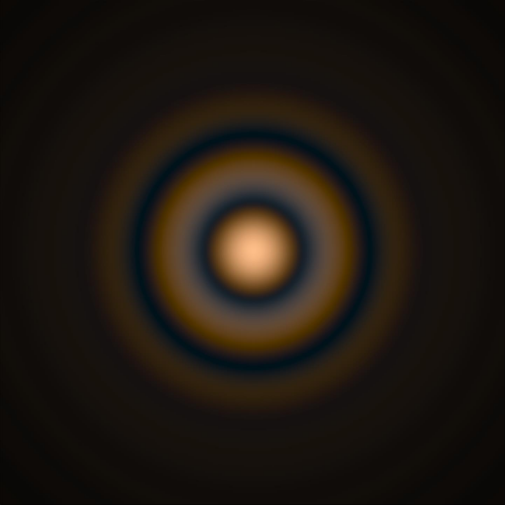

軸上情況：理想衍射透鏡

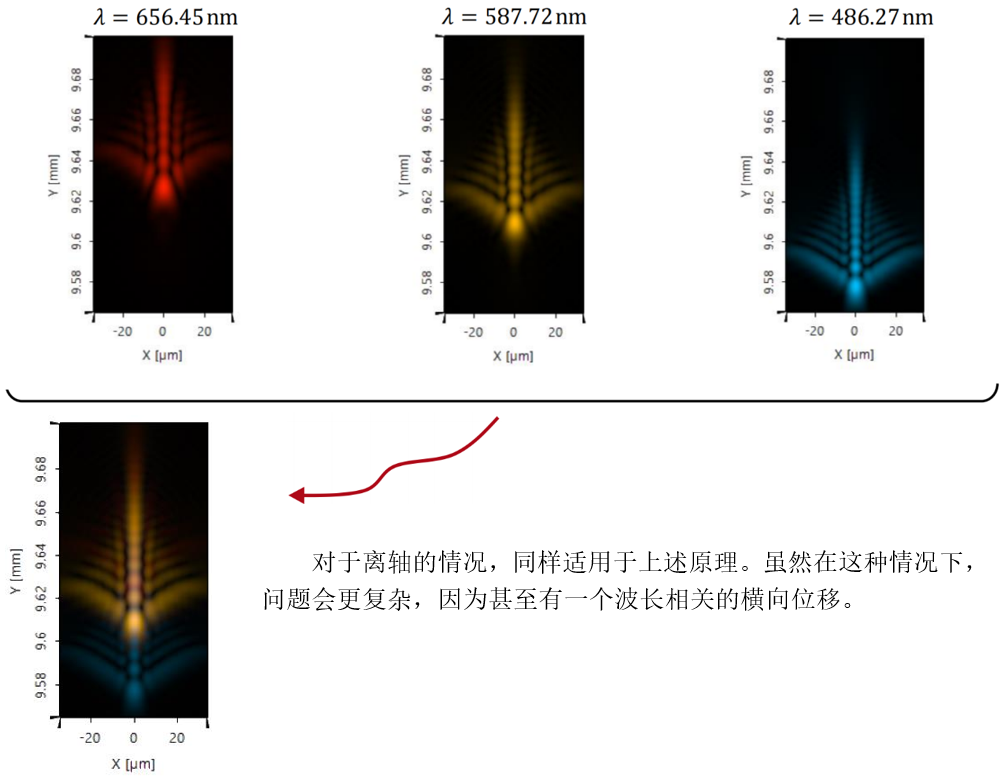

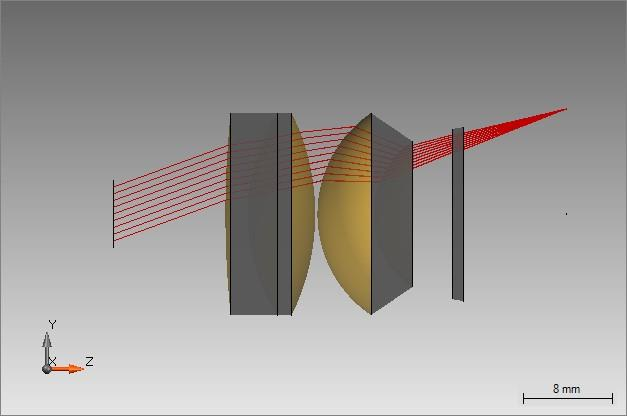

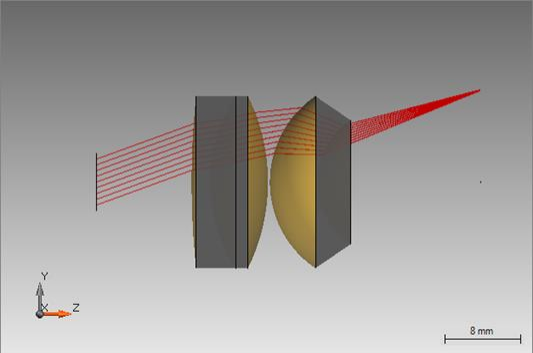

離軸情況：折射鏡頭

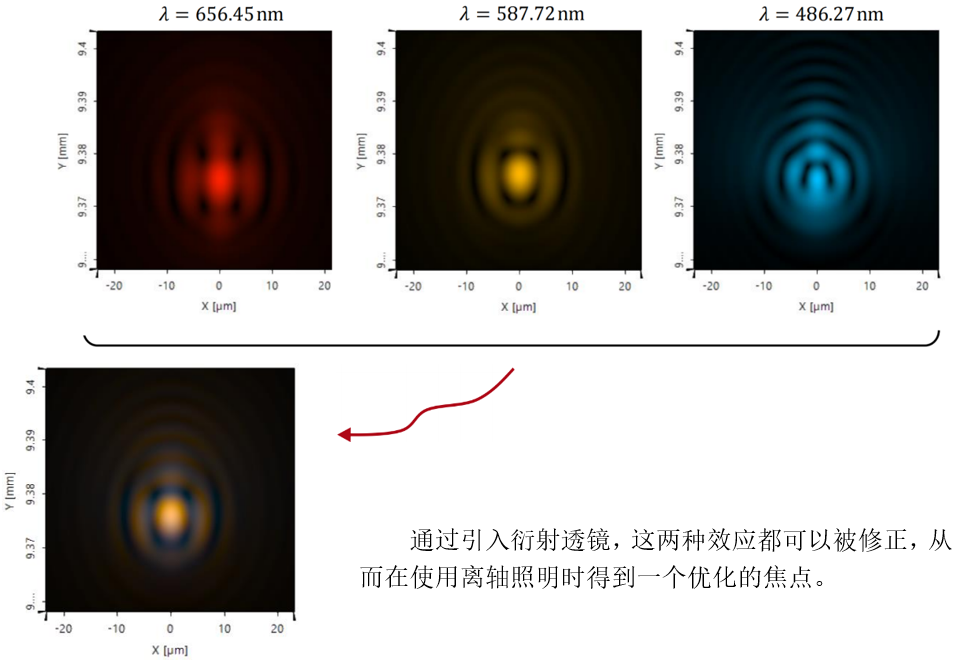

離軸情況：理想衍射透鏡

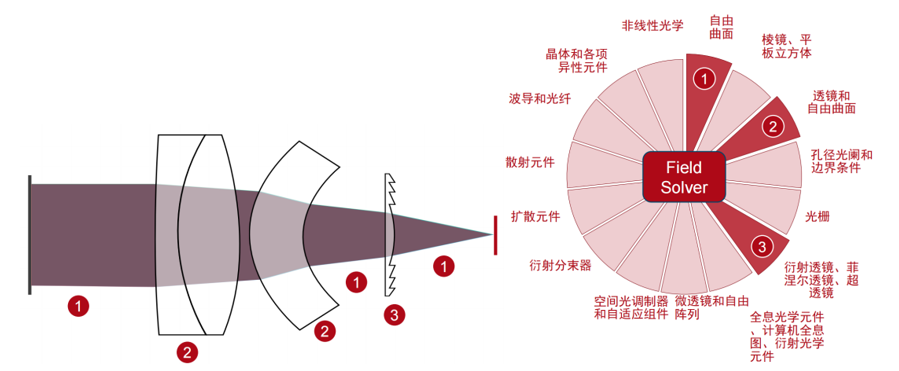

VirtualLab Fusion技術

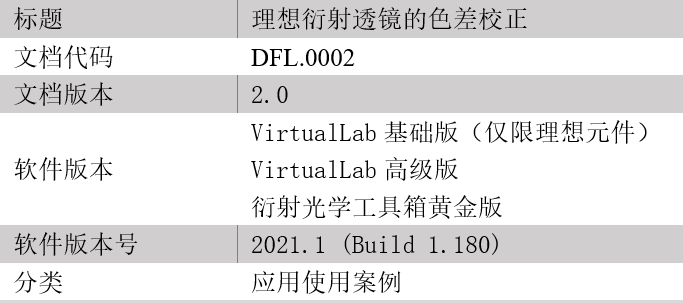

文檔信息
