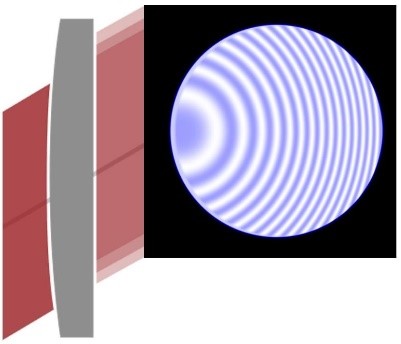

平面和曲面標準具的建模

摘要




光學標準具的基本結構是一個具有平行表面的透明板。這樣的結構形成了一個諧振腔，其中透過率和反射率隨標準具的厚度而變化。除了這個簡單的配置，更復雜的標準具，如非平行表面和曲面，被設計和用于不同的應用。利用VirtualLab Fusion的非序列場追跡技術，分析了多種結構的標準具，研究了輸出干涉條紋的差異，包括偏振效應。

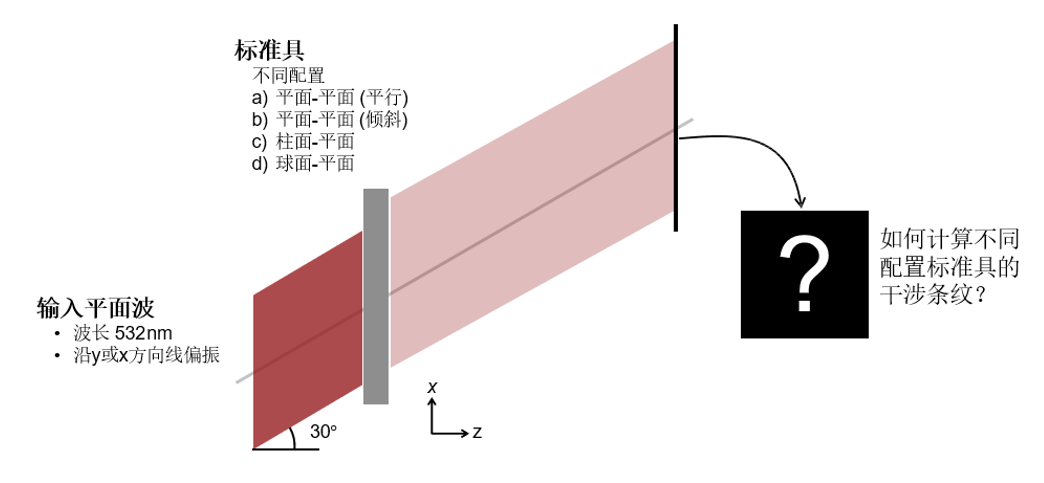

建模任務




標準具

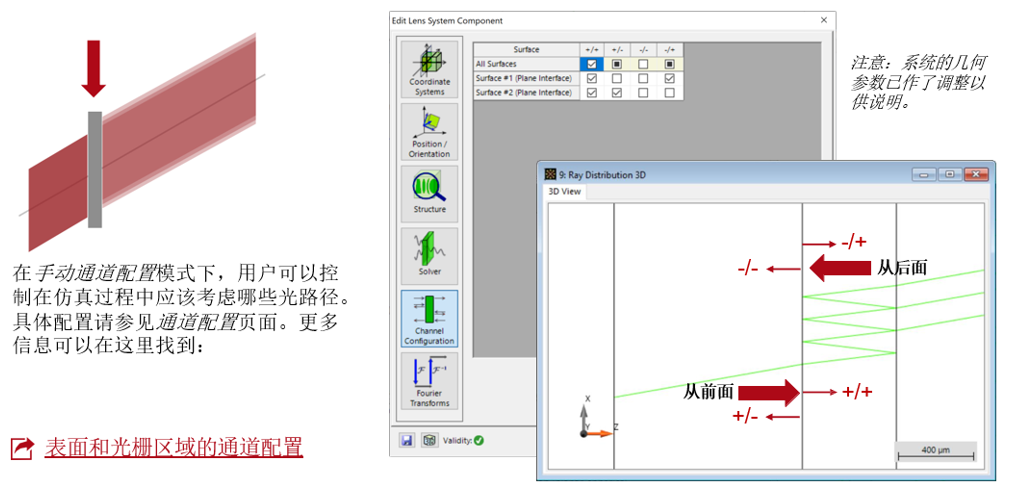

非序列建模的通道系統

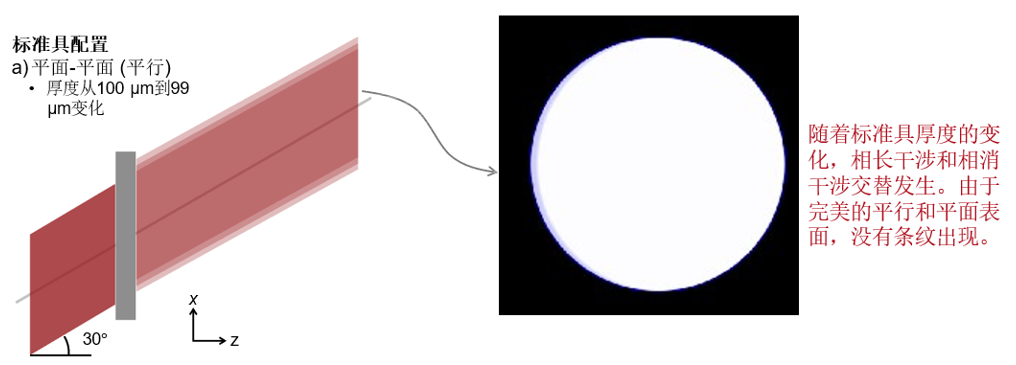

a）平行平面 - 平面表面




b）傾斜平面 - 平面表面

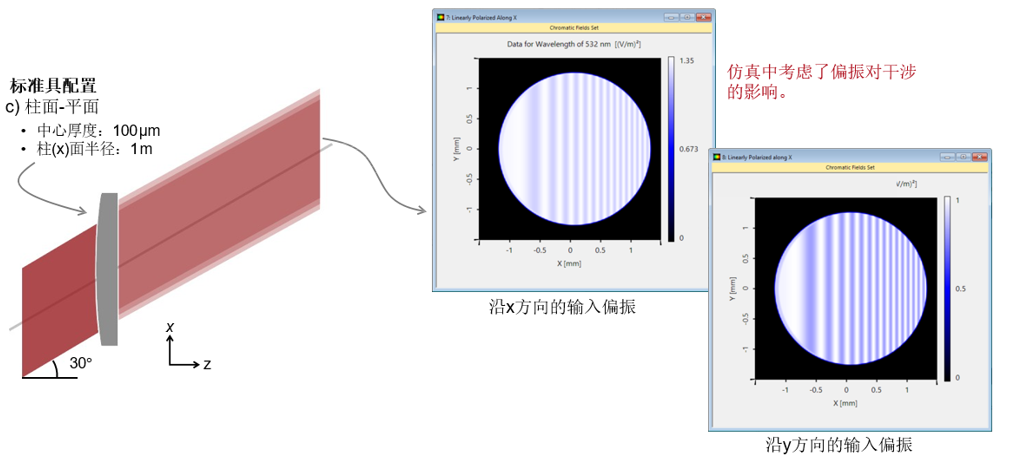

c）柱面 - 平面表面

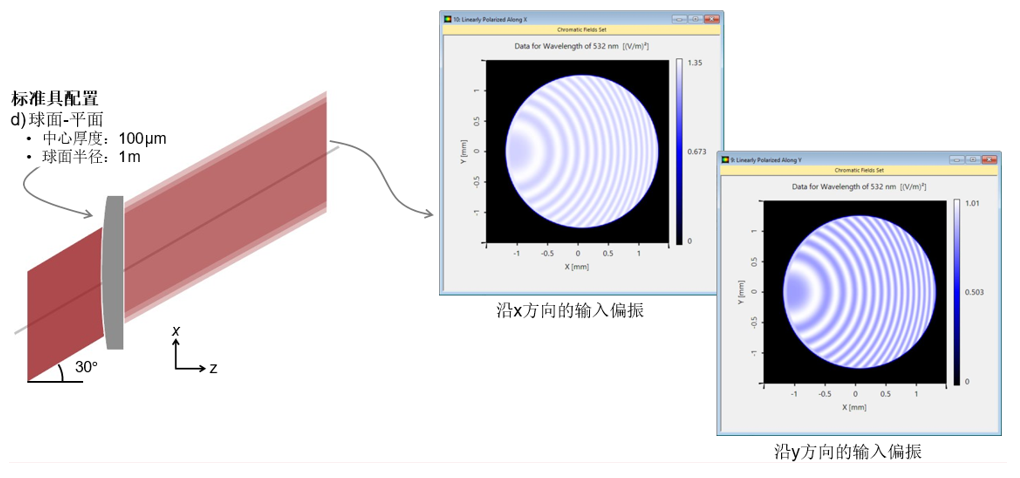

d）球面 - 平面表面

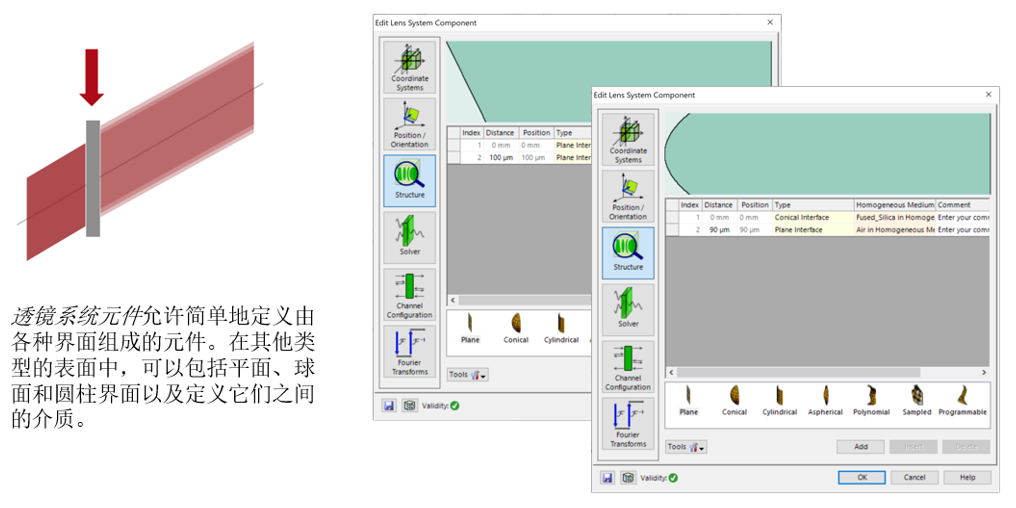

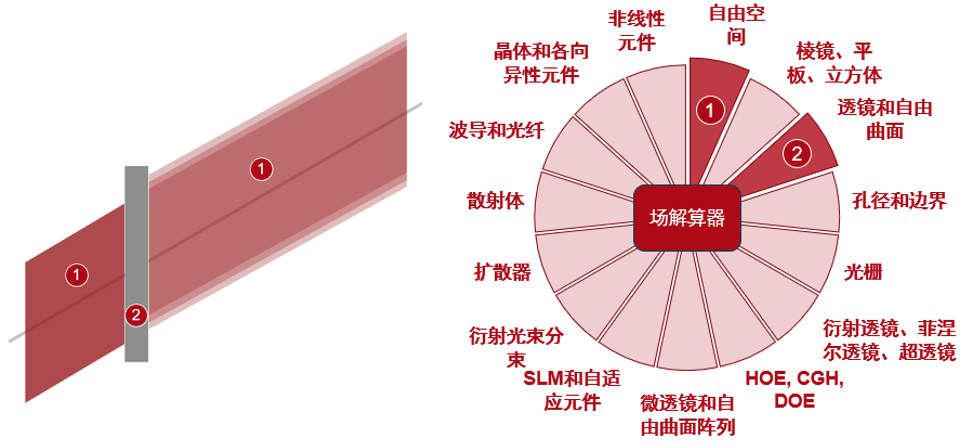

VirtualLab Fusion技術

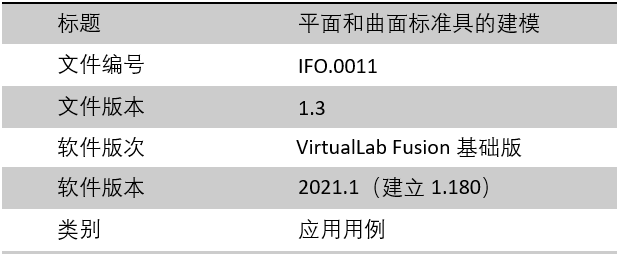

文件信息




延伸閱讀
- 用標準具檢查鈉D線

- 用邁克爾遜干涉儀和傅里葉變換光譜測量相干性

- 表面和光柵區域的通道配置
