摘要
光柵是光學中最常用的衍射元件之一。如今,它們經常被用于復雜的系統中,并與其他元件一起工作。在這種情況下,非常需要將光柵不僅僅是作為孤立的元件來模擬,而是與系統的其余部分結合,以評估整個系統性能。VirtualLab Fusion提供了一個獨特的光柵元件,允許在光路中輕松地包含各種不同形狀的光柵,無論是一維周期光柵(層狀),二維周期光柵,或體(布拉格)光柵。本用例介紹了該元件的功能,包括光柵級次的設置和堆棧的定位。
系統內光柵建模
在一般光路中,光柵元件可以插入到系統的任何位置。
這使得在一個復雜的系統中對光柵進行建模,并因此評估整個系統的性能成為可能,同時考慮光柵的可能影響。

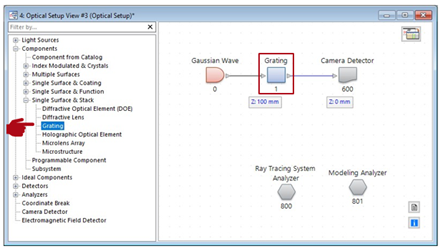

光柵元件可以通過元件 > 單個表面&堆棧 > 光柵找到。

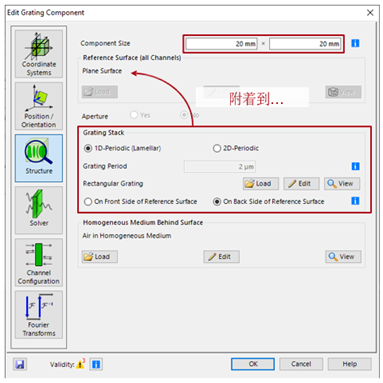

附著光柵堆棧
為了描述系統內的光柵,光柵堆?偸歉街谝粋虛擬參考面上(僅平面)。
元件的大小僅用于在3D光線追跡視圖中顯示;仿真中不考慮孔徑效應。

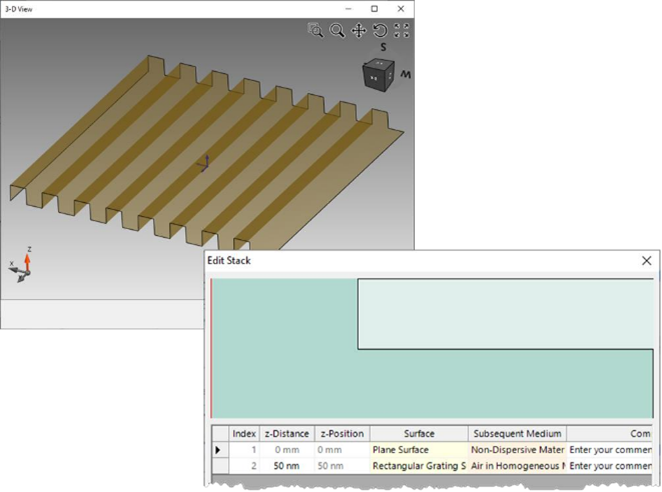

參考面可以在三維系統視圖中可視化,以幫助排列光柵。
所應用的光柵結構可以是一維周期(層狀),也可以是二維周期(交叉光柵)。

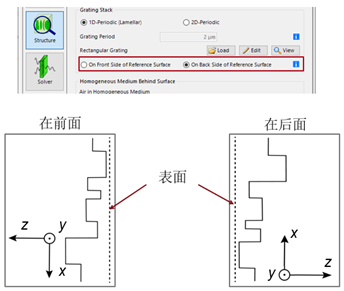

堆棧的方向
堆棧的方向可以用兩種方式指定:
它既可以應用在表面的正面,也可以應用在背面(在固體標簽中定義)。
請注意,如果堆棧位于正面,堆棧將繞Z軸旋轉180°。這會影響堆棧的內部坐標系,需要在定義高度輪廓時加以考慮。

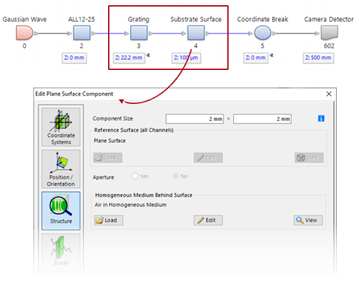

基底的處理、菲涅耳損耗和衍射角
作為一種慣例,往往忽略基底的影響,例如衍射效率的計算。
然而,任何實際的光柵結構必須建立在基底上,因此,我們使用一個平面元件和中間的自由空間延伸對其進行建模。
平面的建模包括菲涅耳效應(S矩陣求解器)。
高級選項和信息
在求解器菜單中有幾個高級選項可用。

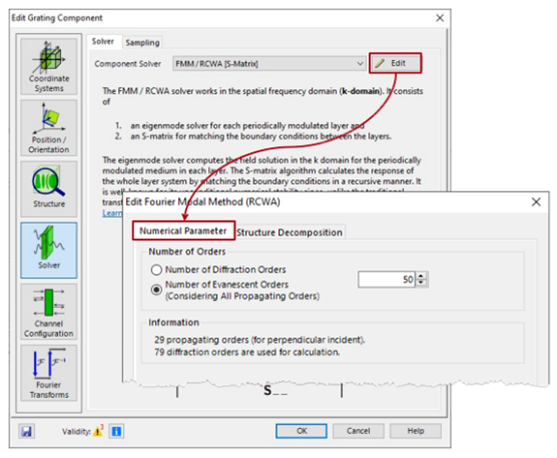

求解器選項卡允許編輯所使用FMM(“傅里葉模態法”,也被稱為RCWA,“嚴格耦合波分析”)算法的精度設置。
既可以設置考慮的總級次數,也可以設置倏逝級次數。
如果考慮金屬光柵,這可能是有用的。相反,對于介質光柵,默認設置就足夠了。
結構分解

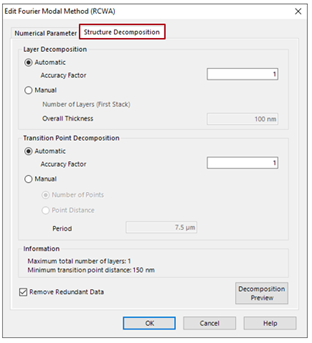

結構分解選項卡提供了關于結構分解的信息。
層分解和轉換點分解設置可以用來調整結構的離散化。默認設置適用于幾乎所有光柵結構。
此外,還提供了有關層數和轉換點數的信息。
分解預覽按鈕提供了用于FMM計算的結構數據的描述。折射率用色標表示。

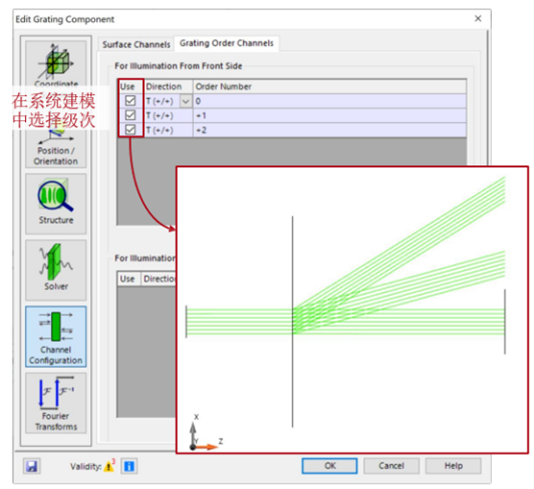

光柵級次通道選擇
可以定義具體的透射和反射級次,以供模擬中考慮。在表面被從背面照明的情況下,也可以有不同的級次。
并不總是需要考慮所有的衍射級,我們建議只使用那些感興趣的,以確保更有效的模擬。
光柵級次通道的選擇不影響FMM計算中的內部衍射級次(即精度)。
光柵的角度響應
在VirtualLab Fusion中,光柵元件的運算符通過FMM(又名RCWA)在k域中建模。
對于給定的光柵,其衍射行為與輸入場有關。
不同波長/偏振態下的衍射效率不同,不同入射角度下的衍射效率也不同。

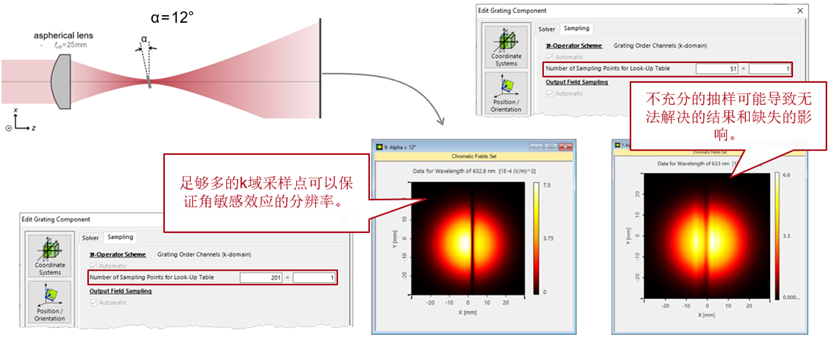

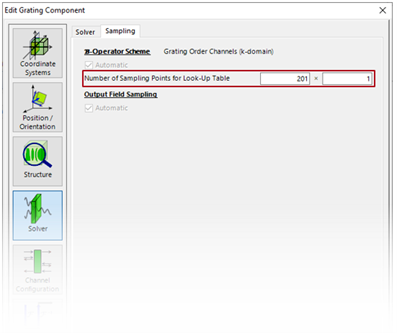

為了解決角度相關的衍射行為,可能需要指定k域(角空間)的采樣點。請參閱下面的示例以進一步說明。

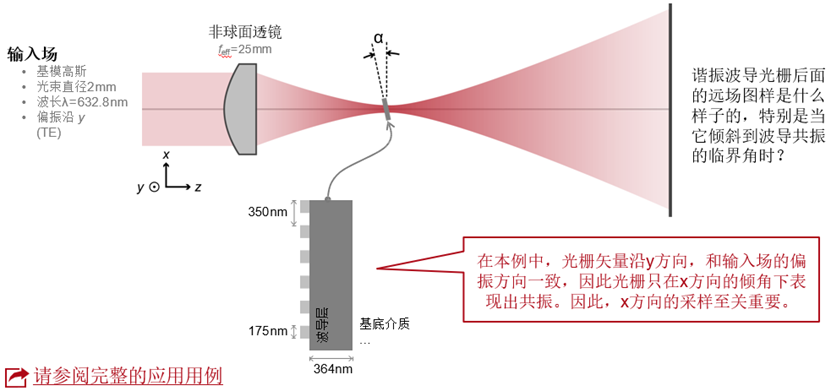

例:諧振波導光柵的角響應
諧振波導光柵的角響應

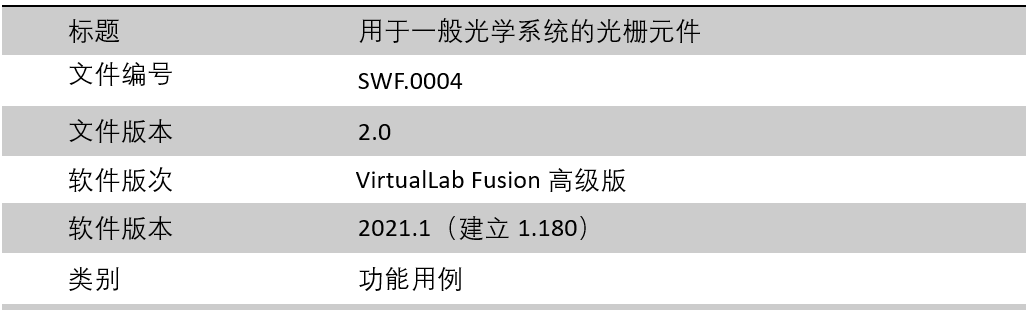

文件信息
