摘要
衍射光學元件(DOEs)和微結構表面實現了各種各樣的光學功能，如分束器，光束整形器和擴散器。由于衍射方法，這些元件通常比大多數折射元件更薄和更輕，同時為光學中的許多應用提供了獨特和強大的選擇。在這個用例中，我們演示了如何在VirtualLab Fusion中使用微結構和衍射光學元件(DOE)元件定義這樣的元件。

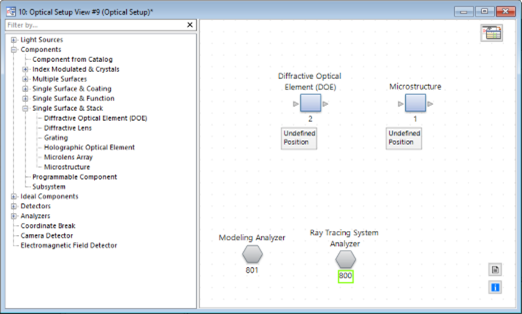

在哪里可以找到元件
衍射光學元件(DOE)和微結構元件可以在元件 >單一表面 &堆棧中找到。
這兩個元件使用相同的內部求解器，只是為了便于識別和應用而有不同的名稱。在這個用例中，我們將展示微結構元件，但一切都可以類似地應用到衍射光學元件(DOE)。
微結構元件的功能

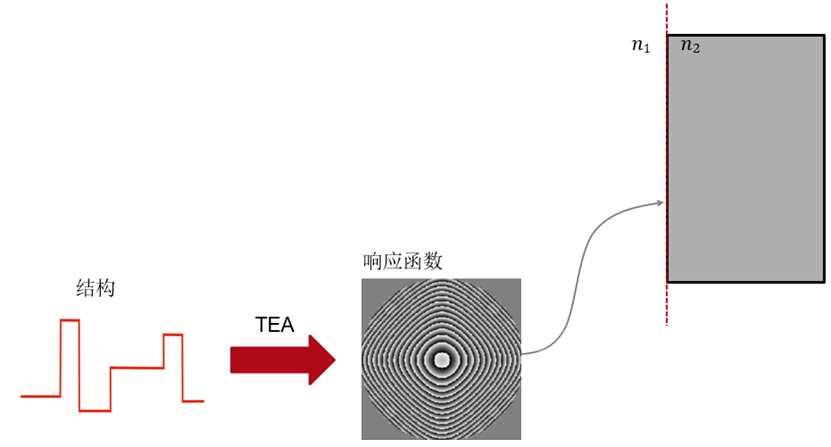

對于光通過期望的微結構的傳播，微結構元件應用了一一個復數面響應，這意味著元件對所有場入射光的振幅和相位的響應函數。該響應函數既可以直接定義為傳輸函數，也可以通過應用薄元件近似TEA)對給定的高度剖面進行計算。

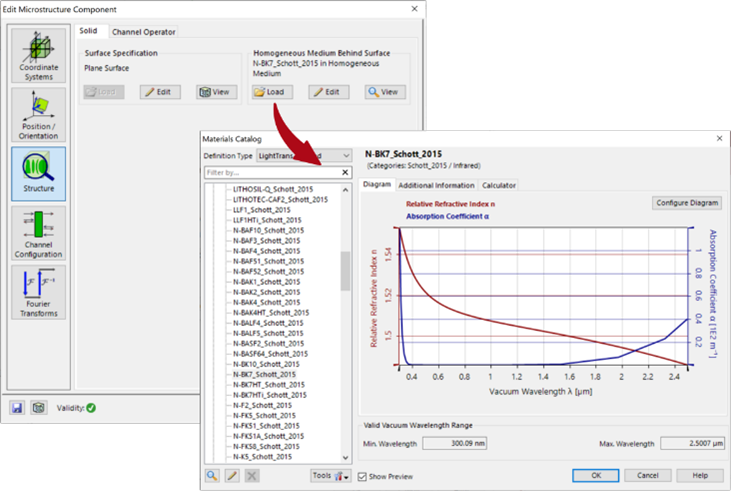

基底界面
在固體選項卡上，定義一般參數，比如特定表面后面的介質，也就是預期結構所在的地方。用戶可以利用不同材料的擴展庫來選擇，或使用色散公式如賽米爾方程定義自己的材料。

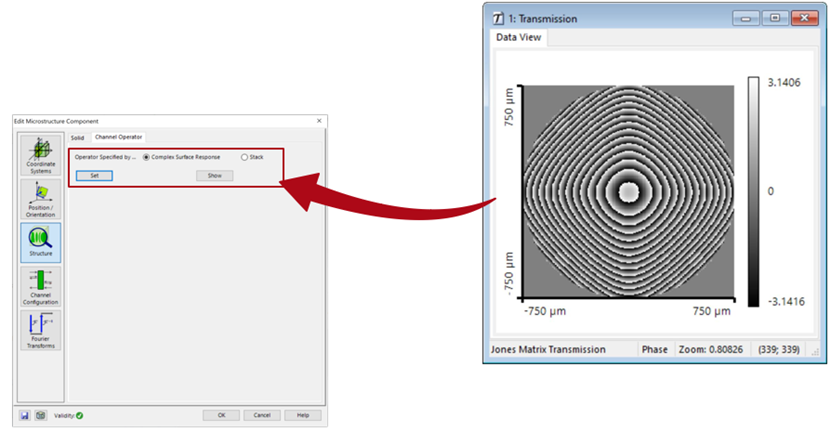

定義為復數表面響應
在通道操作員選項卡上，可以通過設置復數傳輸函數來定義所需DOE的復雜表面響應...

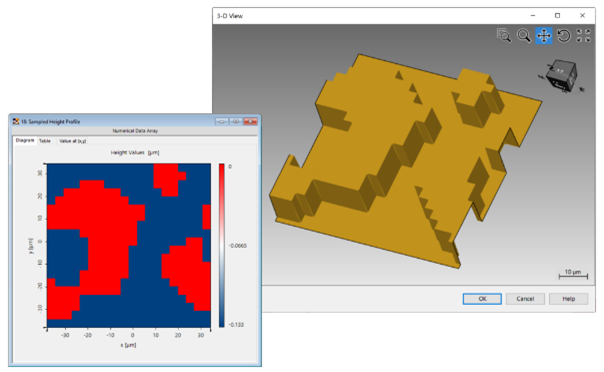

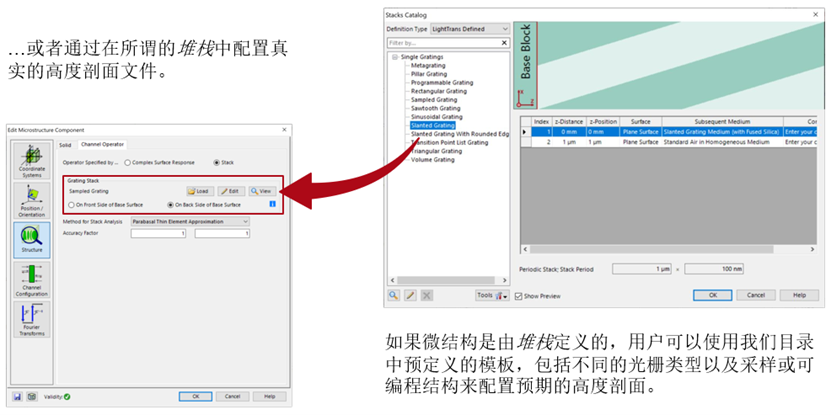

定義為堆棧——真實高度剖面

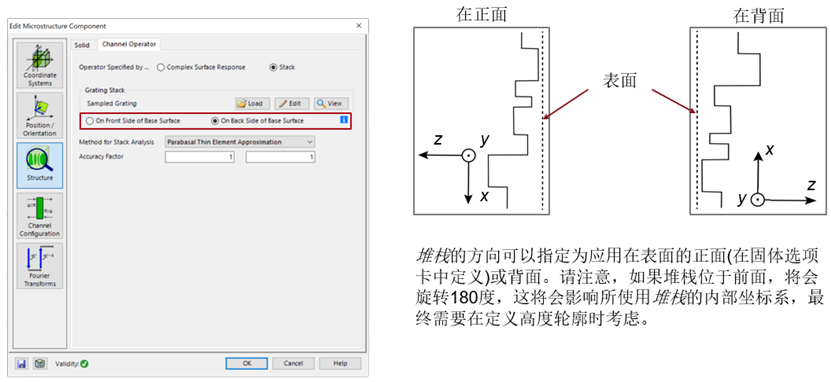

微結構的方向

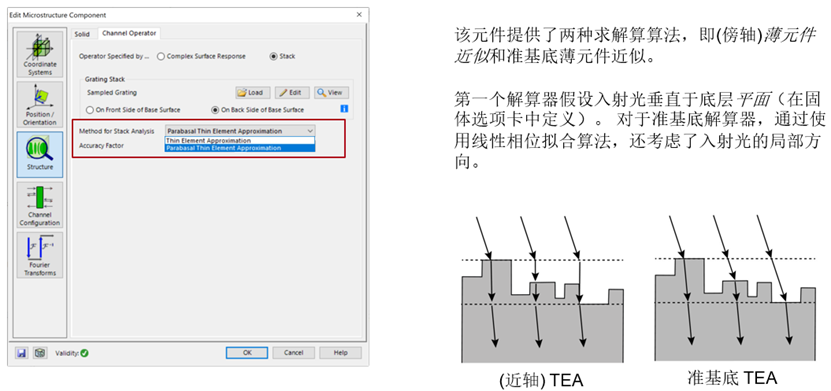

應用解算器

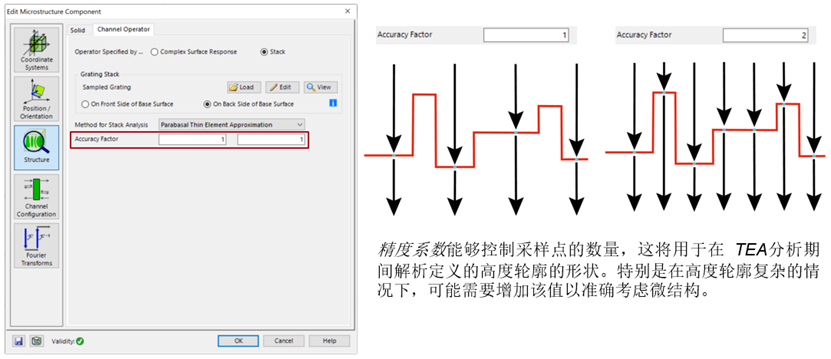

精度系數

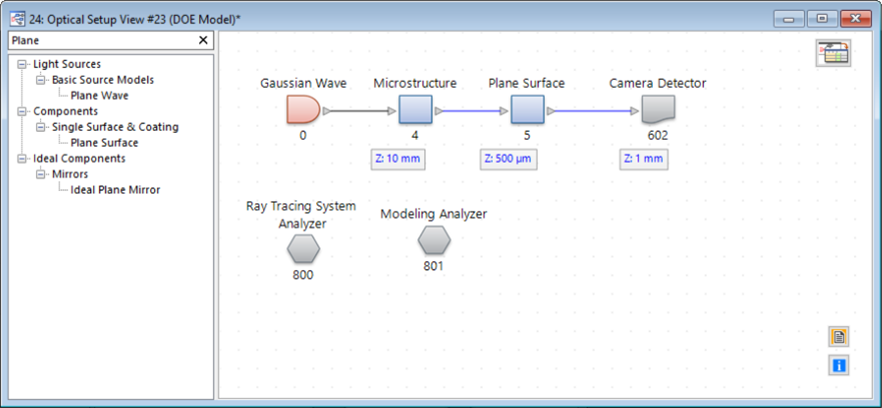

添加背面
由于微結構元件只定義了微結構所在的表面，因此為了在基板上配置元件，背面是必要的。這可以通過在元件 > 單一表面&薄膜下添加平面來實現，并配置適當?shù)木嚯x(基板厚度)和材料。

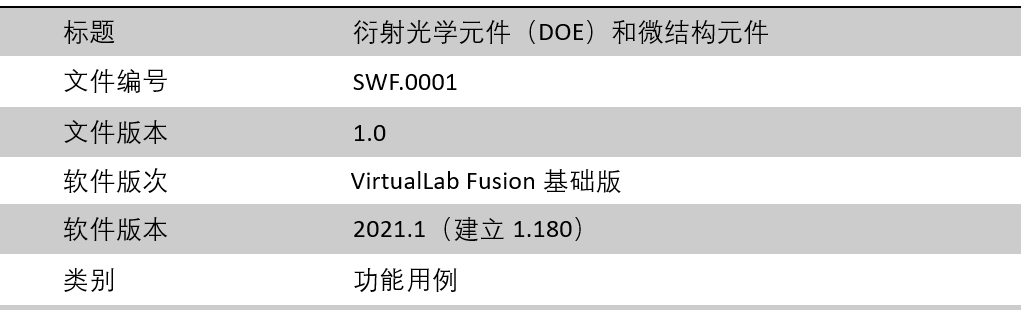

文件信息
延伸閱讀
- 一種反射式5 x 5衍射分束器的分析
|
