摘要
直接設計非近軸衍射分束器仍然是一個挑戰。由于衍射角相當大，元件的特征尺寸與工作波長在相同的數量級上。因此，設計過程超出了近軸建模方法。因此，在這個例子中，迭代傅里葉變換算法(IFTA)和薄元素近似(TEA)用于衍射元素的初始設計結構，和傅里葉模態方法(FMM)隨后應用于嚴格的性能評估。

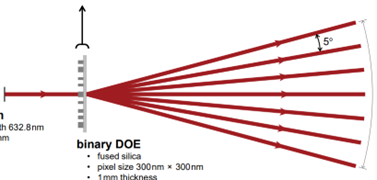

設計任務
使用近軸近似的衍射1：7×7分束器的初步設計通過嚴格分析，進一步優化零階均勻性和影響
光柵級次分析模塊設置

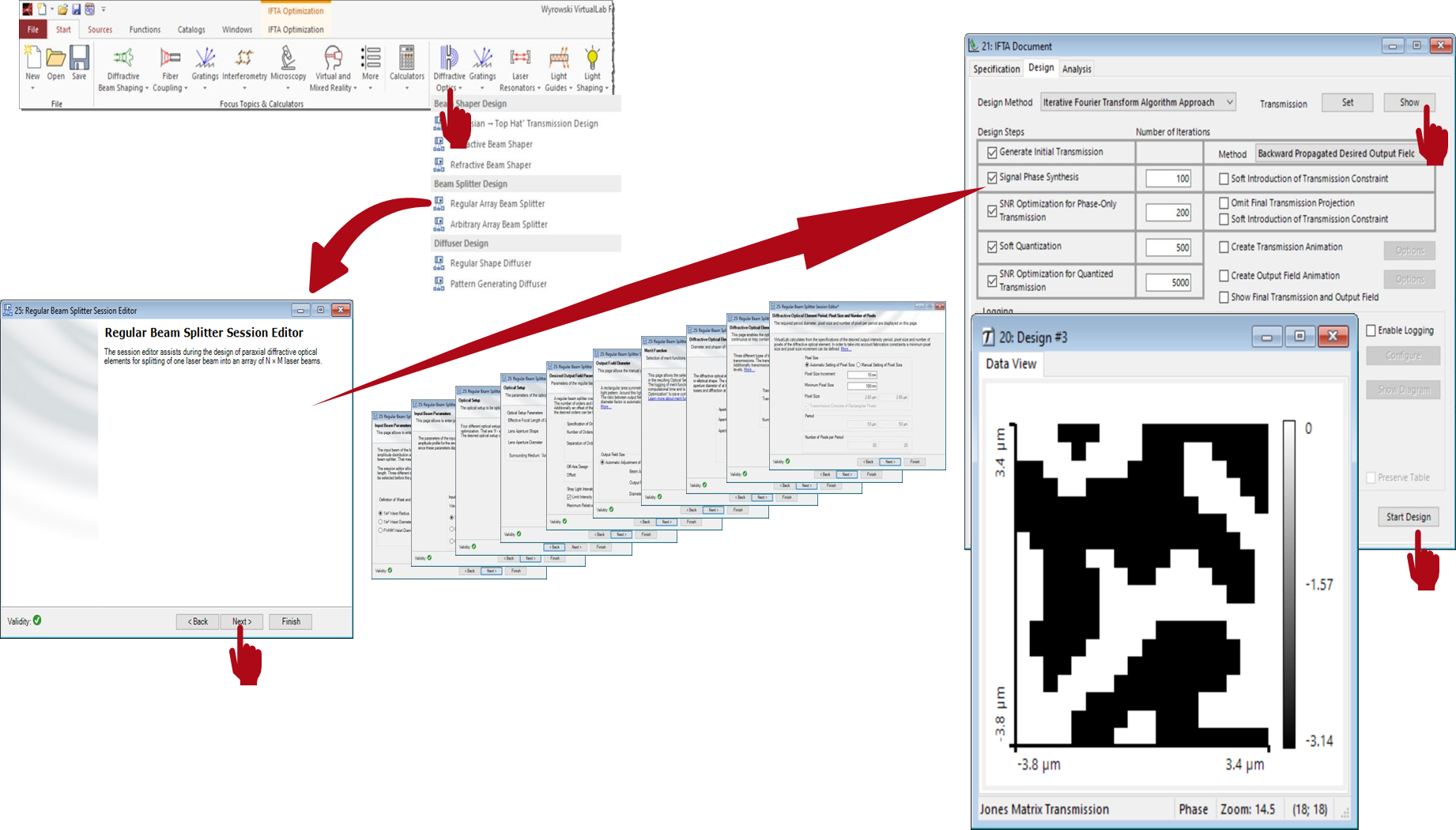

使用常規的分束器會話2編輯器，VirtualLabFusion提供了一個指導工具，允許用戶一步一步地指定所有影響分束器設計的參數。

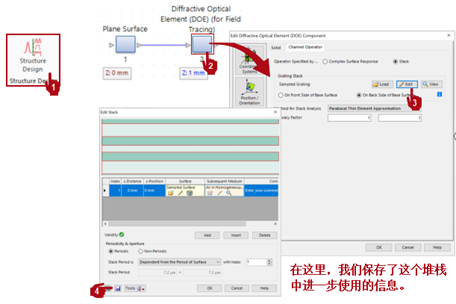

1. 通過應用設計帶中的結構設計，所得到的傳輸函數可以轉換為結構輪廓。
2. 對于此轉換，使用了薄元近似(TEA)。因此，所得到的結構與初始相位函數成正比。

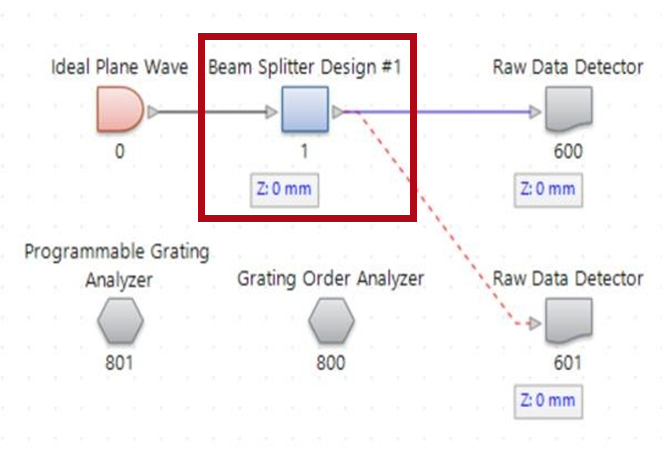

3. VirtualLab Fusion提供計算出的形式已經預設在光路中。

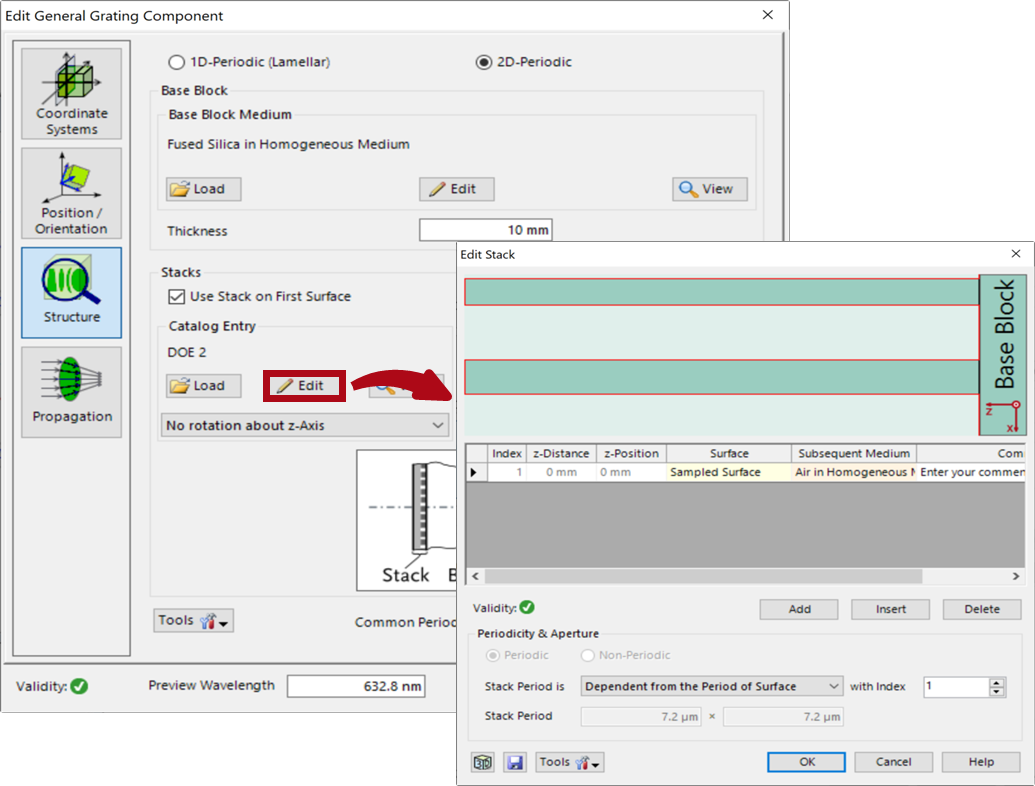

4. 要在不同的模擬場景中使用這種結構，需要從組件內部獲取實際的采樣表面或指定的堆棧。
衍射光束求解器-薄元素近似(TEA)

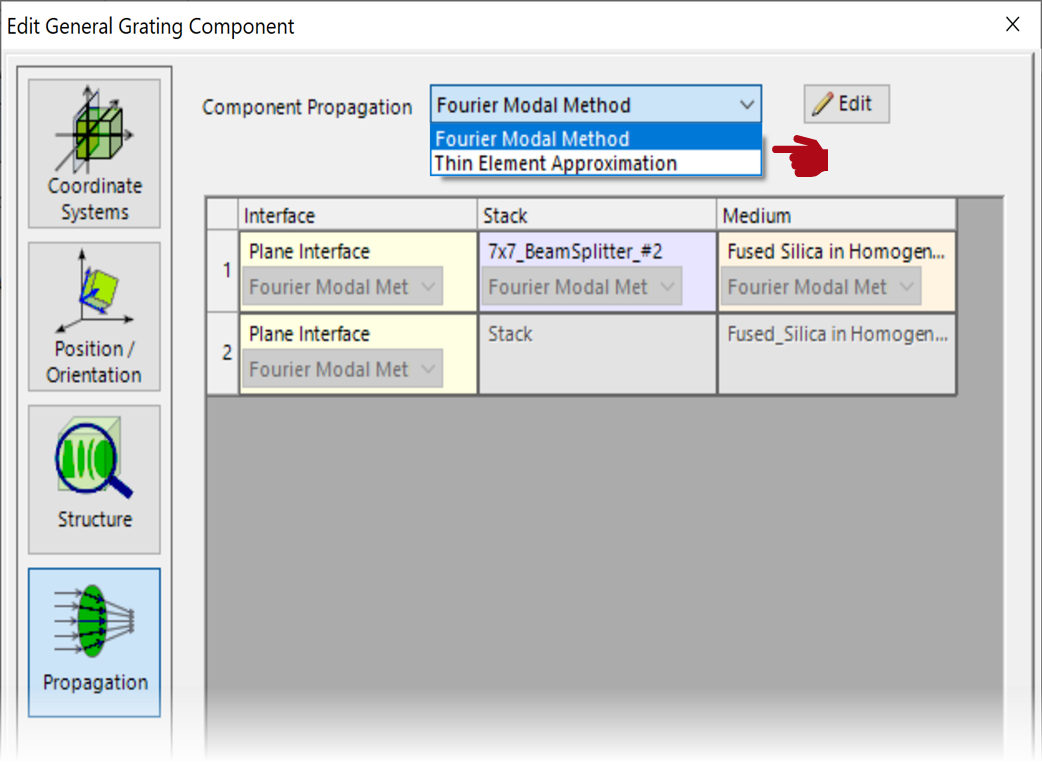

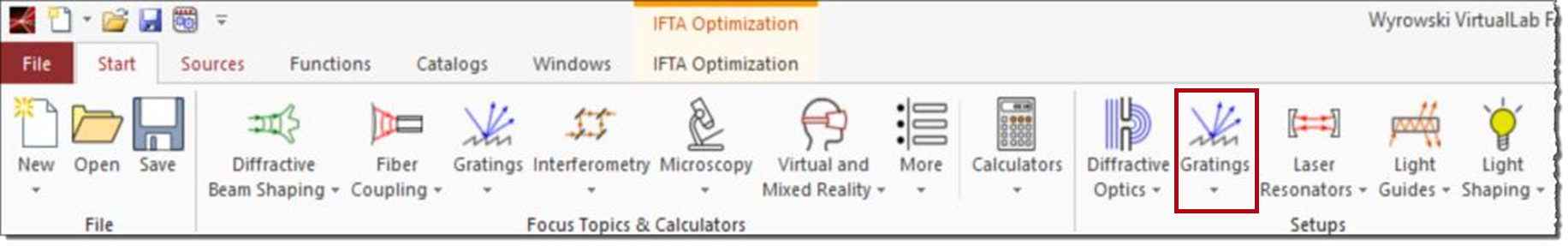

一般光柵組件提供了薄元近似(TEA)和傅里葉模態方法(FMM)作為解決模型給定的光柵。
薄元近似通常產生更快的結果，當結構小于波長的5倍,可能有精度問題，。
傅里葉模態方法允許一個嚴格的模擬，但需要更高的數值計算。
光柵級次和可編程光柵分析儀
光柵級次分析儀提供了所有衍射階的效率的概述，作為許多可能的輸出。
使用可編程光柵分析儀，用戶可以指定應計算的值。例如:總效率、均勻性誤差、0階效率
設計與評估結果

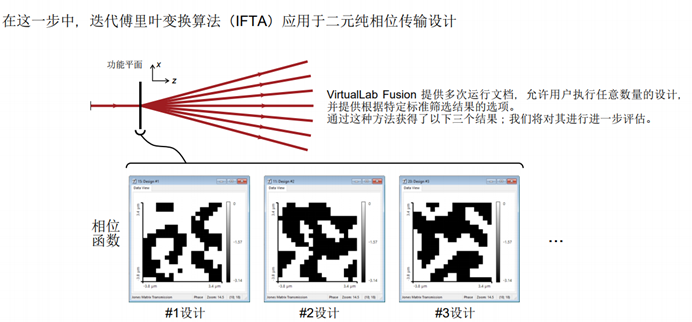

相位功能設計

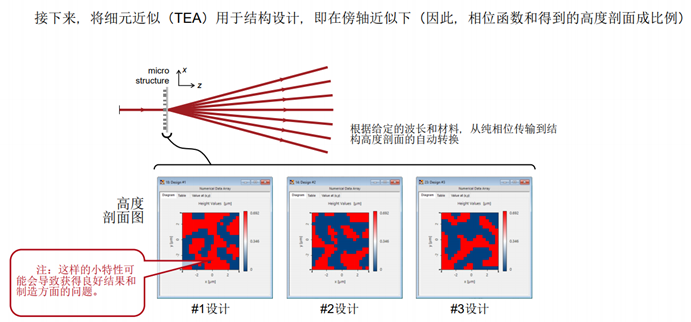

結構設計
TEA評價
FMM評估
高度標度（公差）
通用設置
提供多次運行文檔，允許用戶執行任意數量的設計，并提供根據特定標準篩選結果的選項。
通過這種方法獲得了以下三個結果：我們將對其進行進一步評估。
結構設計
更深的分析

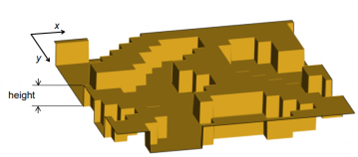

•高度剖面的縮放對零階有很大影響。
•可以利用這一點來糾正零階不期望的效率，從而改善均勻性。
•參數運行是執行此類調查的最佳工具。

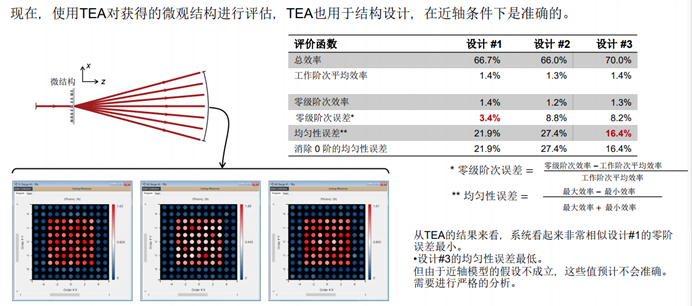

使用TEA進行性能評估

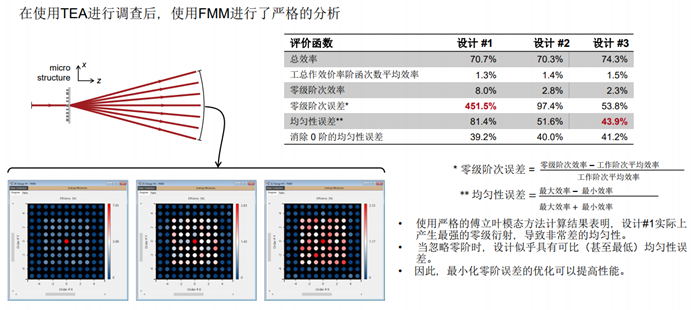

使用FMM進行性能評估
進一步優化–設計#1的零階階次優化

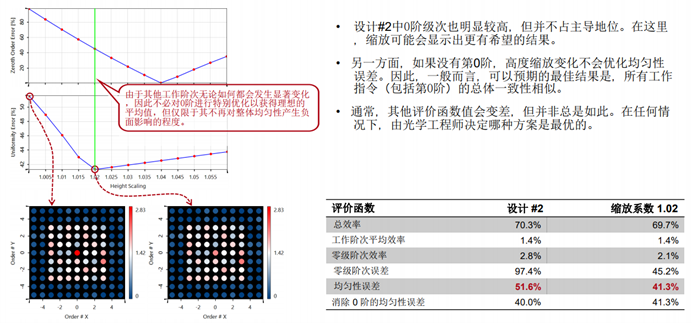

進一步優化–設計#2的零階階次優化

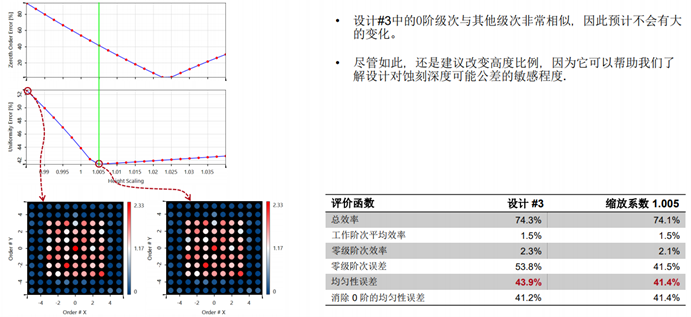

進一步優化–設計#3的零階階次優化

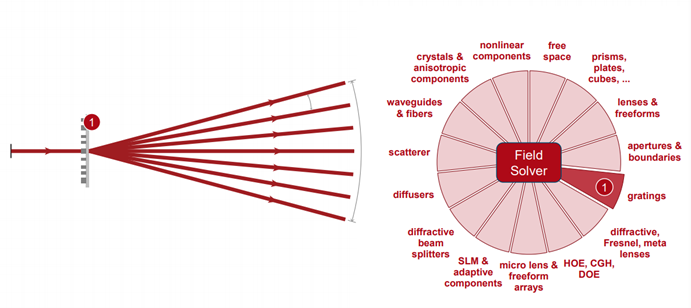

VirtualLab Fusion技術
