泰伯效應的建模

摘要



Talbot效應是一種眾所周知的近場衍射效應。當周期結構(例如，一個光柵)被準直的光照射時，在該光柵后面的特定規則間隔，可以觀察到其重建圖像。分隔這兩個平面的具體距離被稱為Talbot距離，以Henry Fox Talbot的名字命名，他在1836年首次觀察到了這種效應。在這個例子中，我們用快速物理光學軟件VirtualLab Fusion演示了Talbot效應的建模(也再現了Talbot地毯)。

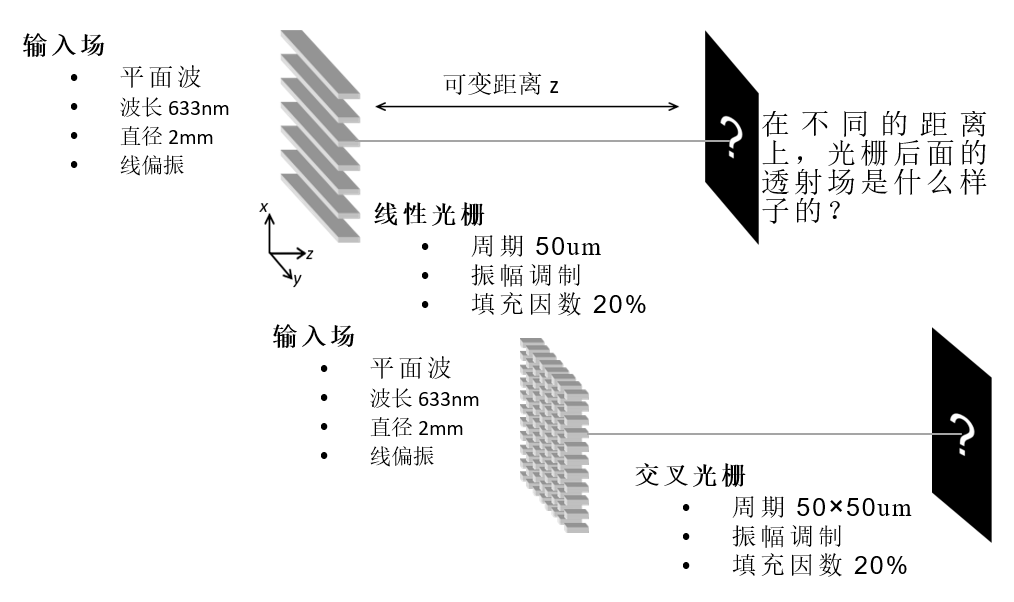

建模任務

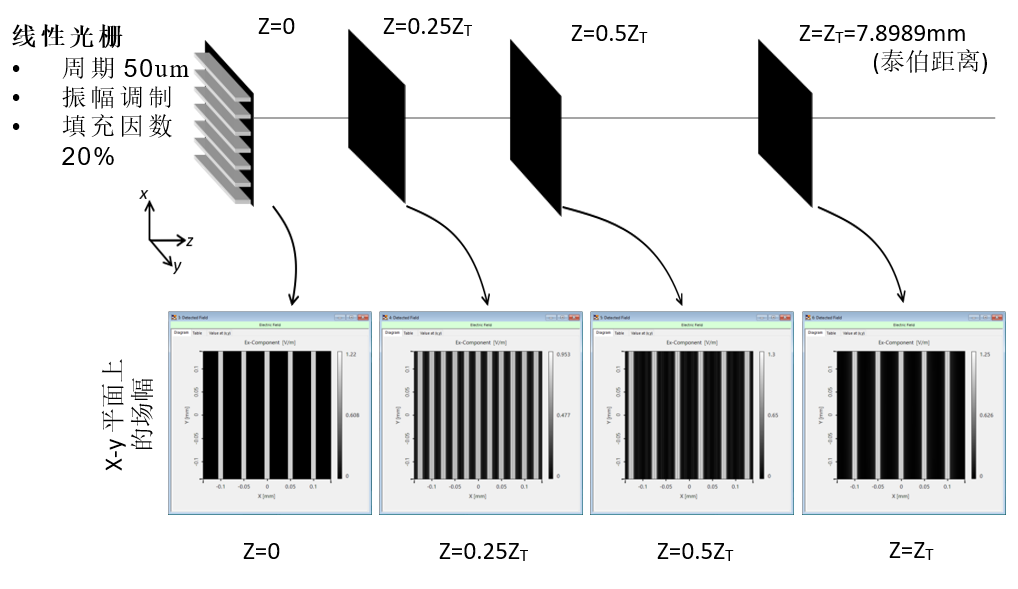

線性光柵后的光場

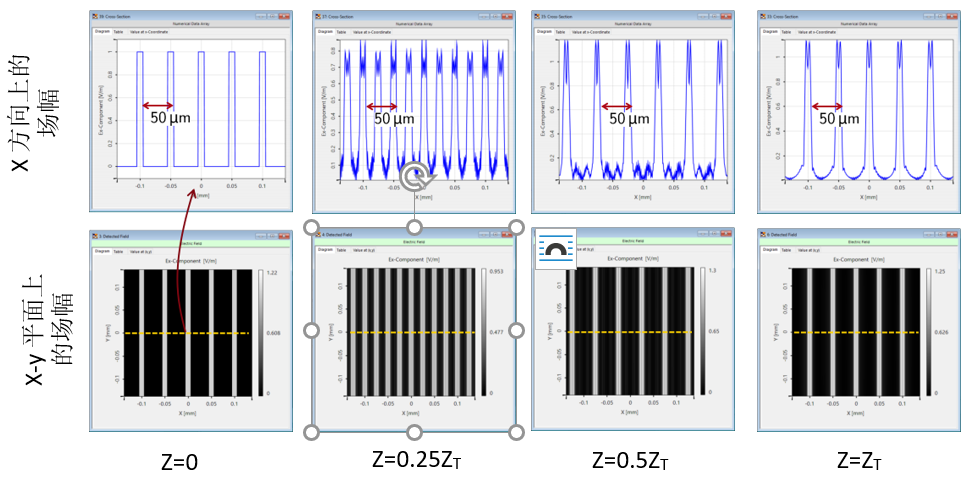

線性光柵后的光場

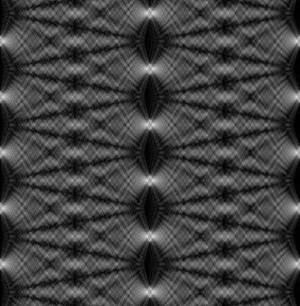

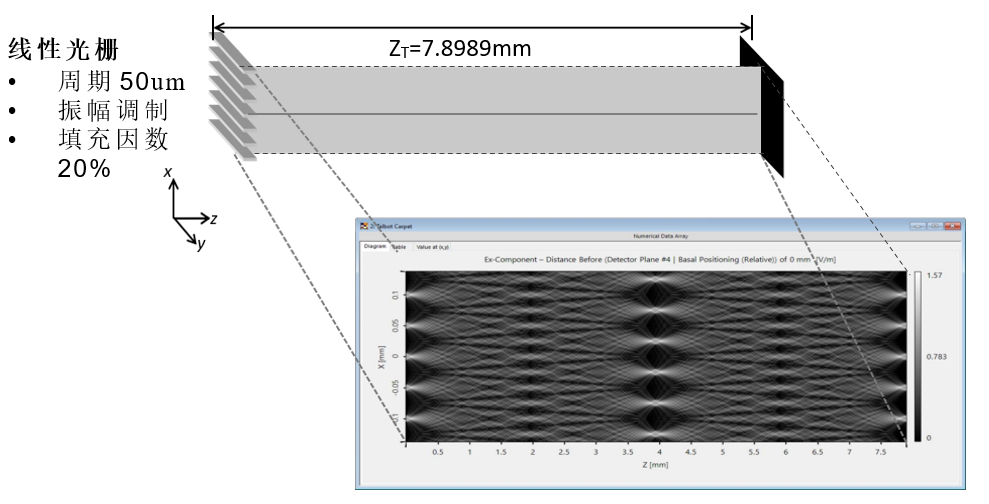

線性光柵后的光場—泰伯地毯

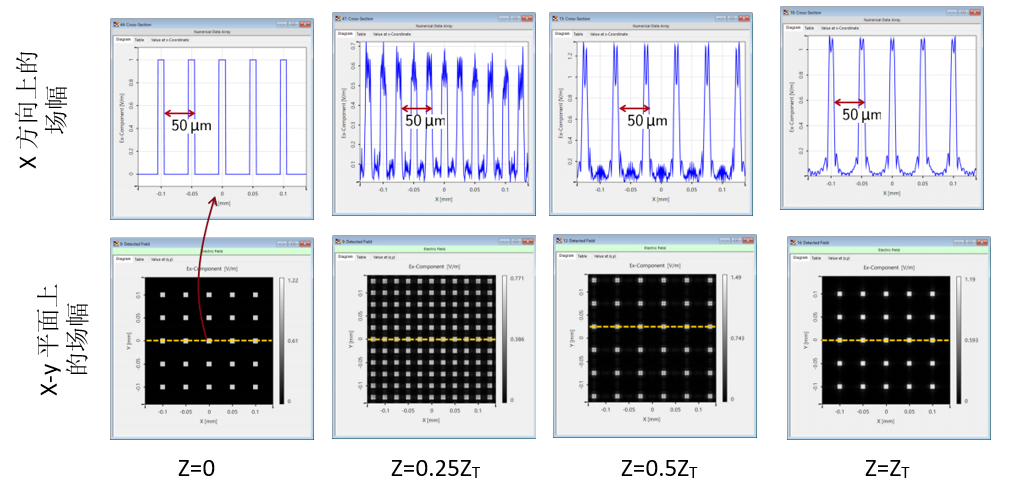

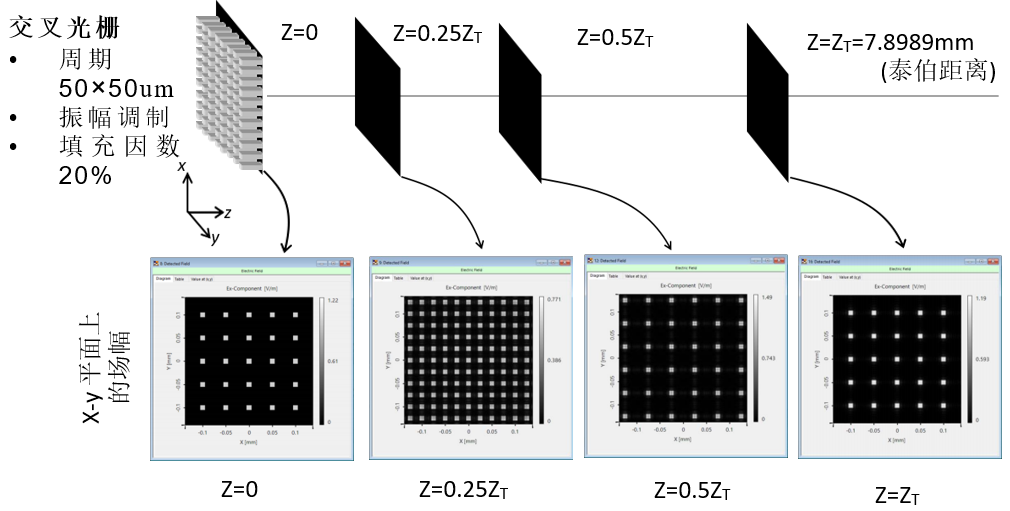

交叉光柵后光場



交叉光柵后光場

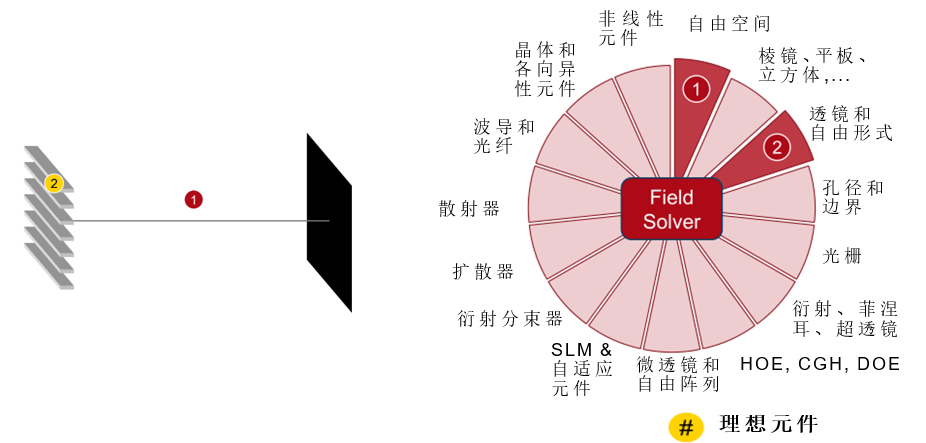

VirtualLab Fusion技術

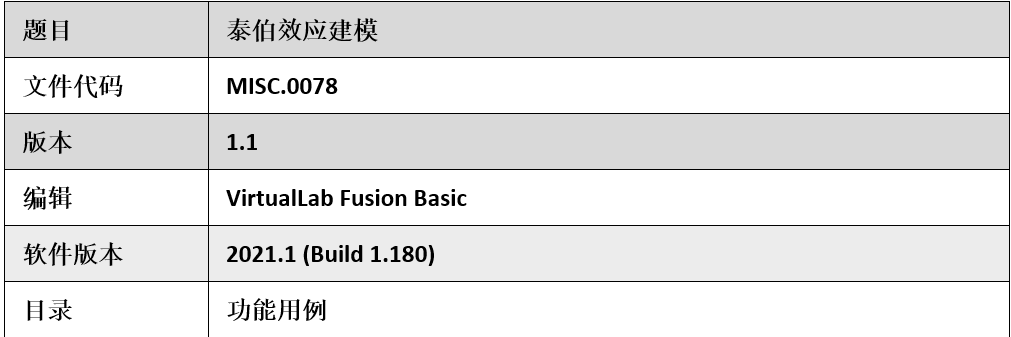

文件信息
