摘要
光柵結構廣泛應用于各種光學應用場景,如光譜儀、近眼顯示系統、脈沖整形等。快速物理光學軟件VirtualLab Fusion通過使用傅里葉模態方法(FMM,也稱為RCWA),為任意光柵結構的嚴格分析提供了通用和方便的工具。為此,復雜的一維或二維周期結構可以使用界面和調制介質進行配置,這允許任何類型的光柵形貌進行自由的配置。在此用例中,詳細討論了衍射級次的偏振態的研究。

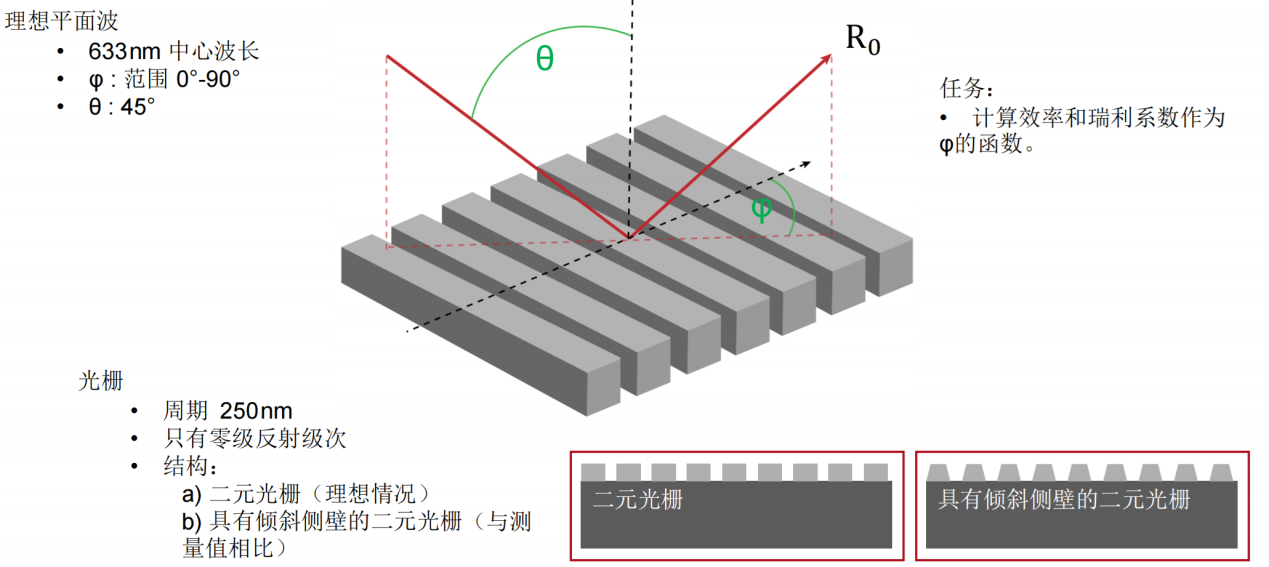

任務說明
簡要介紹衍射效率與偏振理論
某個衍射級次(𝑛)的效率表示有多少的輻射功率被衍射到這個特定的級次中。它是由復數值瑞利系數計算出來的,瑞利系數包含了每個衍射級次(矢量)電磁場的全部信息。瑞利系數本身是由FMM對光柵的特征值問題進行嚴格分析的結果。
如果在TE/TM坐標系(CS)中給出瑞利系數,則可以計算衍射效率:
其中,n_in/n_out為覆蓋層和襯底層的折射率,ϑ_in/ϑ_out為所分析的階次的入射角和衍射角。此外,𝐴表示輻射光的振幅。
如果瑞利系數沿𝑥、𝑦和𝑧給出瑞利系數,則必須應用以下方程:
因此,必須考慮所給出的瑞利系數的坐標系。默認情況下,光柵坐標系中為 。
光柵結構參數
研究了一種矩形光柵結構。

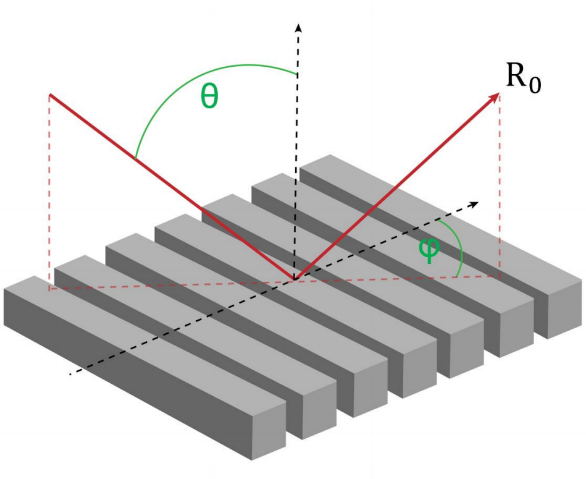

為了簡化設置,選擇光柵配置,只允許零階(R_0)反射傳播。
根據上述參數選擇以下光柵參數:
光柵周期:250 nm
填充因子:0.5
光柵高度:200 nm
材料n_1:熔融石英(來自目錄)
材料n_2:二氧化鈦(來自目錄)
偏振態分析
現在,用TE偏振光照射光柵,并應用圓錐入射角(𝜑)變量。
如前所述,瑞利系數的平方振幅將提供關于特定級次的偏振態的信息。

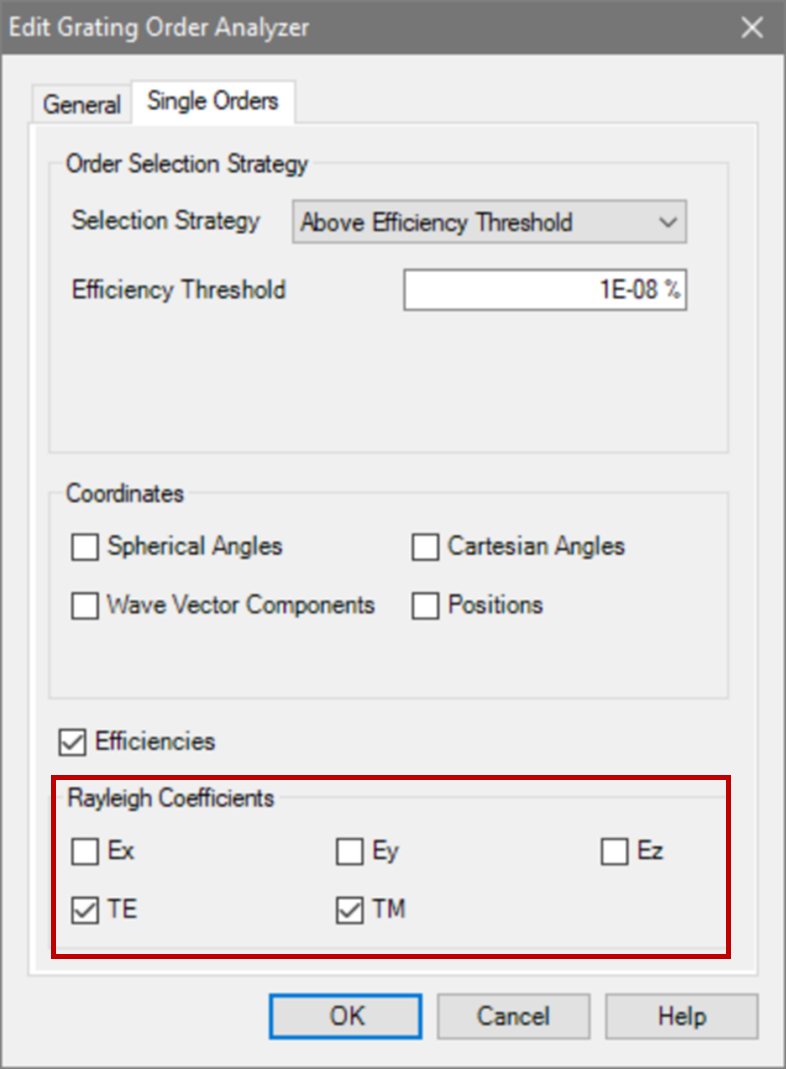

為了接收瑞利系數作為檢測器的結果,需要選擇光柵級次分析器件中的單個級次輸出,并選擇所需的系數。

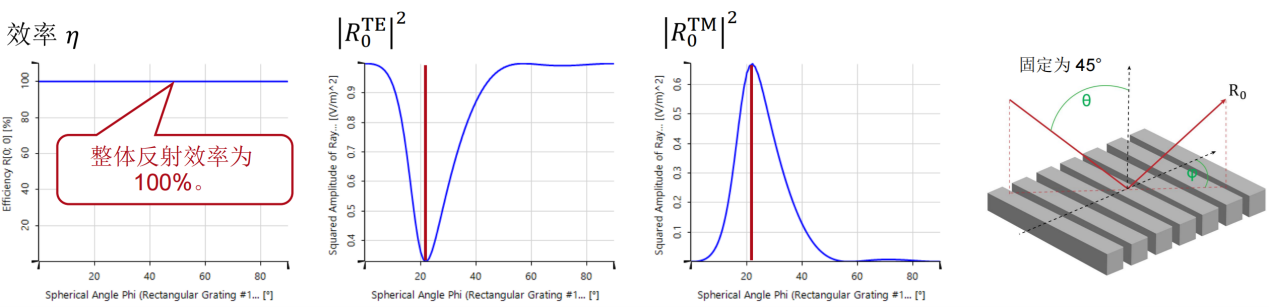

模擬光柵的偏振態
瑞利系數現在提供了偏振態的信息:
在圓錐入射角為0(𝜑=0)時, 。這說明衍射光是完全偏振的。
對于𝜑=22°, 。此時,67%的光是TM偏振的。
對于𝜑>50°,系數接近為常數,因此偏振態也是常數。

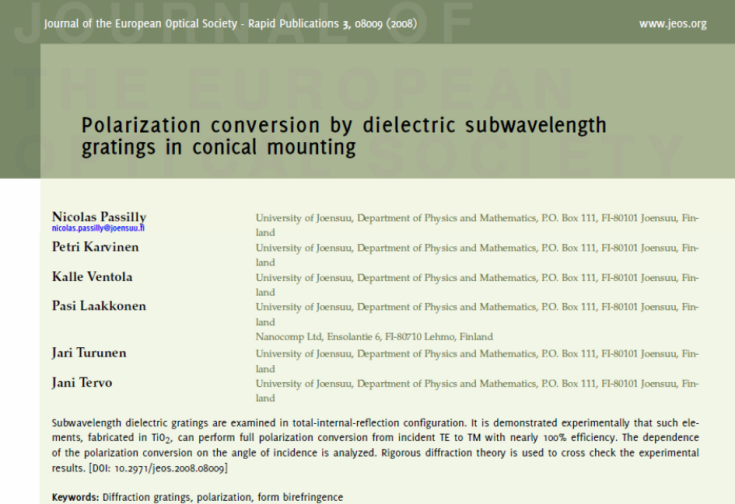

Passilly等人更深入的光柵案例。
Passilly等人的工作研究并優化了亞波長光柵下衍射光譜的偏振態,以獲得不同狀態之間的高度轉換。
因此,他們將模擬結果與制作樣品的測量數據進行了比較。
光柵結構參數

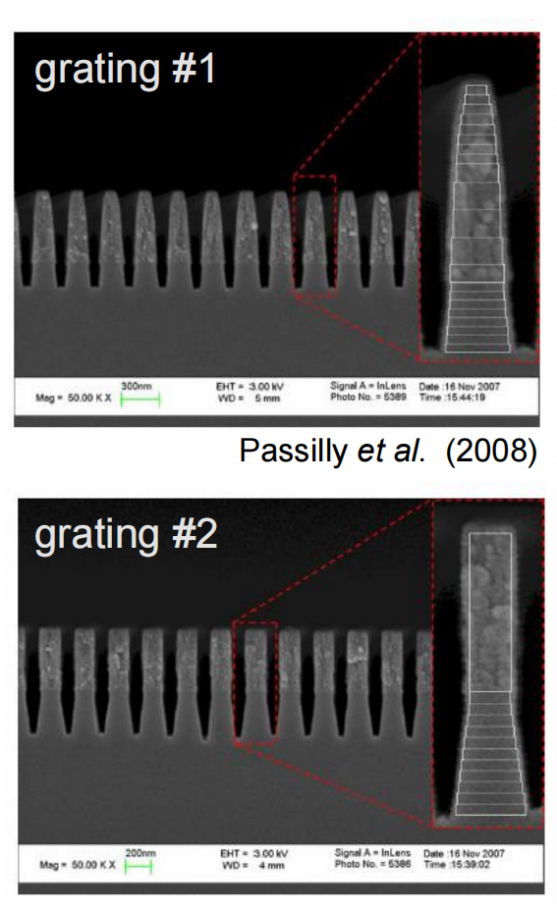

在本文中,研究了兩種不同的制備光柵結構。
由于加工造成的光柵的理想二元形狀的一些偏差是可以預料的,而且確實可以觀察到:在基板和側壁上存在不完全平行的欠刻蝕部分。
由于缺少關于制作結構的細節,我們將其簡化為VirtulLab Fusion中的模擬。
但是如果有可用數據,就可以詳細分析光柵的復雜形狀。
光柵#1——參數
假設側壁傾斜為線性。
忽略了襯底中的欠刻蝕部分。

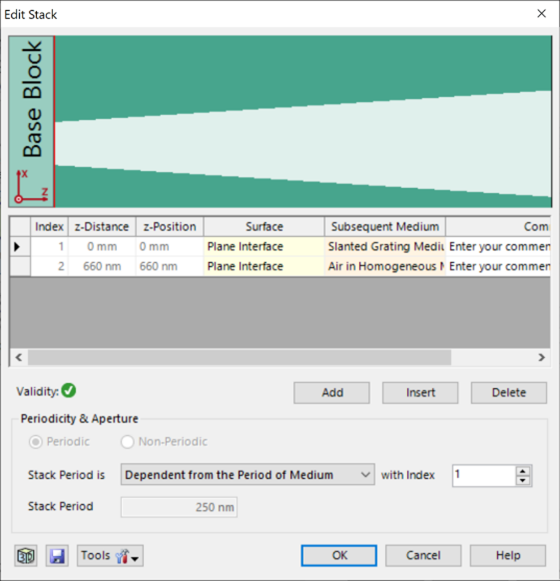

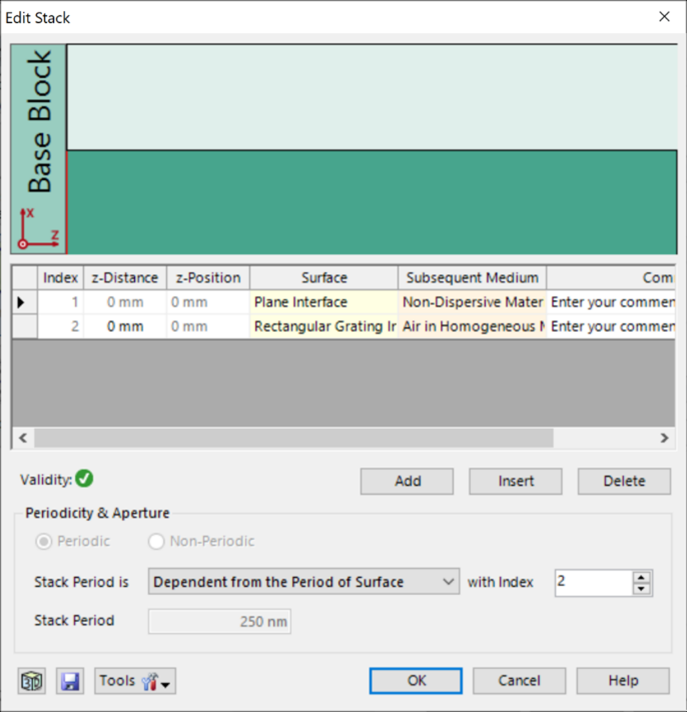

為了實現光柵脊的梯形形狀,采用了傾斜光柵介質。
光柵周期:250 nm
光柵高度:660 nm
填充因子:0.75(底部)
側壁角度:±6°
n_1:1.46
n_2:2.08

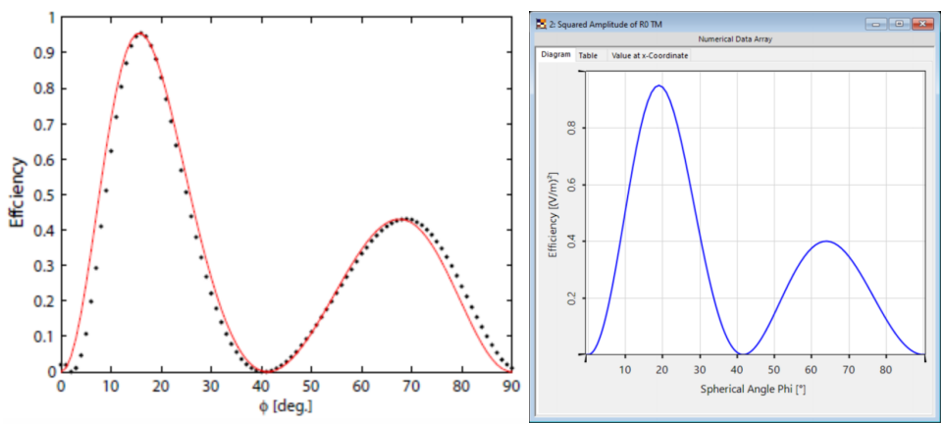

光柵#1——結果
這兩幅圖對比之下匹配度很高,特別是圖表的趨勢。
與參考文獻相比,仿真中光柵結構進行了簡化,存在一些小的偏差。由于缺乏關于實際的更詳細的光柵結構的數據,這種簡化是必要的。
光柵#2——參數
假設光柵為矩形。
忽略了襯底中的欠刻蝕部分。
矩形光柵足以表示這種光柵結構。
光柵周期:250 nm
光柵高度:490 nm
填充因子:0.5
n_1:1.46
n_2:2.08

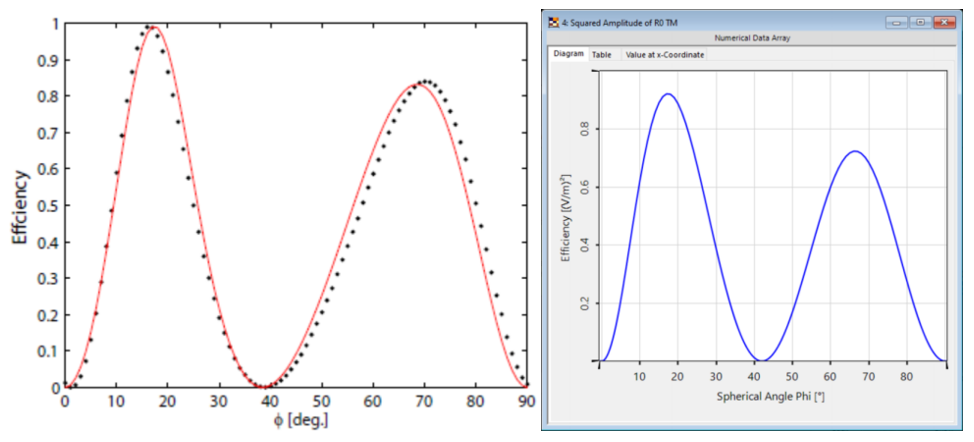

光柵#2——結果
這兩幅圖對比之下再次顯示出非常好的匹配度,特別是圖表的趨勢。
與參考文獻相比,仿真中光柵結構進行了簡化,存在一些小的偏差。由于缺乏關于實際的更詳細的光柵結構的數據,這種簡化是必要的。

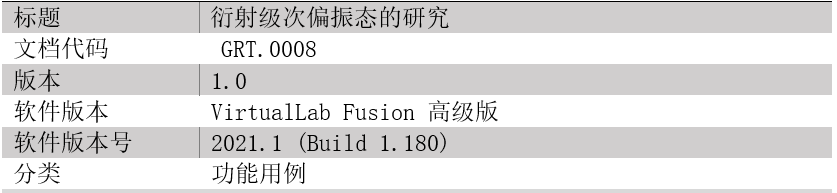

文檔信息
