摘要
如今，大多數創新的AR&MR設備都是基于光波導或波導系統，結合微結構來耦合光的輸入和輸出。VirtualLab Fusion能夠通過應用我們獨特的物理光學方法對此類設備進行詳細建模，包括所有效應（例如相干、偏振和衍射）。我們通過對專利WO2018/178626中提到的設備進行建模來證明這一能力，該設備由復雜的一維和二維菱形光柵結構組成。

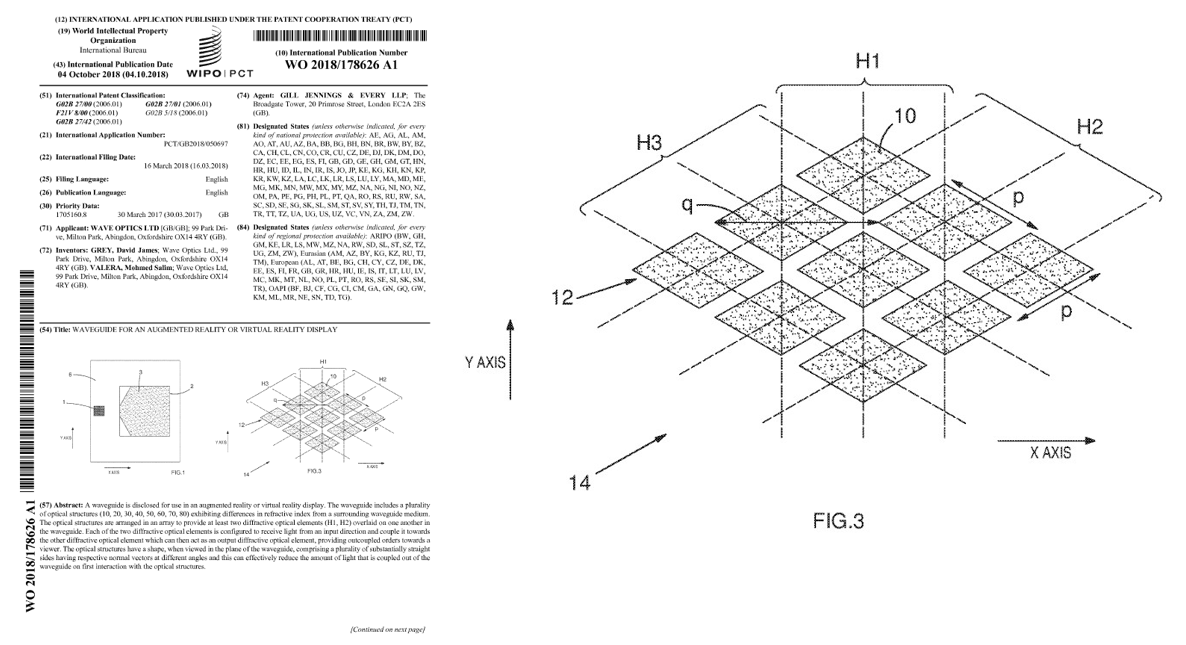

建模任務：專利WO2018/178626
任務描述
光波導元件
使用光波導組件，可以輕松定義具有復雜形狀區域的系統。此外，這些區域可以配備理想的或真實的光柵結構，以充當入射耦合器、出耦合器或出瞳擴展器。
光波導結構
使用光波導組件，可以輕松定義具有復雜形狀區域的系統。此外，這些區域可以配備理想的或真實的光柵結構，以充當入射耦合器、出耦合器或出瞳擴展器。
光柵#1:一維傾斜周期光柵

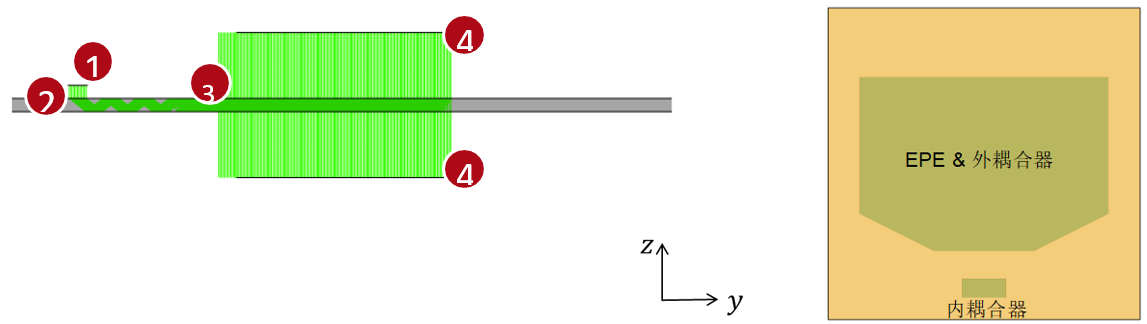

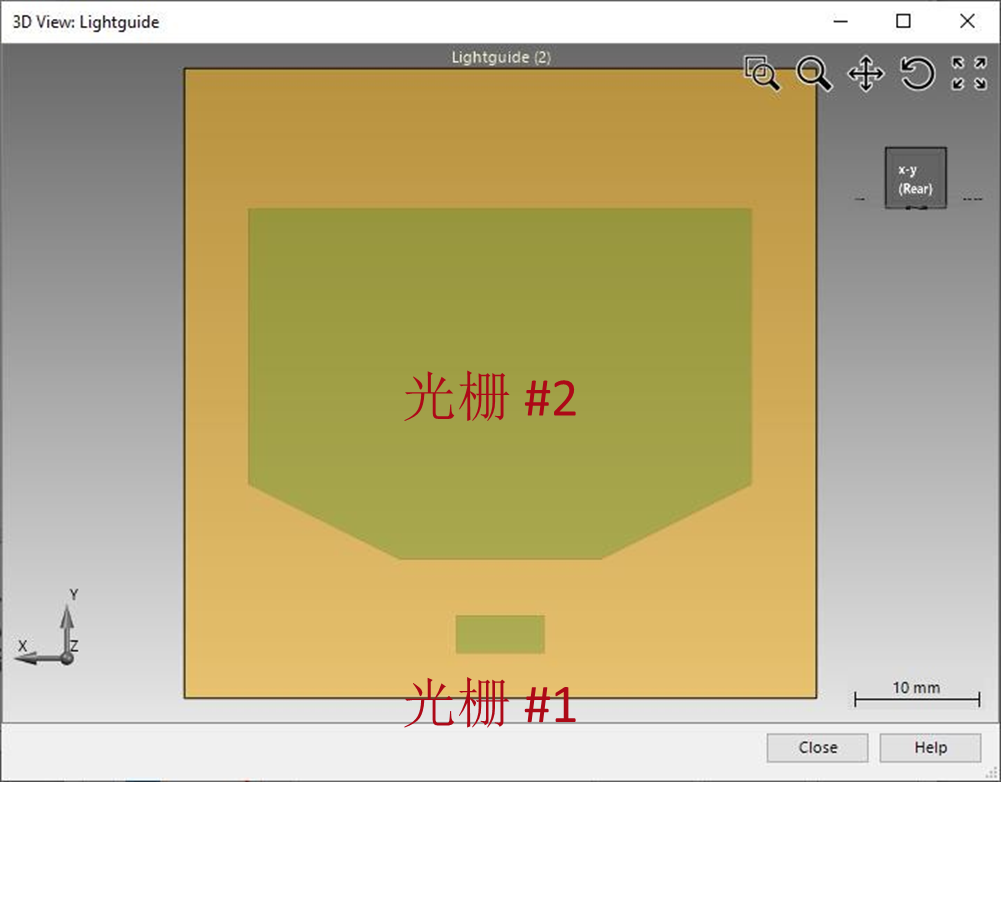

幾何布局展示了2個光柵：
•光柵1耦合器：層狀（一維周期性），例如傾斜光柵
•光柵2 EPE和輸出耦合器：交叉光柵（二維周期，非正交）
光柵#2：具有菱形輪廓的二維周期光柵

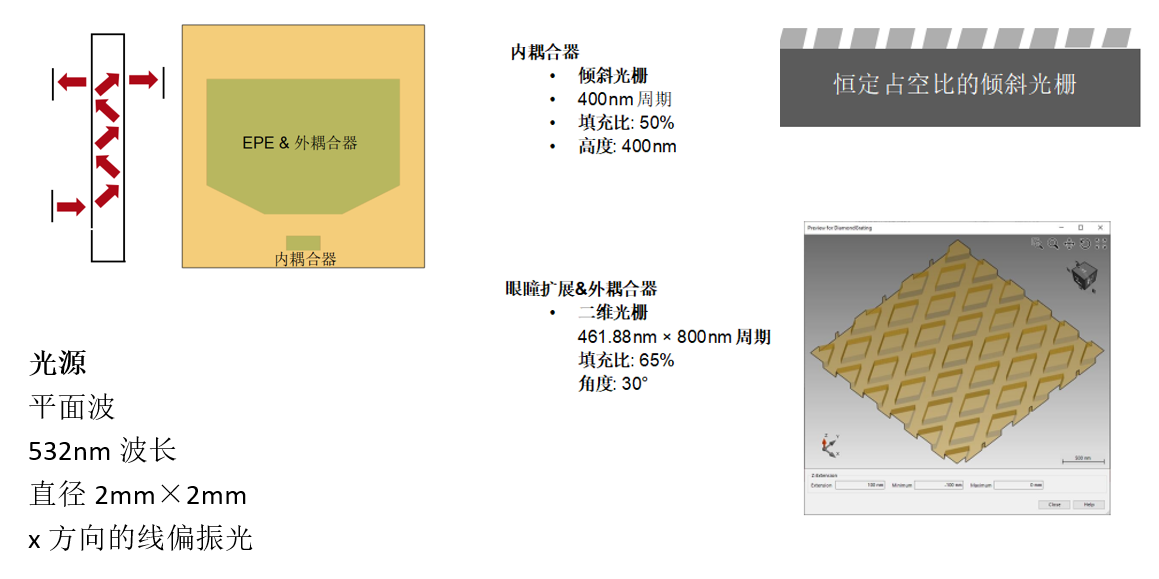

使用內置調制介質的具有傾斜脊的一維周期光柵結構。
可用參數：
•周期：400納米
•z方向延伸（沿z軸的調制深度）：400nm
•填充系數（非平行情況下底部或頂部）：50%
•傾斜角度：40º
總結—元件
具有非正交二維周期的菱形（菱形）光柵結構，通過定制接口實現。
可用參數：
•周期（錐間方向）：（461.88納米，800納米）
•調制深度：100nm
•填充系數：65%
•菱形網格的角度：30°
總結——元件

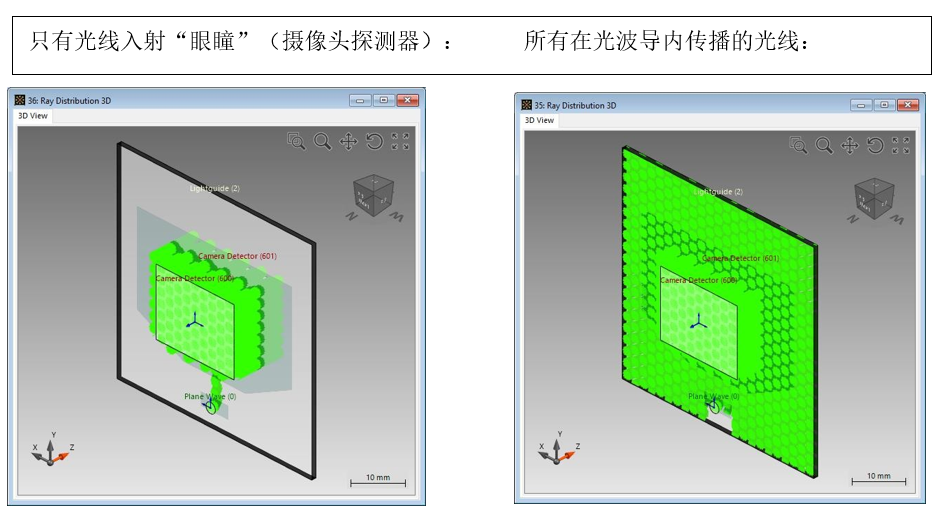

結果：系統中的光線
結果：

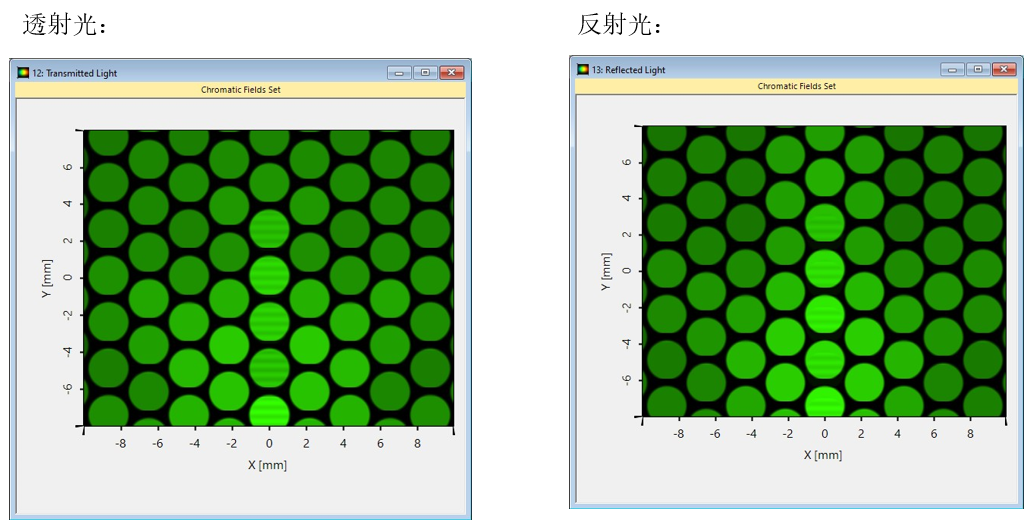

結果：場追跡
VirtualLab Fusion技術
|
