對使用1D-1D出瞳擴展和真實光柵的光波導進行模擬

摘要



隨著增強和混合現實 (AR & MR) 領域新應用的開發，光導系統的使用越來越受到關注。 為了將光從光源引導到預期的眼盒，使用了具有分離的 1D-1D 瞳孔擴展和不同類型的表面形貌光柵的配置。 因此，這些光柵在效率和均勻性方面的設計是 AR/MR 設備設計過程中的主要挑戰之一。在這個用例中，我們演示了如何在 VirtualLab Fusion 中包含真實的光柵結構，從最初的光柵設計到在光導表面上的應用。

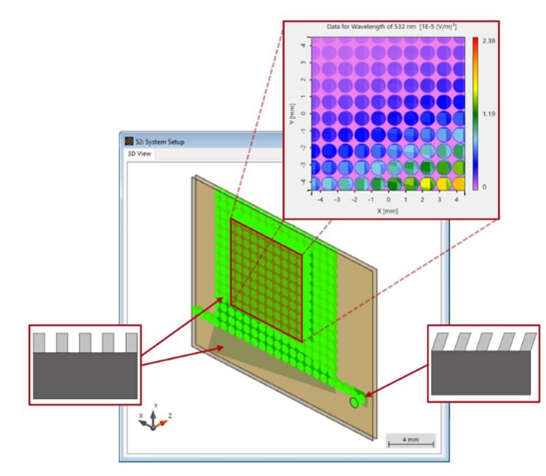

任務描述

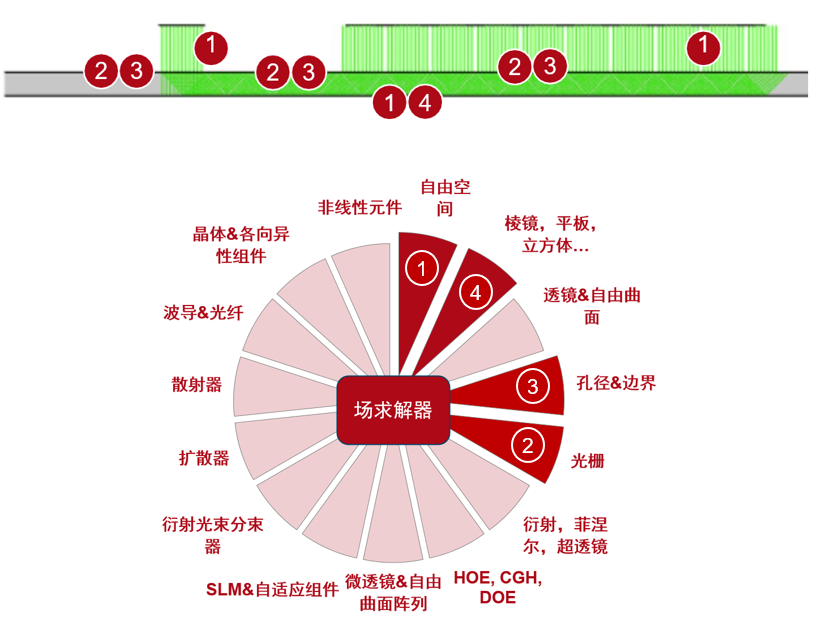

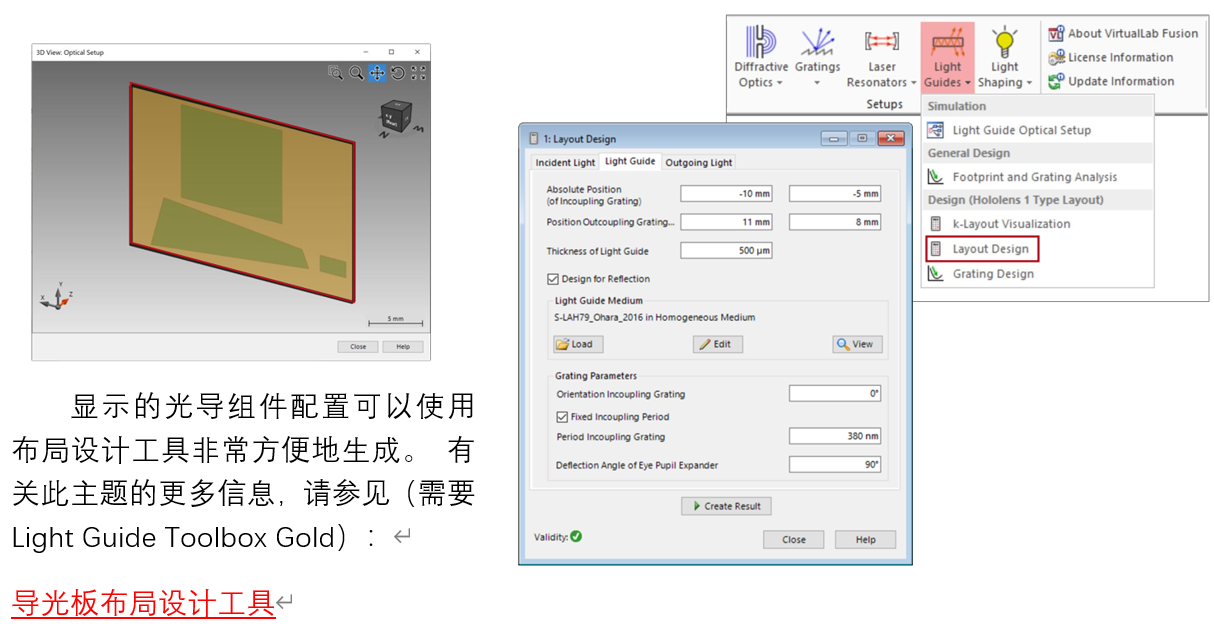

系統構建塊 – 光導組件

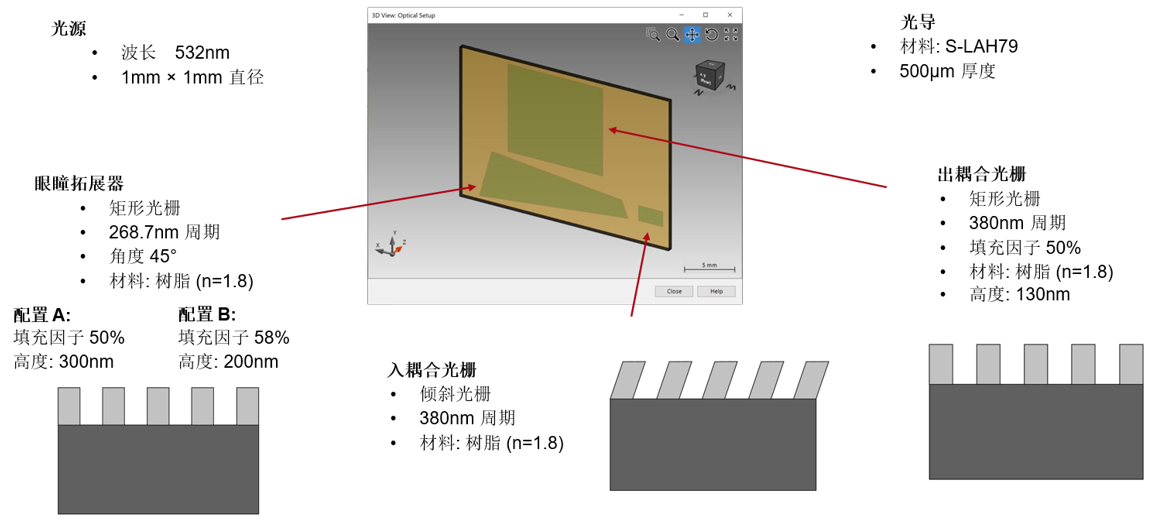

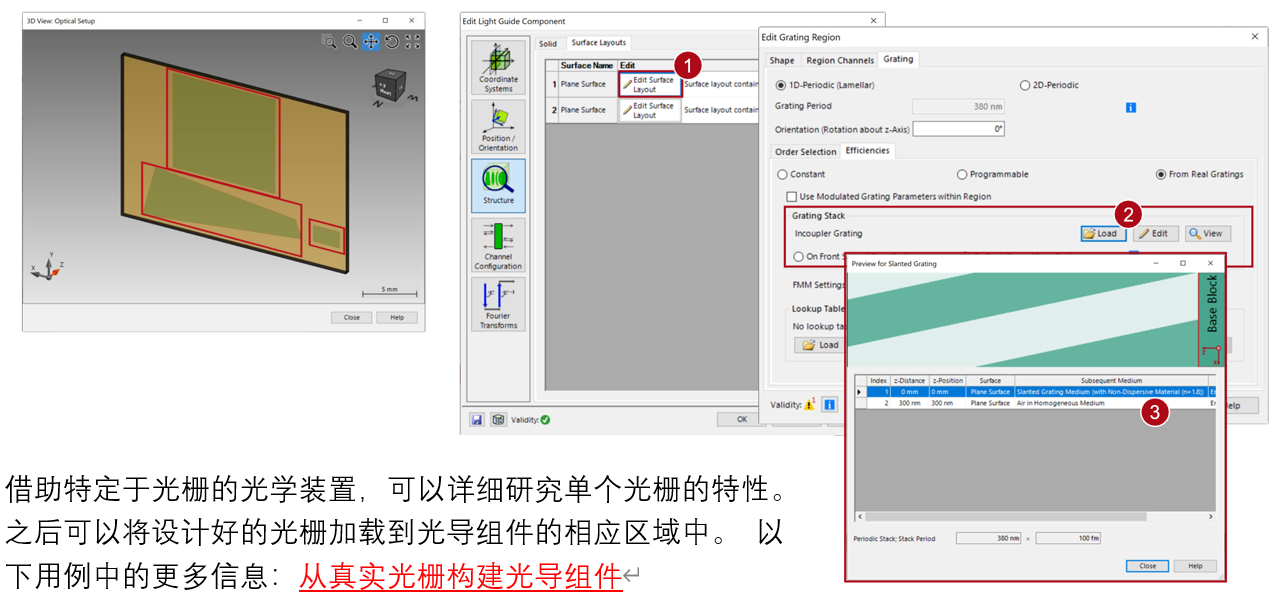

系統構建塊 – 組件

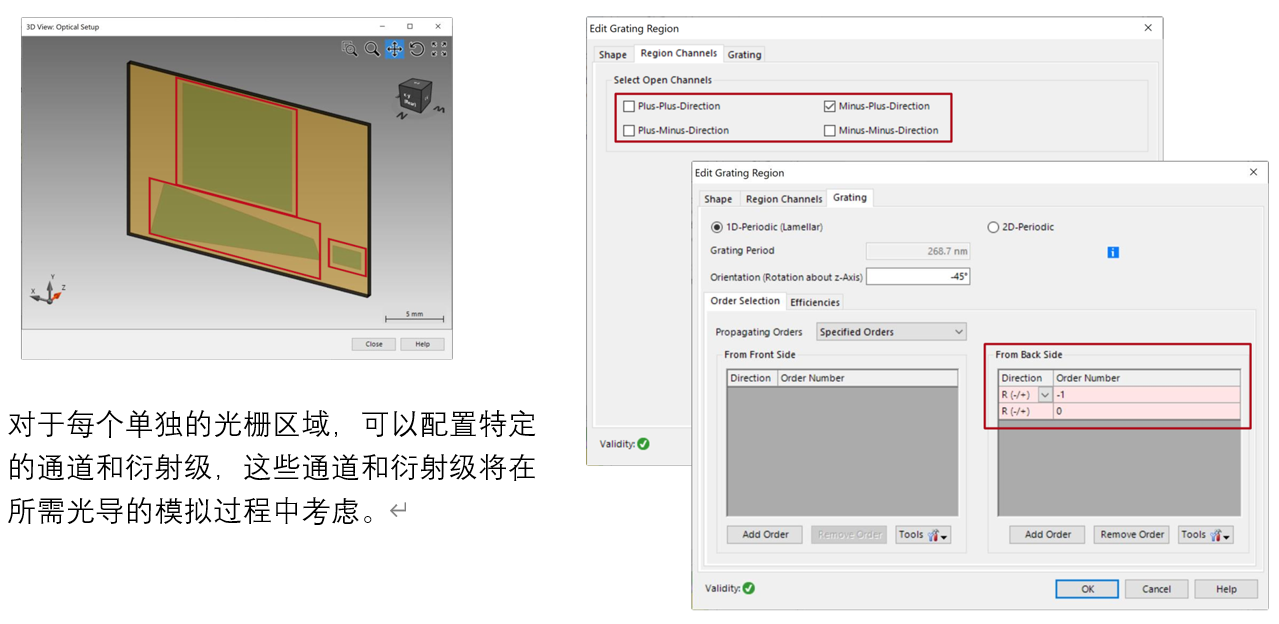

系統構建塊 – 通道配置

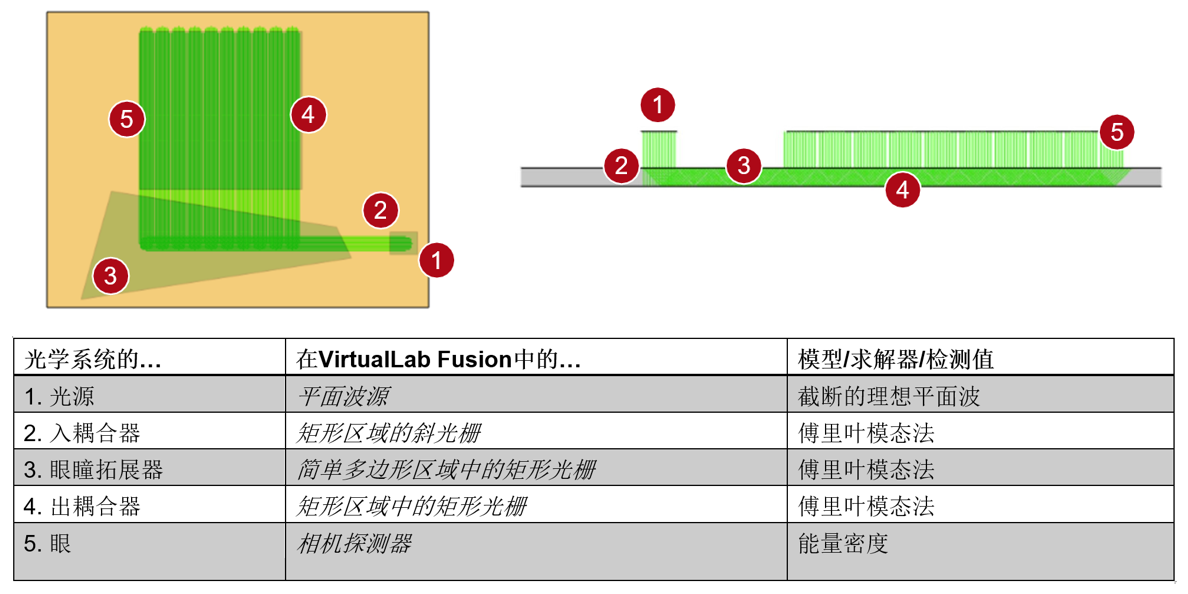

總結 – 組件…





仿真結果


參考 – 理想情況

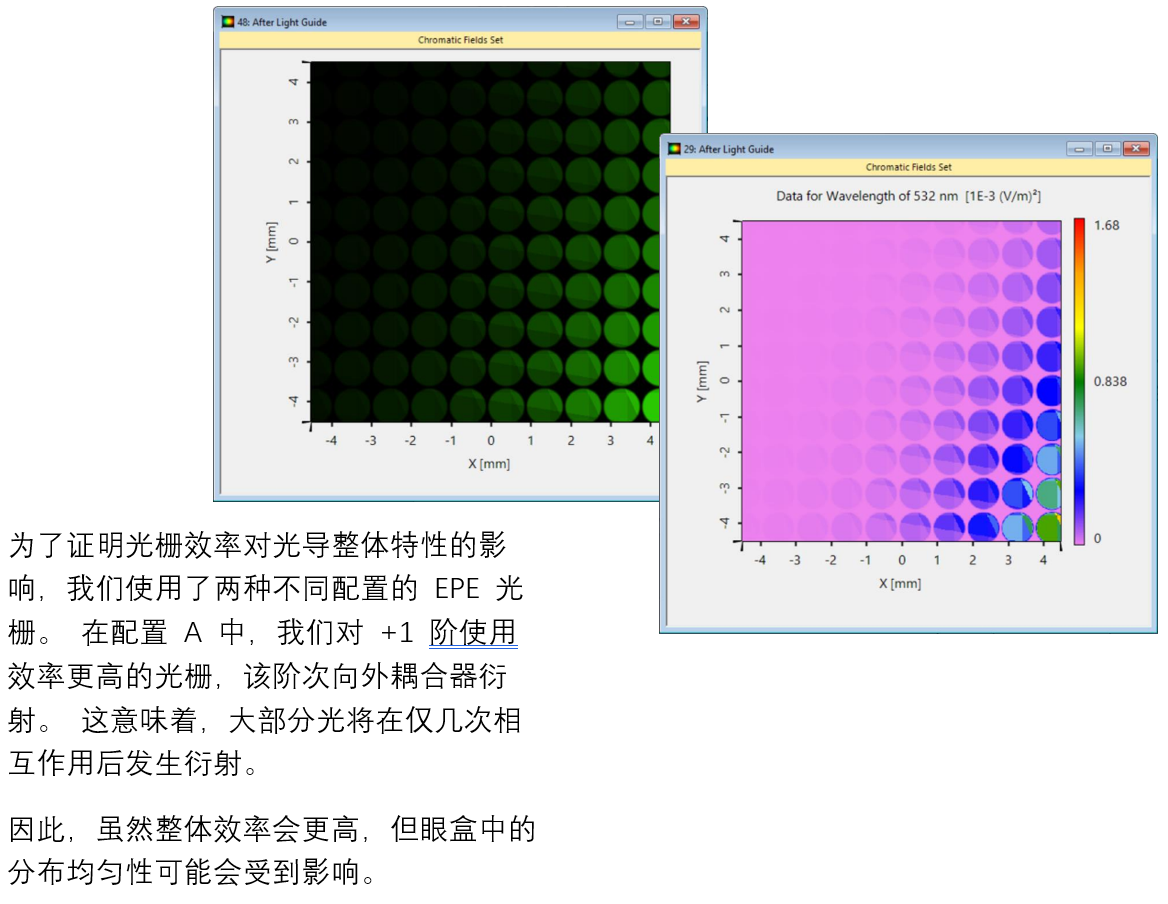

結果 – 配置 A

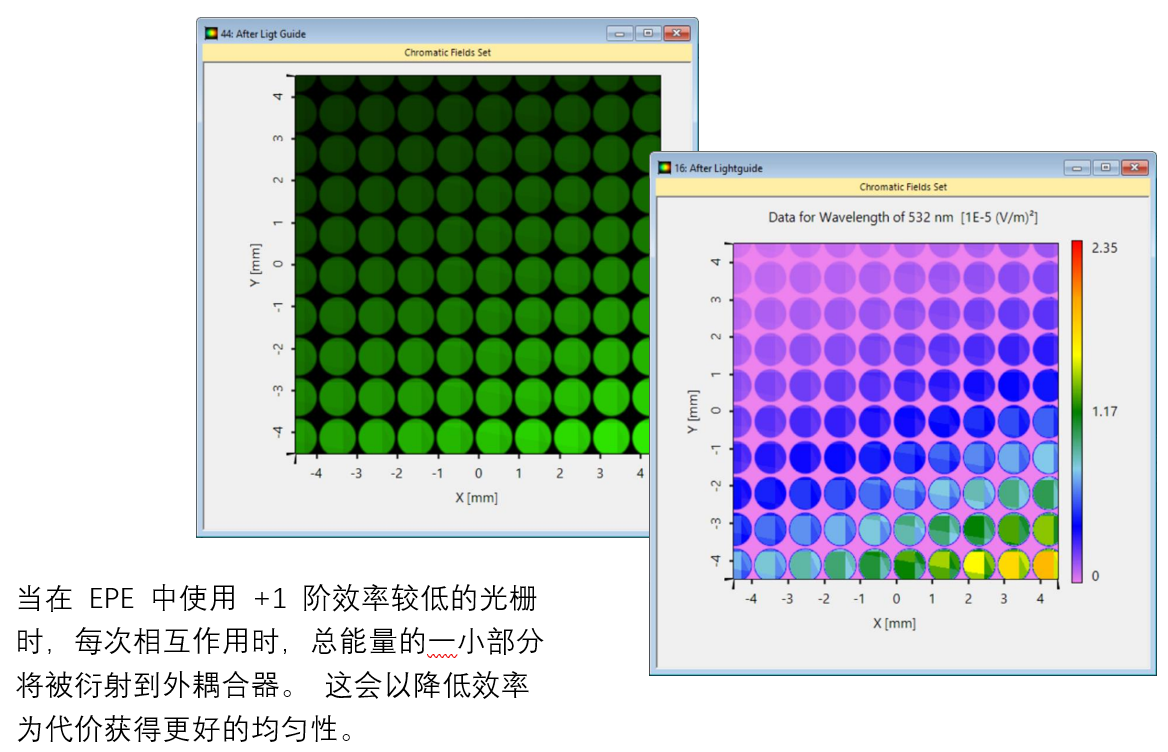

結果 – 配置 B

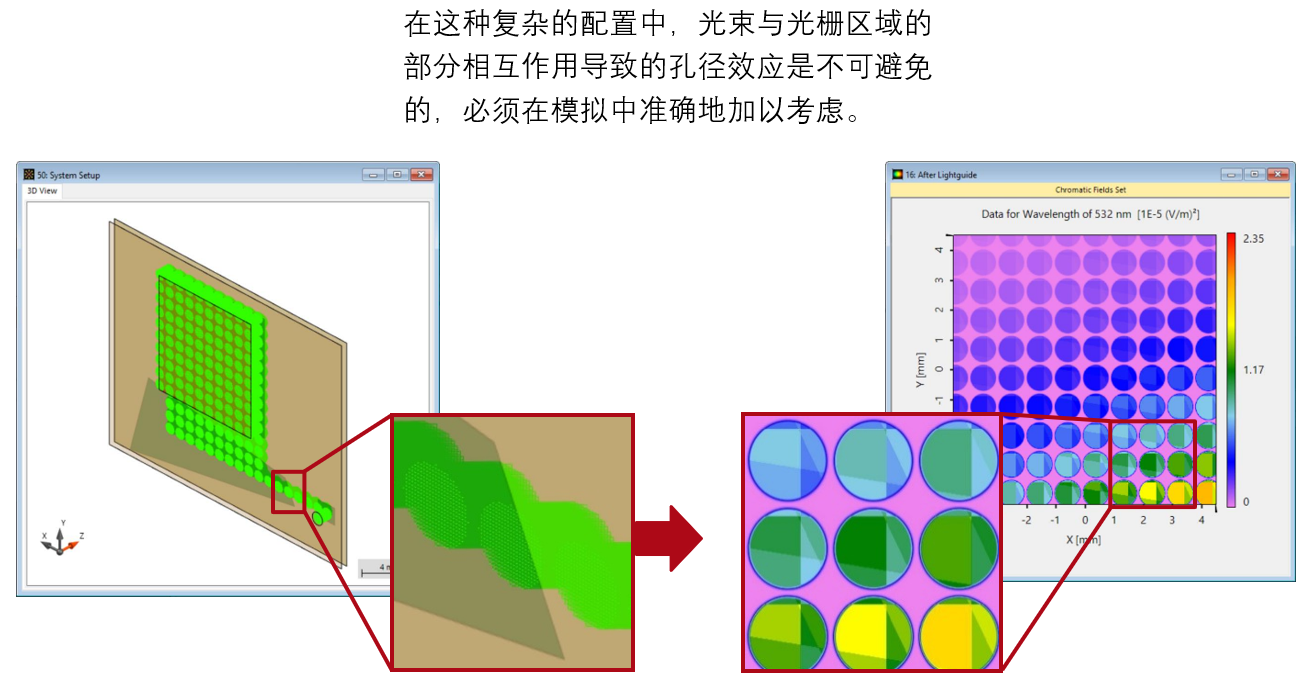

孔徑效應

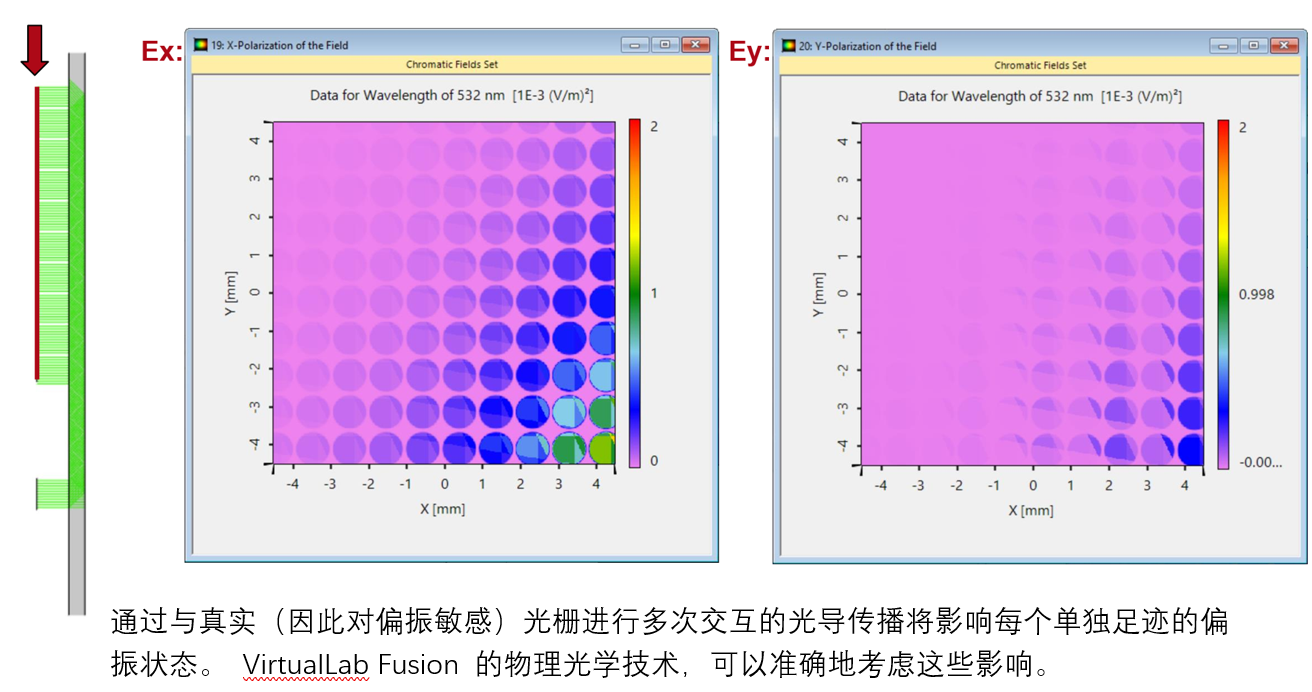

眼盒中的偏振效應

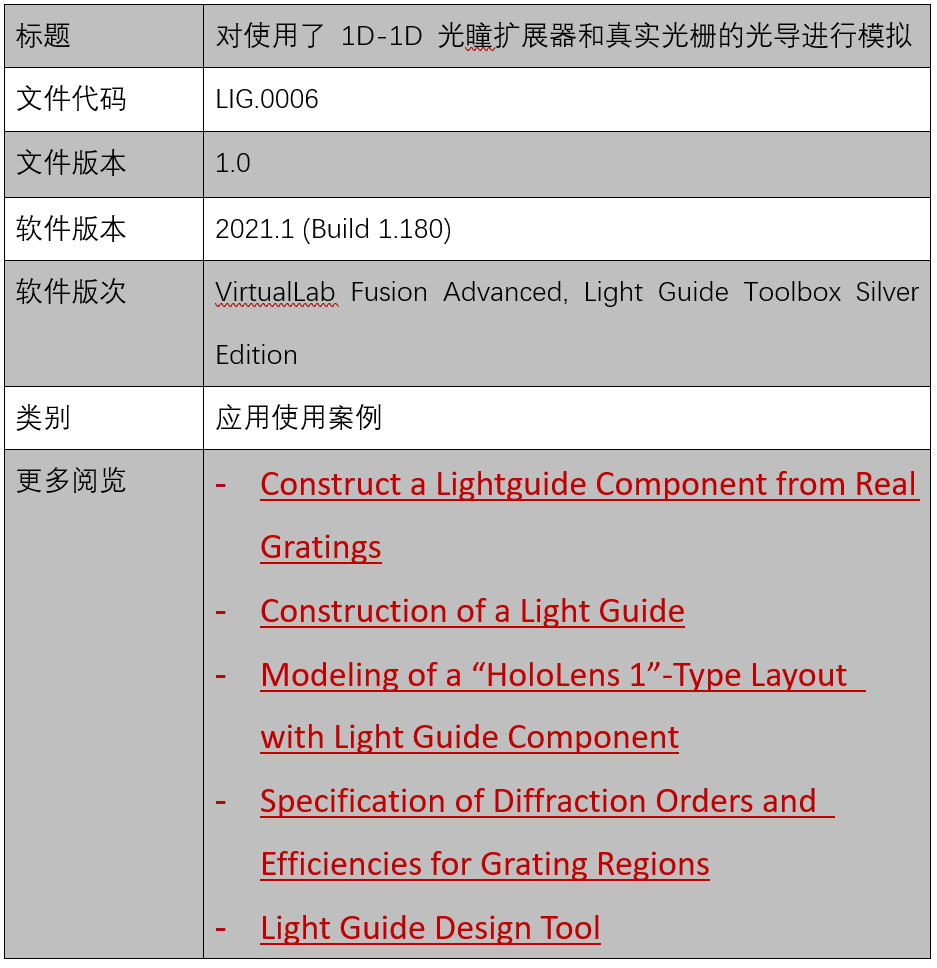

文件信息



VirtualLab Fusion技術
