微透鏡陣列后光傳播的研究

1. 摘要



隨著光學投影系統和激光材料加工單元等現代技術的發展，對光學器件的專業化要求越來越高。微透鏡陣列正是這些領域中一種常用元件。為了充分了解這些元件的光學特性，有必要對微透鏡陣列后各個位置的光傳播進行模擬。在這個應用案例中，我們將分別研究元件后近場、焦區以及遠場特性。

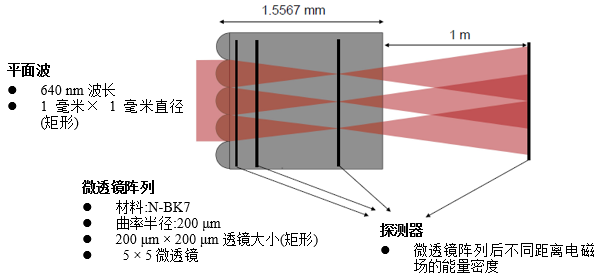

2. 系統配置

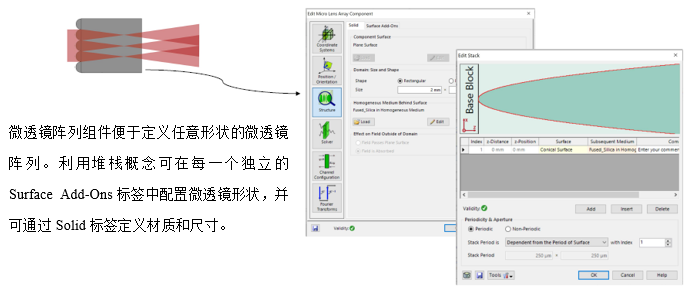

3. 系統建模模塊-組件

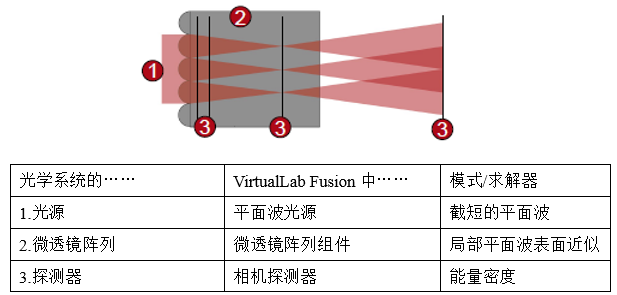

4. 總結—組件……



仿真結果

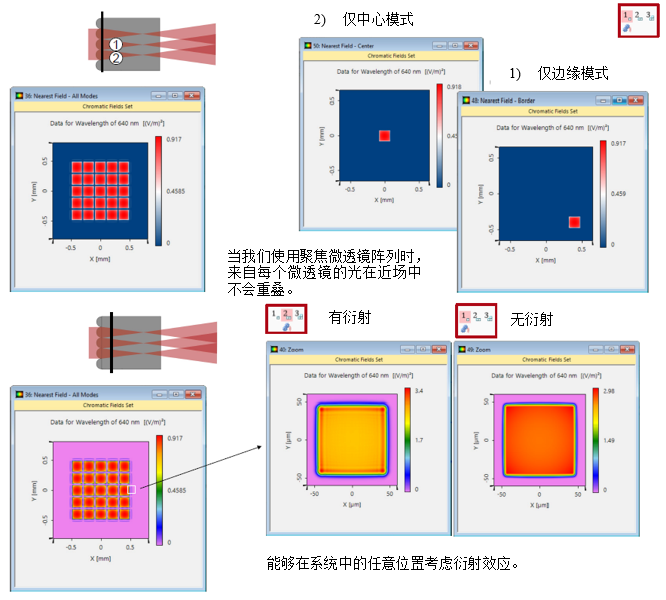

1. 場追跡結果—近場

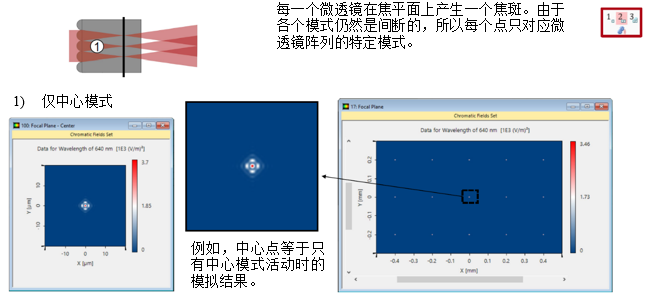

2. 場追跡結果—焦平面

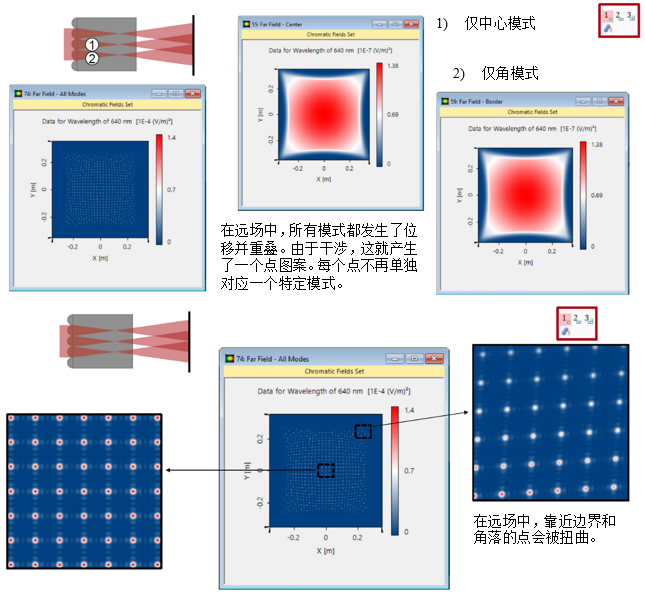

3. 場追跡結果—遠場

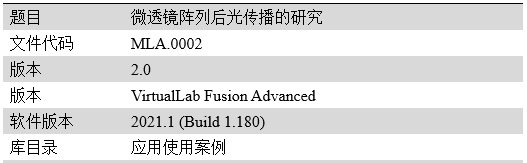

4. 文件信息





了解更多

- Advanced Simulation of MicrolensArrays
