平面和曲面各向異性涂層的模擬與分析

摘要


VirtualLab Fusion 能夠在光學元件的表面添加雙折射涂層，即各向異性介質層，以利用光學系統中偏振控制和多路復用的額外自由度。 在這個例子中，我們介紹了這個特性——在表面上添加各向異性涂層——并分別研究了 lambda/4 涂層在平面和曲面上的偏振轉換。

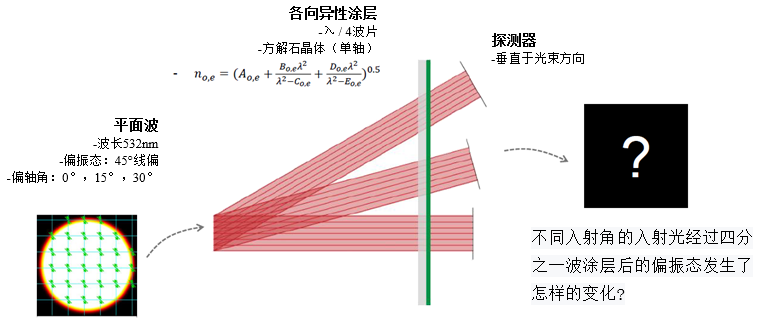

平面四分之一波片涂層

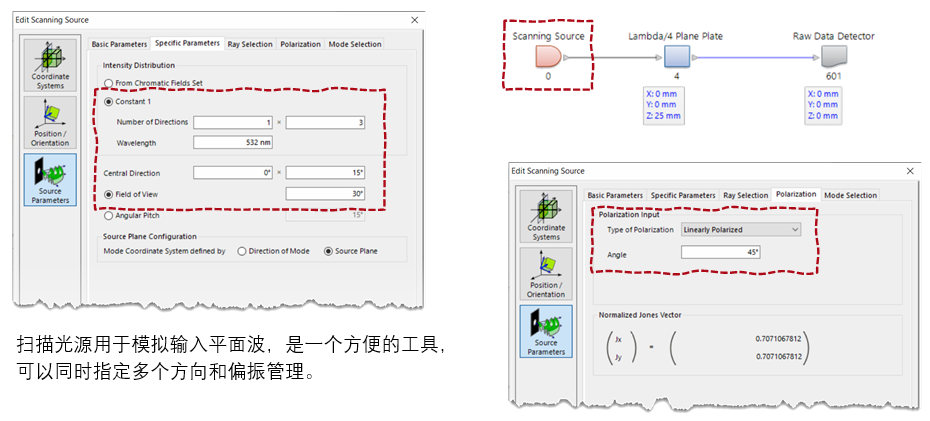

系統構建塊 – 光源

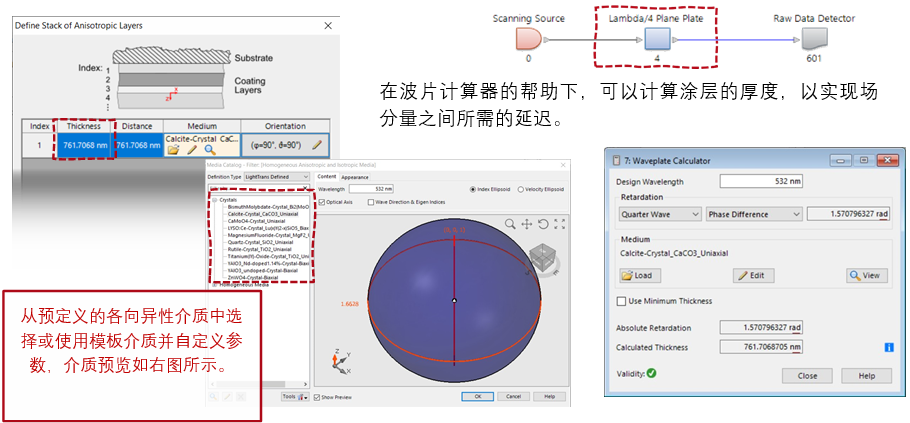

系統構建塊 – 涂層表面

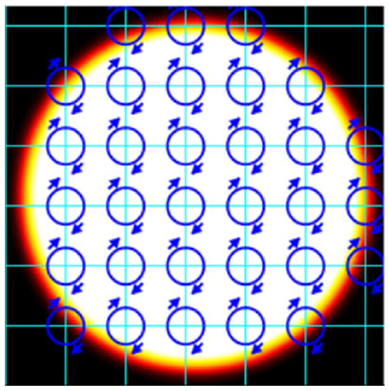

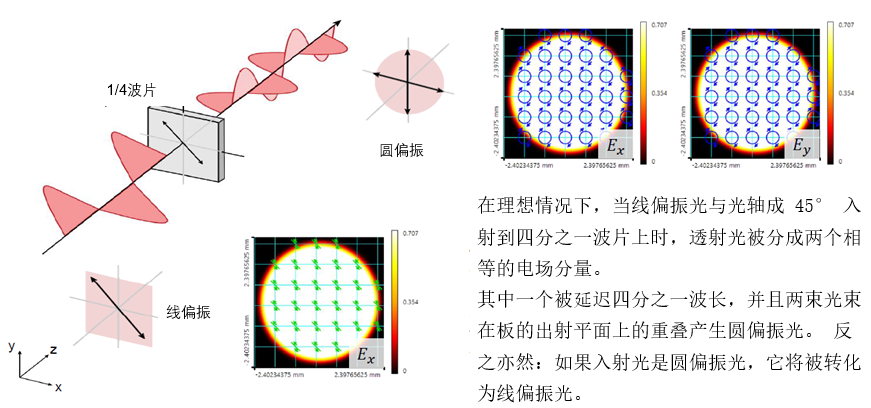

四分之一波片的偏振轉換

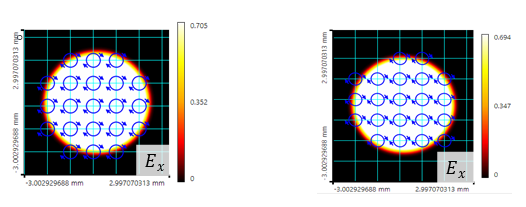

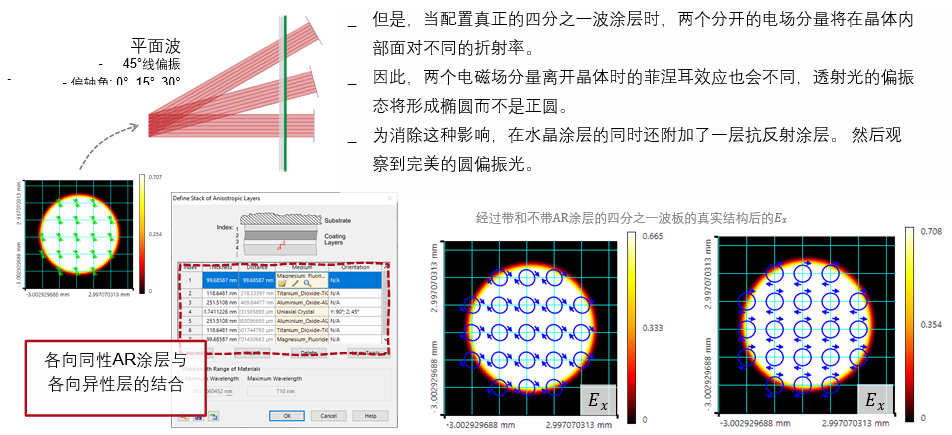

菲涅耳效應偏差的影響





平面四分之一波片涂層

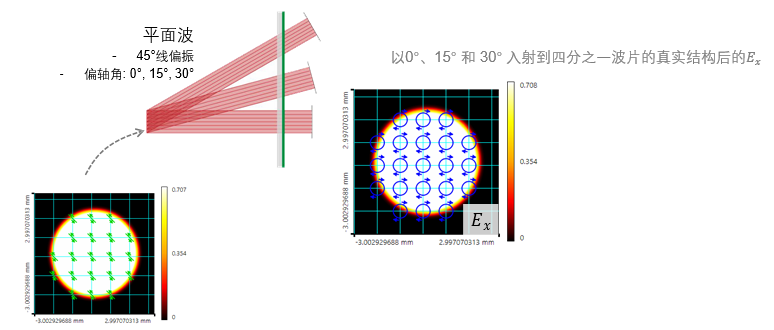

另一個可能影響偏振轉換的附加效應是入射角。 由于場分量在板平面上的投影，所得偏振態將隨著角度的增加而變得更加橢圓。

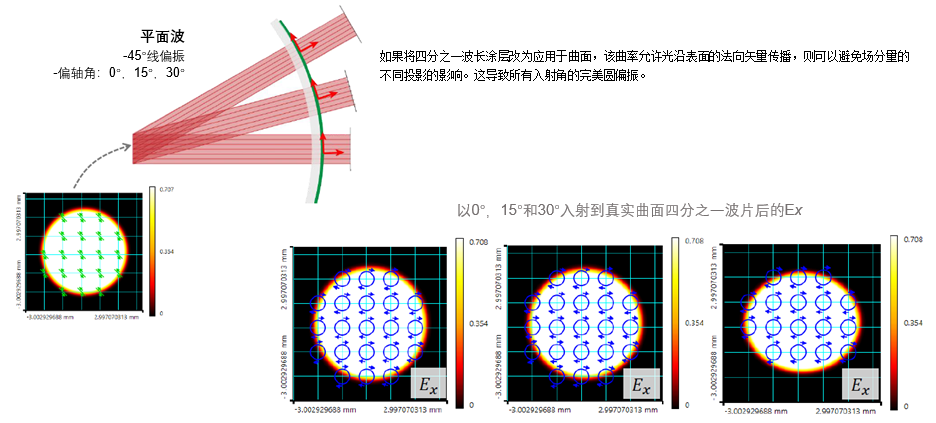

曲面上的四分之一波片涂層

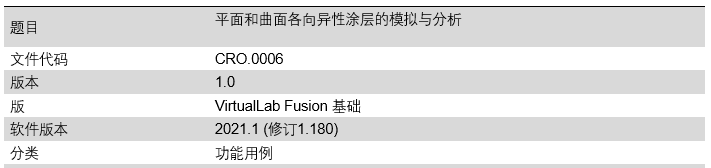

文件信息





進一步閱讀
