全內反射棱鏡(TIR)的建模
時間:2021-07-29 22:22來源:訊技光電作者: 技術部點擊:次打印
摘要

在這個例子中,我們演示了在全內反射(TIR)棱鏡上的干涉和漸暈效應的建模,其中這些效應特別是在光透射部分出現。所討論的棱鏡通常由兩部分組成,兩部分用折射率略有不同的材料粘在一起。根據入射光的特性,由于兩個棱鏡之間的間隙很窄,會產生漸暈和干涉效應


建模描述

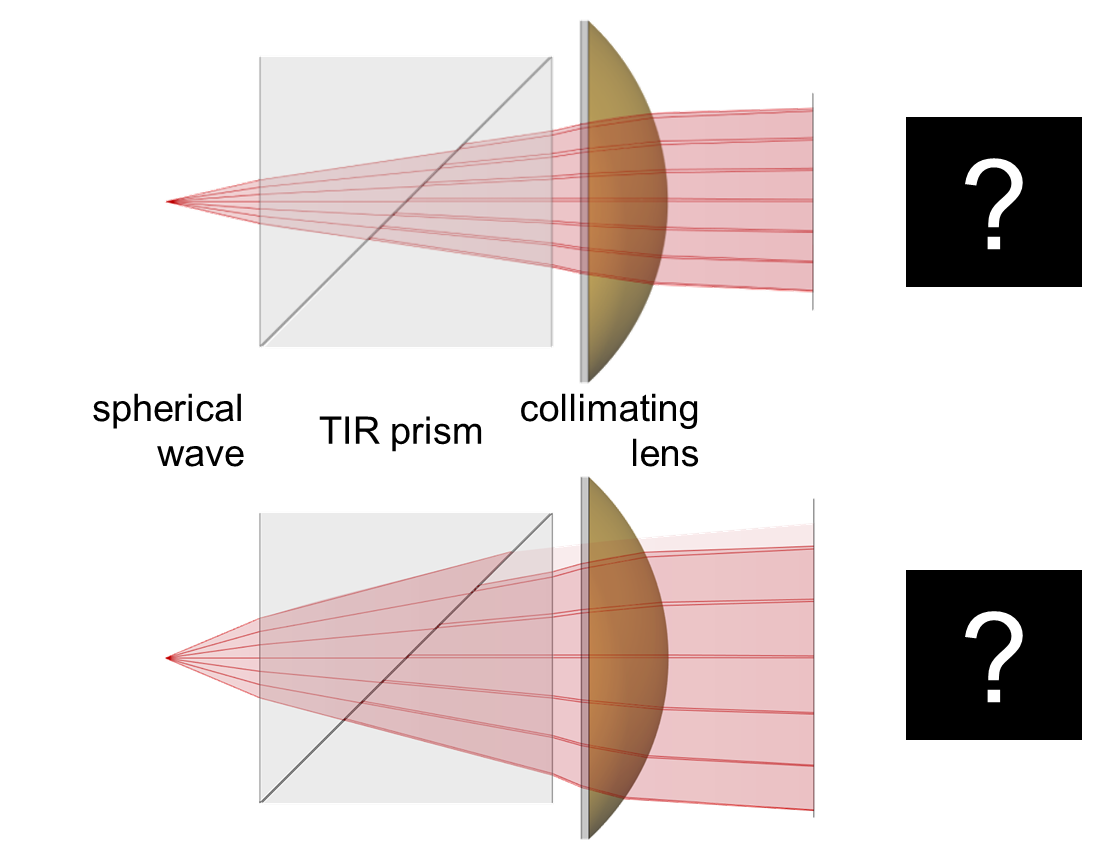

建立了包含全內反射棱鏡的光學系統模型。由于棱鏡的間隙表現出稍微不同的折射率,可能會出現有趣的效果:
-棱鏡間隙處發生多次反射。因此,例如對于光的透射部分,可以觀察到干涉圖案。
-隨著光源發散角的增大或棱鏡縫隙傾角的增大,還可以觀察到漸暈效應,漸暈和干擾會以組合出現。


多次反射干涉圖樣的研究

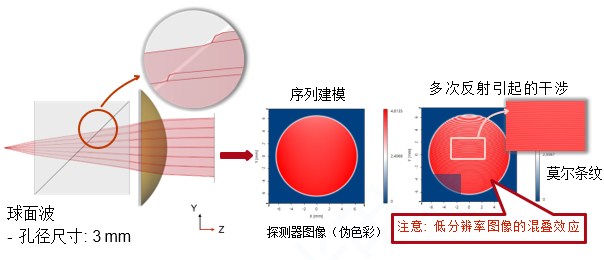

通過使棱鏡間隙具有適當?shù)南嗷?nbsp; 作用水平的多重反射, 可以觀察到由于不同光路重疊而產生的條紋圖案,這與標準具的功能非常相似。

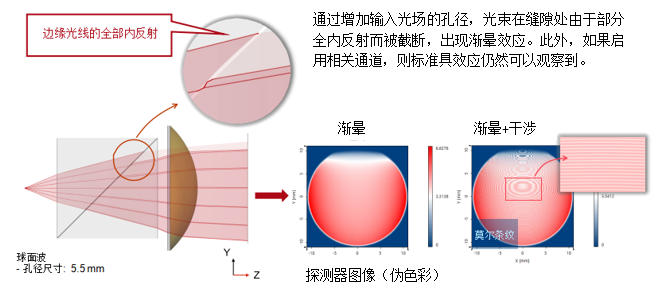

光束NA較大時的漸暈效應


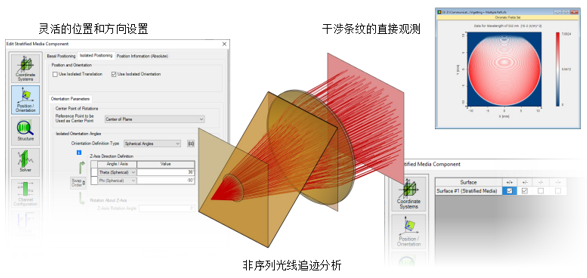

VirtualLab Fusion操作


VirtualLab Fusion工作流程
•設置入射場
Basic Source Models [Tutorial Video]
•使用曲面構造真實元件
定義元件的位置和方向
−LPD II: Position and Orientation [Tutorial Video]
設置非序列光線追跡通道
Channel Setting for Non-Sequential Tracing [Use Case]


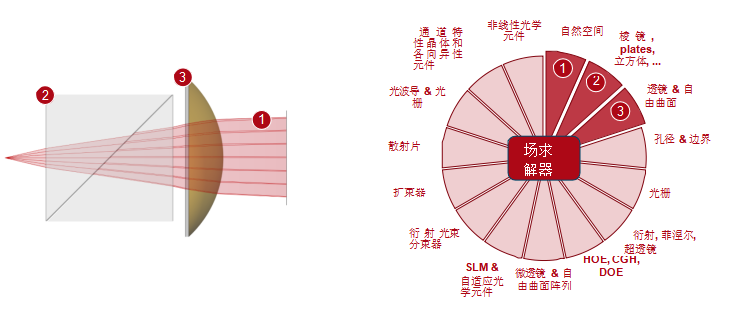

VirtualLab Fusion 技術
