集成微透鏡陣列的CMOS傳感器分析

1. 摘要

在最近的幾十年里，COMS傳感器的像素尺寸由最初大于10um以發展至2um，甚至更小。通過減小像素尺寸以獲得更高的空間分辨率。與此同時，這也為覆蓋在每個像素上的微透鏡的功能帶來了疑問。在此示例中，我們研究了像素大小等于或小于2um CMOS傳感器的性能。 并在仿真分析中采用嚴格的FMM / RCWA以檢測微透鏡的有效性。

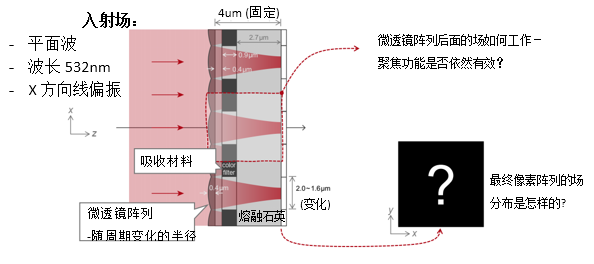

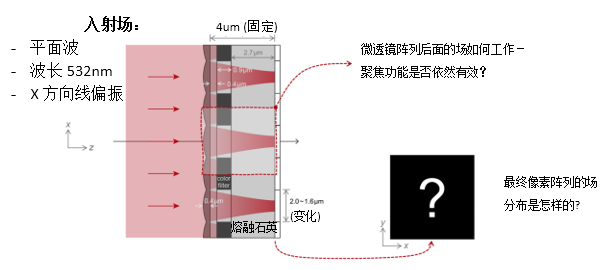

2. 建模任務



采用的幾何參數來自Y. Huo, et al., Opt. Express 18, 5861-5872 (2010)



采用的幾何參數來自Y. Huo, et al., Opt. Express 18, 5861-5872 (2010)

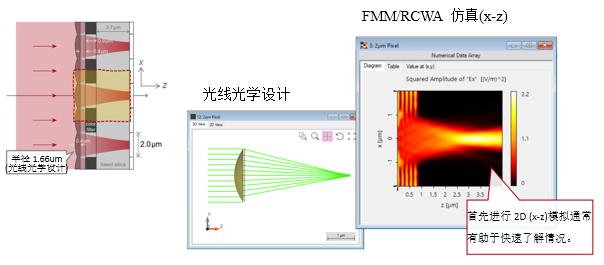

3. 2 um像素的微透鏡陣列(X-Z截面仿真)

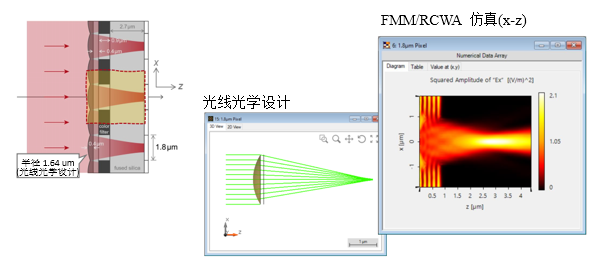

4. 1.8 um像素的微透鏡陣列(X-Z截面仿真)



5. 1.6 um像素的微透鏡陣列(X-Z截面仿真)

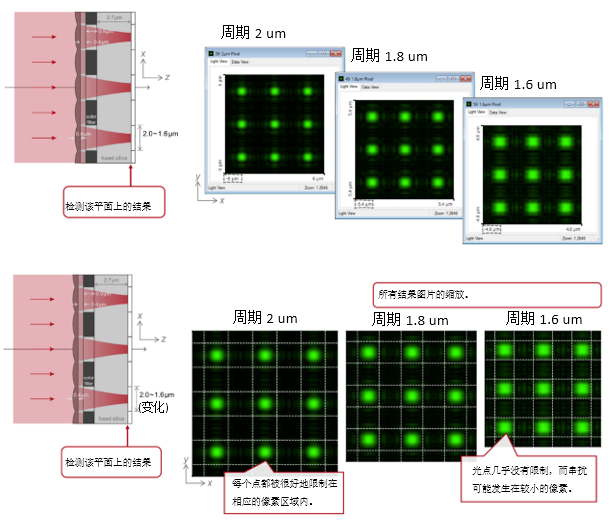

6. 3D仿真與結果對比



7. 走進VirtualLab Fusion

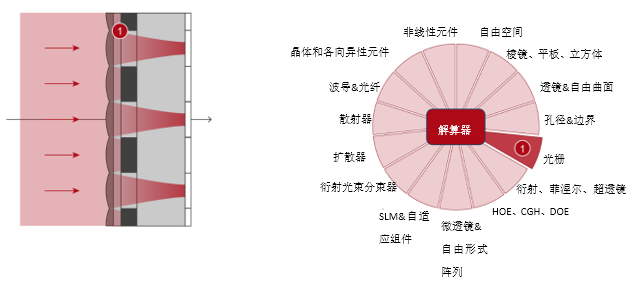

8. VirtualLab Fusion的工作流程

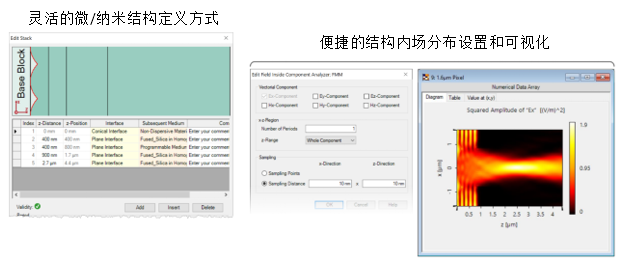

9. VirtualLab Fusion技術

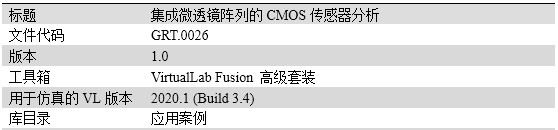

10. 文件信息
