用于X光成像的單光柵干涉儀

摘要

X光成像通�；�于Talbot效應和光柵的自成像。 遵循N. Morimoto等人的工作，我們選擇了三種類型的相位光柵，分別是交叉型，棋盤形和網格圖案。 在本案例中，光柵被用于單光柵干涉儀中，建模為僅相位透射函數（因?yàn)閄射線波長遠小于光柵周期），并在VirtualLab Fusion中我們還檢查了其自成像。

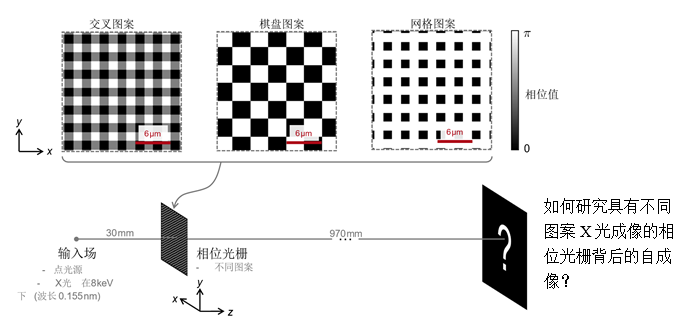

建模任務


系統參數來自 N. Morimoto, et al., Opt. Express 23, 29399-29412 (2015)

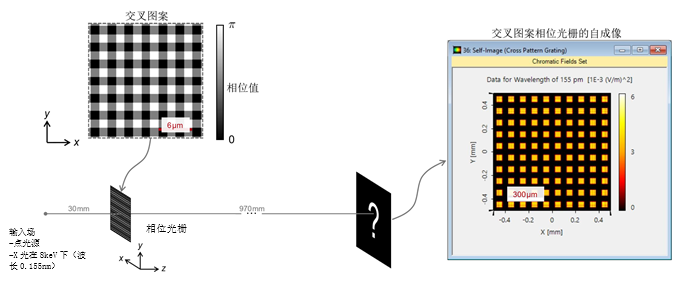

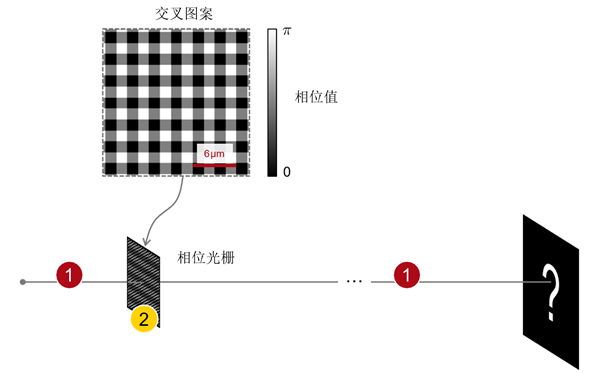

交叉圖案相位光柵

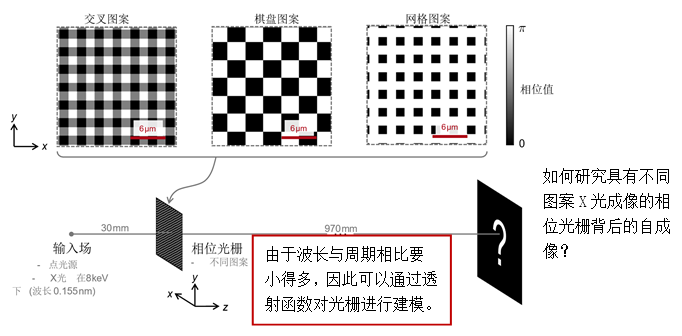

系統參數來自 N. Morimoto, et al., Opt. Express 23, 29399-29412 (2015)

交叉圖案相位光柵

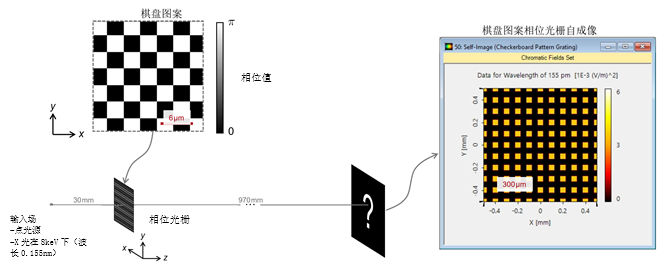

棋盤圖案相位光柵

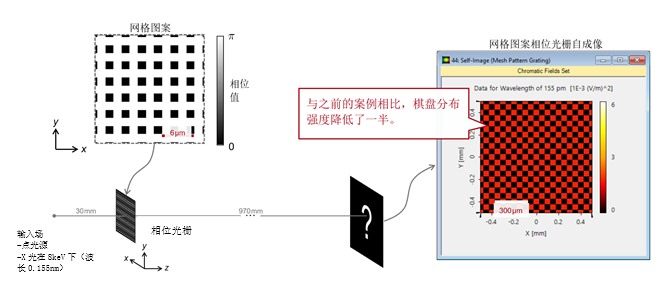

網格圖案相位光柵

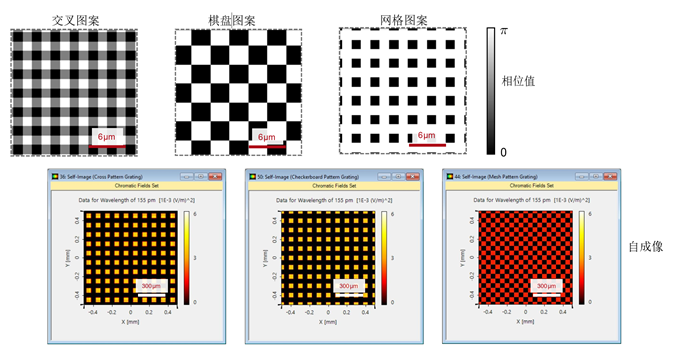

不同案例對比



走進VirtualLab Fusion



VirtualLab Fusion工作流程

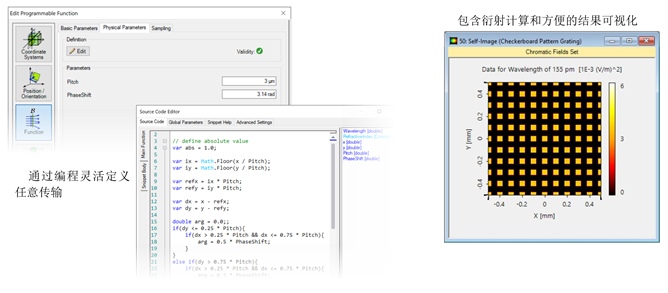

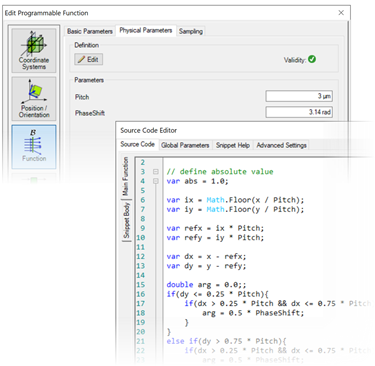

•指定或自定義透射函數

−如何使用可編程功能和示例(圓柱透鏡)[用例]

•選擇合適的探測器進行光場可視化

−電磁場探測器[用例]

•設置恰當?shù)母盗⑷~變換

−傅立葉變換設置–實例討論[用例]

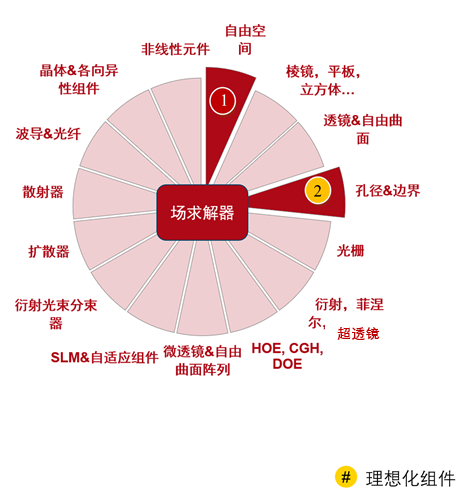

VirtualLab Fusion技術

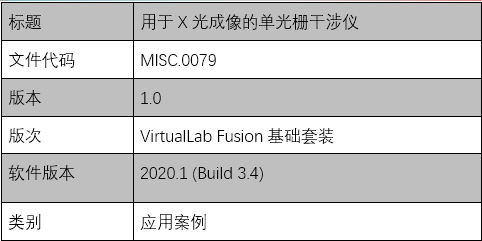

文件信息
