摘要
像光柵這樣的光學設備對光的偏振比較敏感。 因此，在仿真中適當考慮光的偏振非常重要。 在實際中，光柵有時會以非偏振光作為輸入。 作為兩個正交偏振態的平均值，我們?yōu)槟故玖巳绾卧赩irtualLab Fusion中建模這種用于光柵仿真的非偏振光。 為此，我們提供了示例來說明軟件中的相應設置。
光柵仿真中的非偏振光
•光柵分析
−對于使用傅立葉模態方法（FMM / RCWA）的單光柵分析，使用平面波入射來計算
例如：作為被研究光柵固有特性的衍射效率。
•非偏振平面波
−考慮到沿z方向的平面波，可以將非偏振光視為同一時間可以處于任何偏振態。

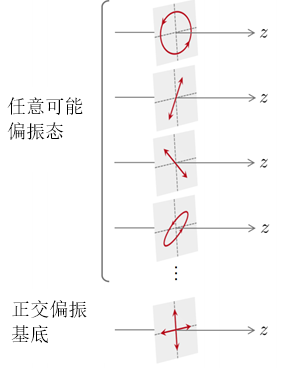

−任意偏振態可以沿兩個正交基底投影，并且統計上，非偏振光沿兩個正交基底給出相等的投影。
−因此，我們可以使用兩個正交狀態的平均值，并以非相干方式表示非偏振光。
光柵仿真中的光源設置

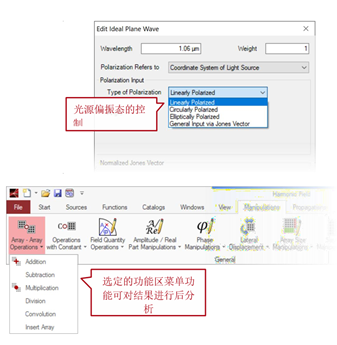

•手動控制光源偏振態
−在VirtualLab Fusion中，光始終以矢量形式表示，并且可以完全控制光源設置中的偏振態。
−按照基本概念，可以根據非偏振光的需要，以特定的輸入偏振態執行光柵仿真。 例如，通過選擇TE和TM偏振作為兩個正交基，分別執行光柵仿真，然后通過功能區菜單功能手動平均結果。
光柵仿真中的偏振相關分析器
•光柵偏振分析器

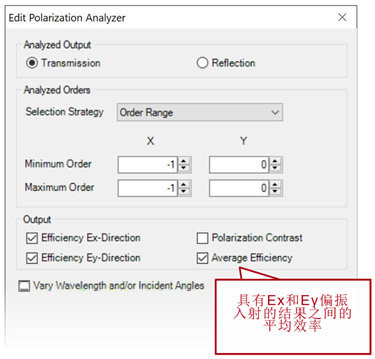

−為計算光柵衍射效率，VirtualLab Fusion提供了偏振分析器，用于研究偏振相關效應。
−偏振分析器，例如：光柵級次分析器對入射的偏振態具有額外控制。
−偏振分析器中的偏振設置獨立于光學裝置中的光源設置。

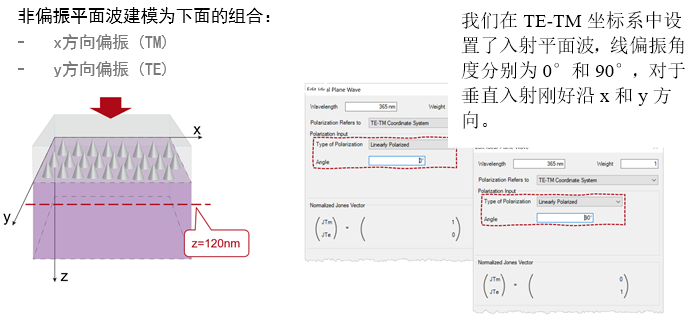

實例1：使用非偏振紫外光的Talbot圖像
建模任務

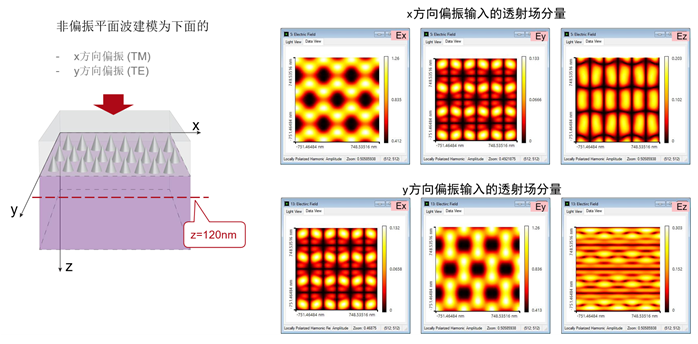

在特定位置檢測的場
在特定位置檢測的場

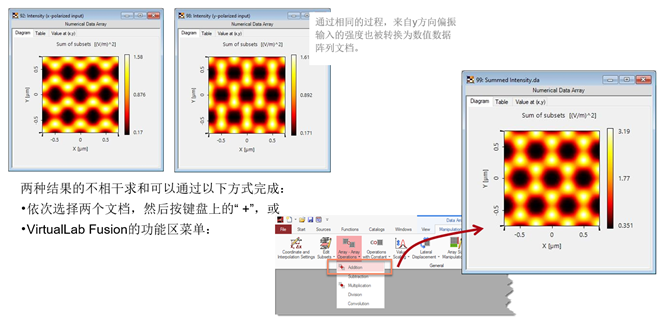

非相干求和

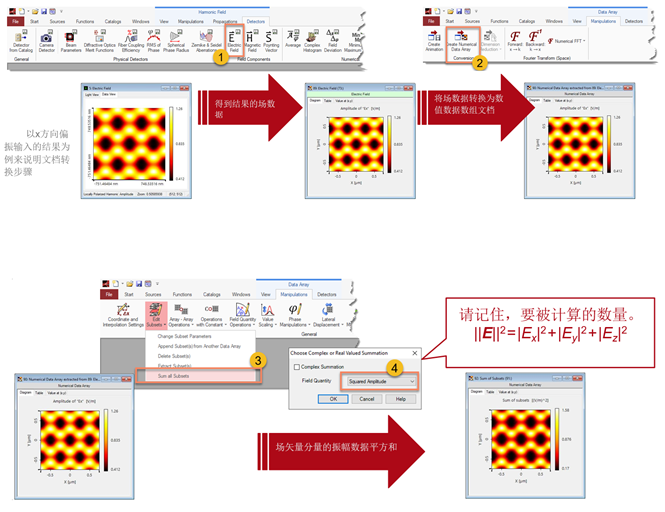

•兩個線性偏振輸入光束的結果可以通過功能區菜單功能來完成非相干求和。
•為了進行非相干求和，應將強度數據轉換為數值數據陣列文件。
非相干求和

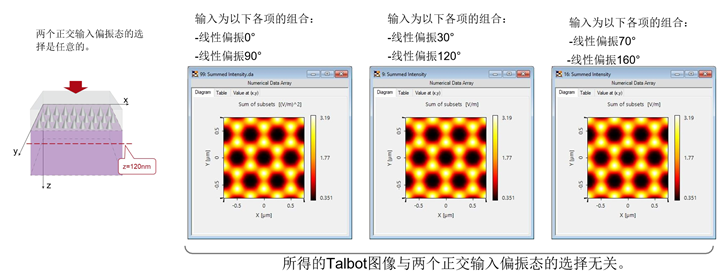

正交偏振態的選擇
實例2：偏振不相關透射光柵的分析

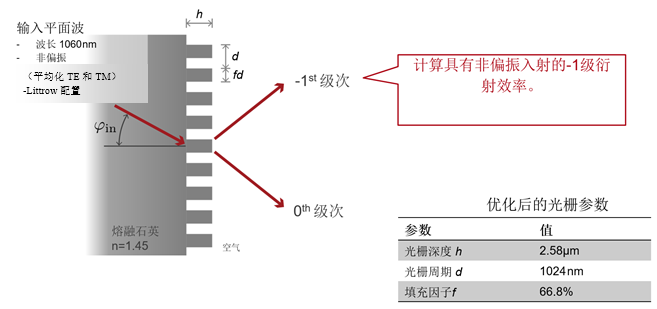

建模任務

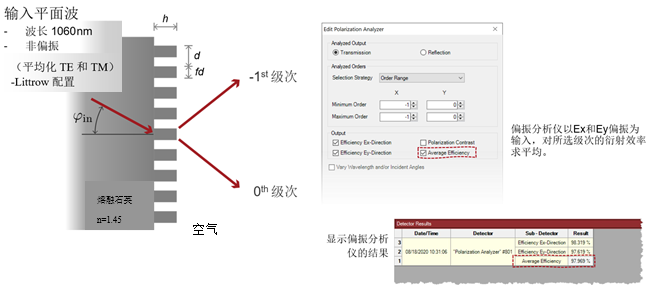

光柵偏振分析儀

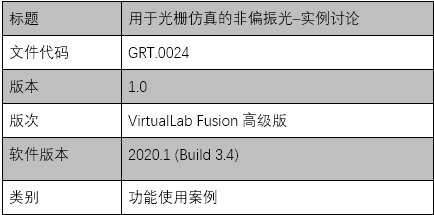

文件信息
|
