如何使用可編程函數及案例(圓柱形透鏡)
時間:2020-07-29 11:22來源:訊技光電作者: 技術部點擊:次打印
摘要


我們最基本的目標之一是為光學模擬提供最大的通用性。在本教程中,我們將解釋如何使用可編程函數,可以將其認為是一個理想化的組件,作用在一個平面上:工作流程需要在x、y平面上定義一個與位置相關的復數函數,然后將其乘以輸入場。我們以一個理想的圓柱形透鏡為例來詳細介紹整個過程。

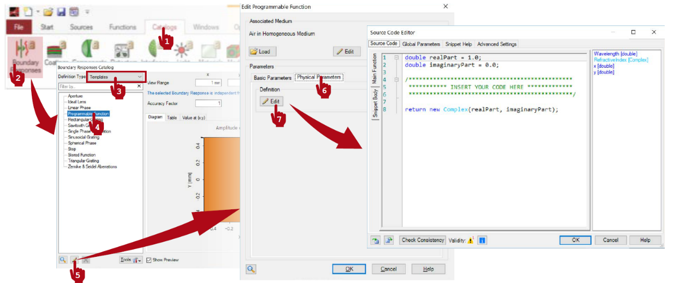

在哪里可以找到可編程函數:目錄

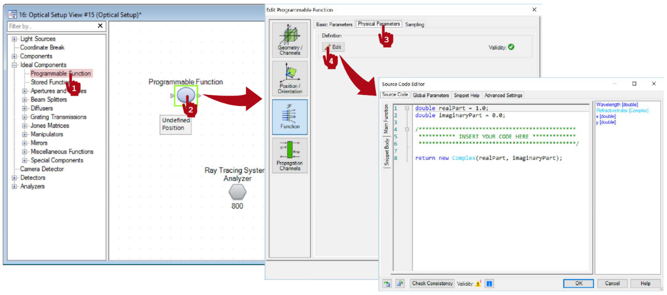

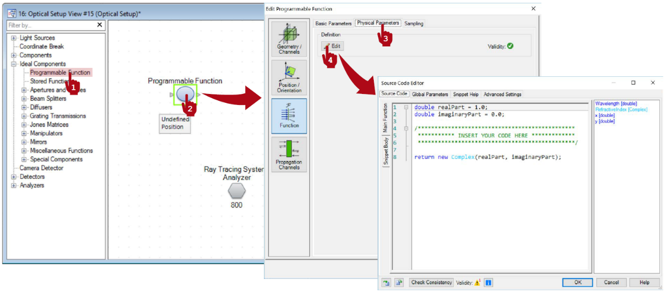

在哪里可以找到可編程函數:光學設置

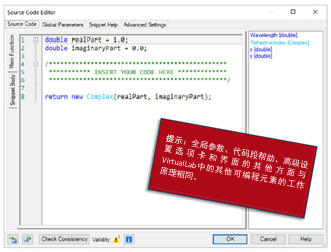

編寫代碼


•右邊的面板顯示了可用的獨立參數列表。
•波長是一個默認的獨立參數,允許用戶實現色散的理想元件(函數)。
•折射率是另一個默認的獨立參數,用于讀取嵌入介質的復數折射率。
•最后,x和y是最后兩個默認的獨立參數。它們跨越了定義理想元件(函數)的平面。

編寫代碼


•主函數對每個x、y(可能也是波長)必須返回一個復數值,然后將其乘以輸入場。
•使用代碼段將代碼中的部分代碼分組到支持函數中。
•注意,可以在可編程函數的代碼中使用導入的參考場和/或堆棧及其相關參數。參考場和堆?梢栽谌謪(shù)選項卡中定義。

采樣


•用戶必須確保采樣(元件后方的場)足夠精細,以分辨可編程功能引入的頻率。
•為此,請使用采樣選項卡。
•請注意,采樣可能取決于定義的全局參數的實際值。

輸出


•可編程函數在一個平面(在x,y范圍)上定義的每個波長上產生一個復值函數。
•在光學設置中,它被乘以輸入場。
•提示:已經被編程為一個函數的代碼段也可以在可編程光源中使用,反之亦然。
•該函數可以保存在邊界響應目錄中,以便以后使用。

圓柱形透鏡函數的編程
圓柱形透鏡
圓柱形透鏡的函數是相位調制的形式:
f→焦距
k→波數
α→光軸與透鏡焦距方向之間的夾角

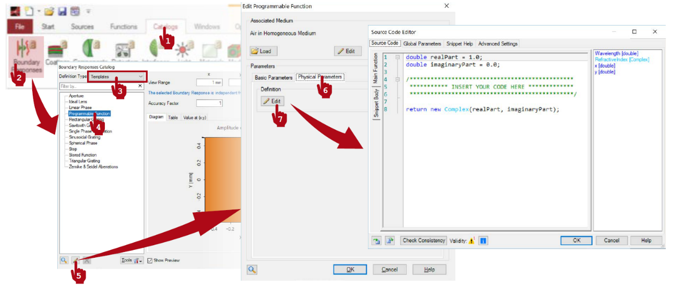

在哪里可以找到可編程功函數:目錄


在哪里可以找到可編程函數:光學設置

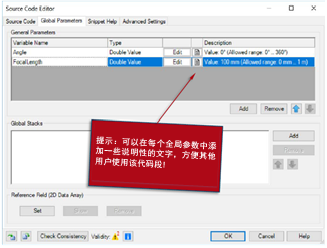

編程界面:全局參數

•打開編輯對話框進入全局參數選項卡。
•在這里,添加和編輯兩個全局參數。
- double Angle=0度(0度,360度):表示光軸和對焦方向形成的角度。
- double FocalLength=100 mm(0 m,1 m):表示透鏡的焦距。
•使用帶有小 "注釋 "圖標的按鈕,為你的自定義全局參數添加一些解釋。

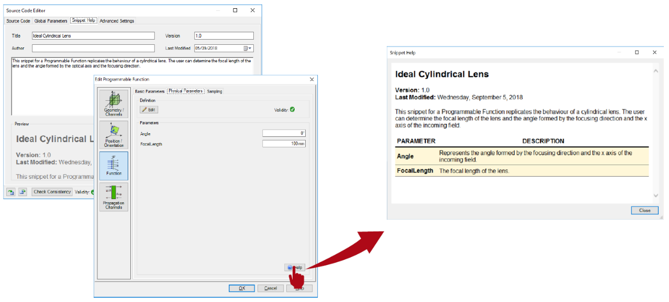

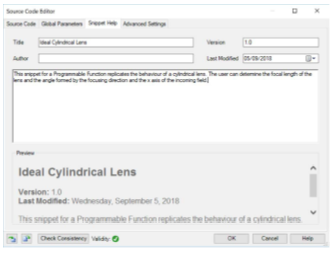

編程界面:代碼段幫助


•選項:你可以使用代碼段幫助選項卡來編寫指令、說明和一些與你的代碼段相關聯的元數據。
•這個選項對追蹤你使用可編程元素的進度非常有幫助。
•當可編程序元素以后被移交給其他用戶處理時,這個選項特別有用!

編程接口:代碼段幫助

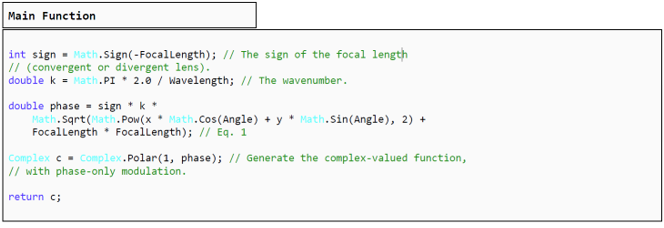

編程界面:編寫代碼

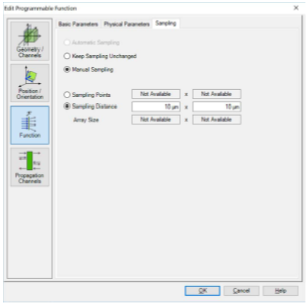

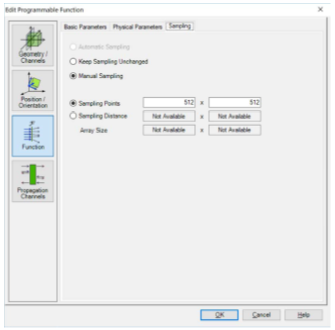

采樣

•根據入射場的屬性和自定義功能,用戶必須在采樣選項卡中確定適當?shù)牟蓸印?/div>
•例如,在我們的圓柱形透鏡的情況下,對于軸上準直入射光束,對于較小焦距的鏡頭,采樣必須更細(采樣點數量更多)。

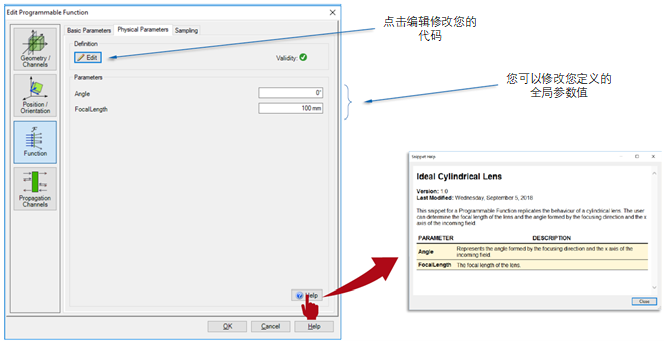

編程界面:使用你的代碼

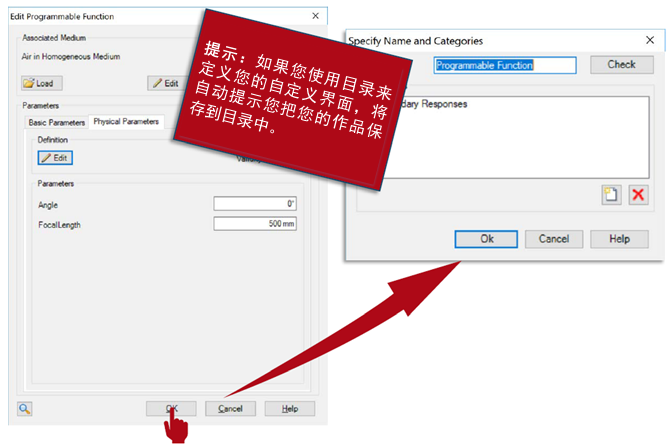

保存自定義的函數到目錄

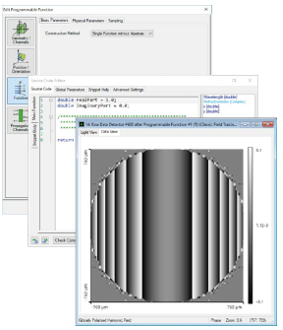

可編程函數的輸出


測試代碼

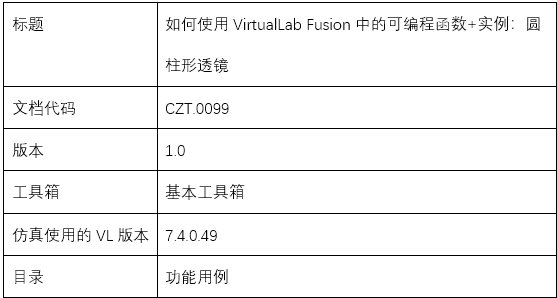

文件信息
