用于光學檢測的斐索干涉儀

摘要



斐索干涉儀是工業上常用的一種光學測量儀器，常用于高精度的光學表面質量檢測。利用VirtualLab Fusion的非序列追跡技術，我們建立了斐索干涉儀，并將其用于測試不同的光學表面，如柱面和球面，可以發現由此產生的干涉條紋對表面輪廓很敏感。

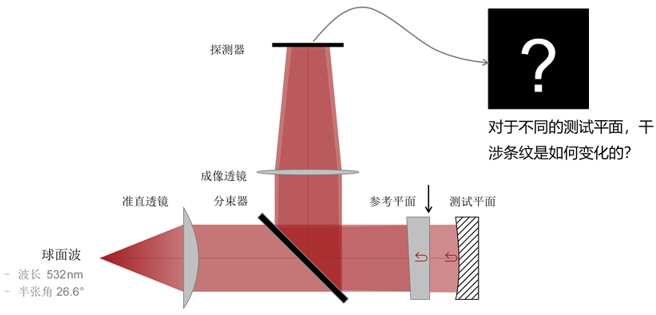

建模任務

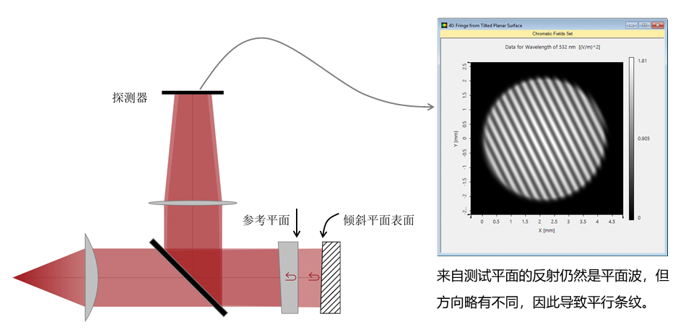

觀測傾斜平面

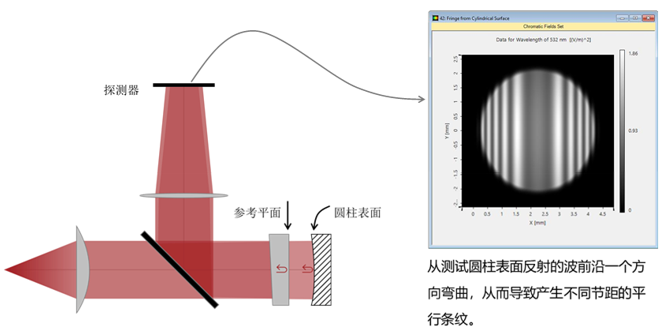

觀測柱面

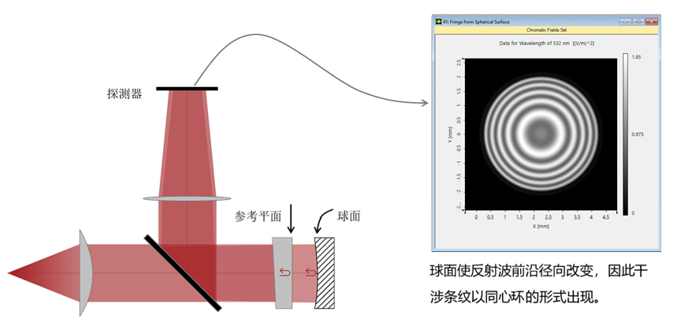

觀測球面



走進VirtualLab Fusion



VirtualLab Fusion的工作流程

 設置輸入場

- 基本光源模型 [教學視頻]

 使用表面構造真實元件



 定義元件的位置和方向

- LPD II：位置和方向 [教學視頻]

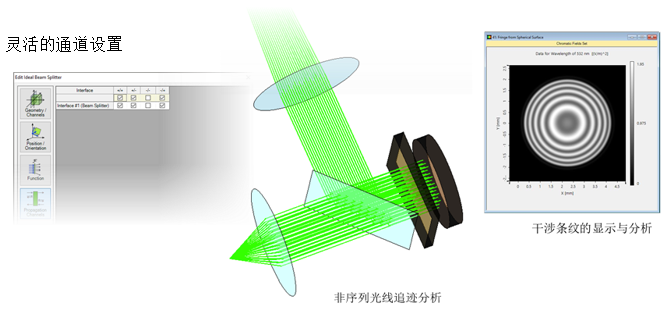

 為非序列場追跡設置合適的通道

- 非序列場追跡的頻道設置 [用例]

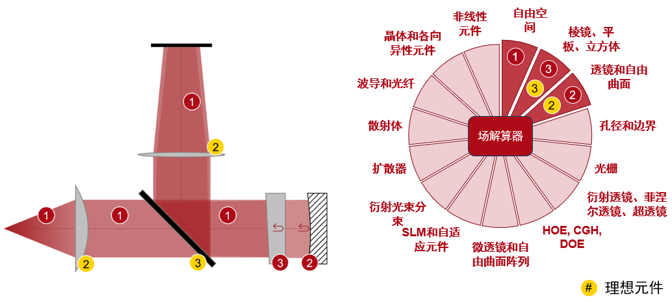

VirtualLab Fusion技術

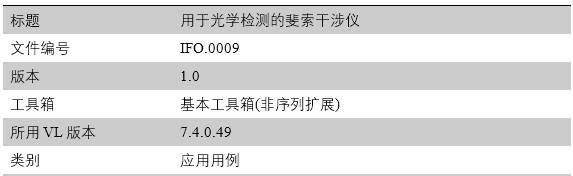

文件信息



延伸閱讀
- 基于激光的邁克爾遜干涉儀和干涉條紋探測

- 馬赫-澤德干涉儀
