1. 摘要
高NA物鏡廣泛用于光刻,顯微等技術。因此,聚焦仿真中考慮光的矢量性質至關重要。VirtualLab可以非常便捷地對此類鏡頭進行光線追跡和場追跡分析。通過場追跡,可以清楚地觀察由于矢量效應引起的聚焦光斑失對稱現象。利用相機探測器和電磁場探測器能夠?qū)劢箙^(qū)域進行靈活全面的研究,進而加深對矢量效應的理解。
2. 建模任務
3. 概述

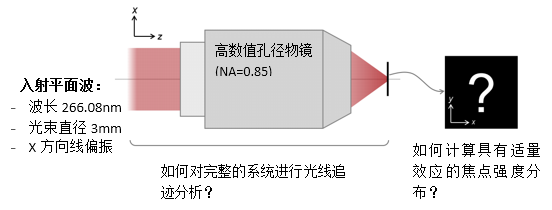

示例系統包含了高數值孔徑物鏡
下一步,我們將闡述如何遵循VirtualLab中推薦的工作流程執行示例系統的仿真。
4. 光線追跡仿真
首先,選擇“Ray Tracing System Analyzer”作為仿真引擎。
點擊“Go!”。

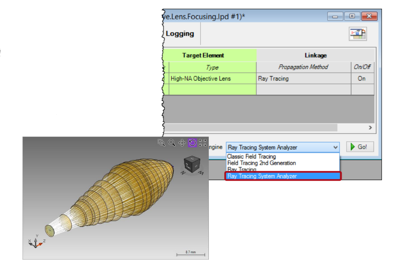

隨即獲得3D光線追跡結果
然后,選擇“Ray Tracing”作為仿真引擎。
點擊“Go!”。

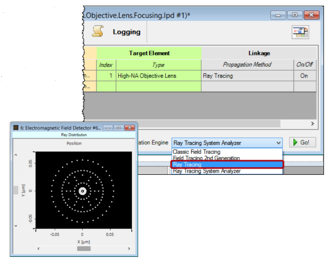

隨即獲得點列圖(2D光線追跡結果)。
5. 場追跡仿真
轉換到場追跡,并選擇“Field Tracing 2nd Generation”作為仿真引擎。
點擊“Go!”。
6. 場追跡結果(相機探測器)

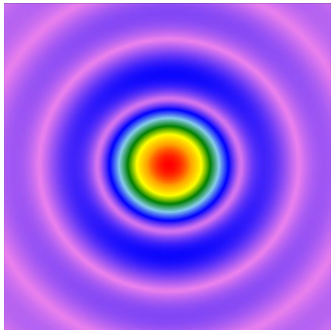

上圖所示為僅通過疊加Ex和Ey場分量得到的強度分布。
下圖所示為通過疊加Ex,Ey和Ez分量得到的強度分布:由于在高NA條件下相對較大Ez分量,導致聚焦光斑明顯的失對稱性。
7. 場追跡結果(電磁場探測器)

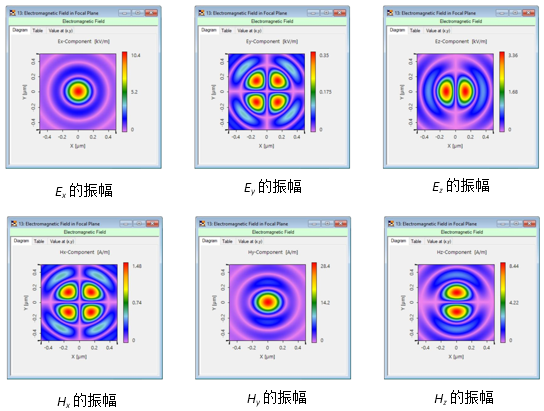

利用電磁場探測器,我們可以獲得多有電磁場分量的結果
