薄元近似（TEA）與傅立葉模態方法（FMM）在光柵建模中的對比

摘要

薄元近似（TEA）是一種廣泛使用的方法，例如傅立葉光學計算光柵的衍射效率。 然而，眾所周知，相對較小的光柵周期，該近似變得不準確。 在此示例中，我們選擇兩種類型的透射光柵：正弦光柵和閃耀光柵。 我們同時使用TEA和FMM（也稱為RWCA，是嚴格算法）來分析具有不同周期的此類光柵，并通過比較結果來研究這兩種方法的特性。

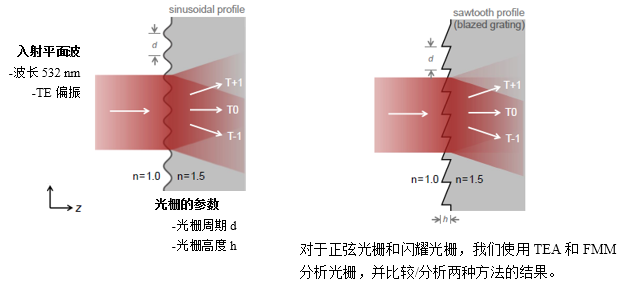

建模任務

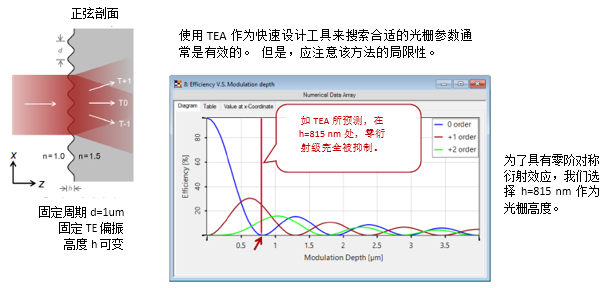

正弦光柵—效率與高度（TEA）

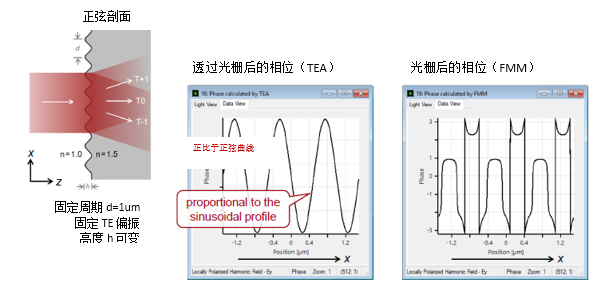

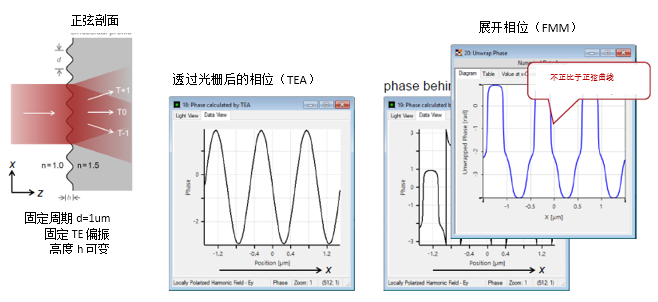

正弦光柵—透射相位曲線



正弦光柵—透射相位曲線



正弦光柵—衍射效率

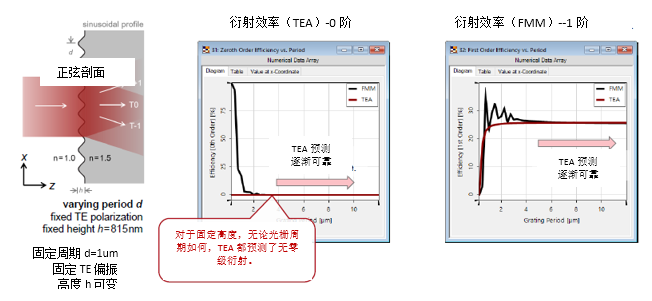

正弦光柵—效率與周期

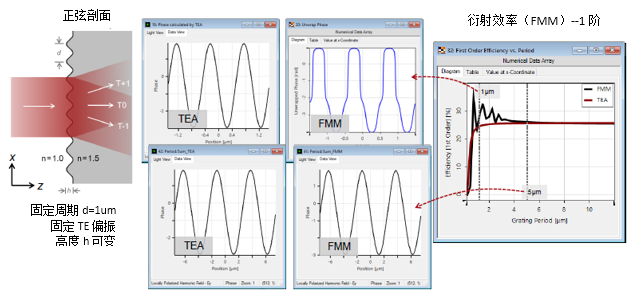

正弦光柵—特定周期下的相位曲線

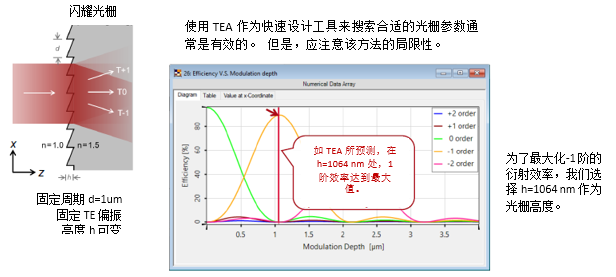

閃耀光柵—效率與高度（TEA）

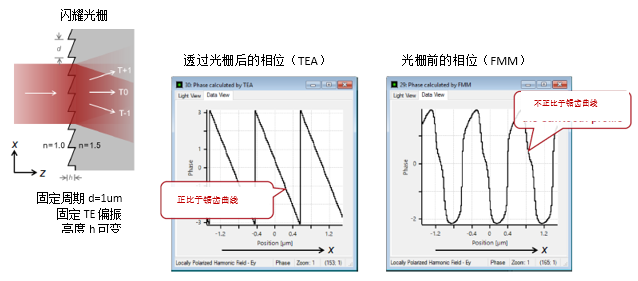

閃耀光柵—透射相位曲線

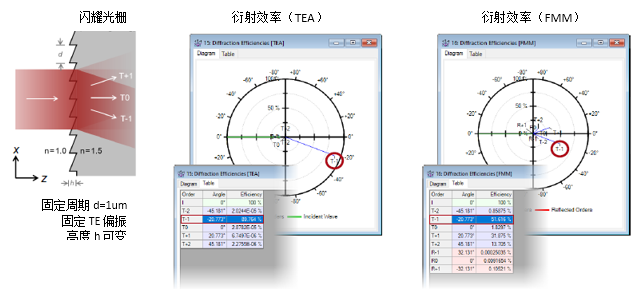

閃耀光柵—衍射效率

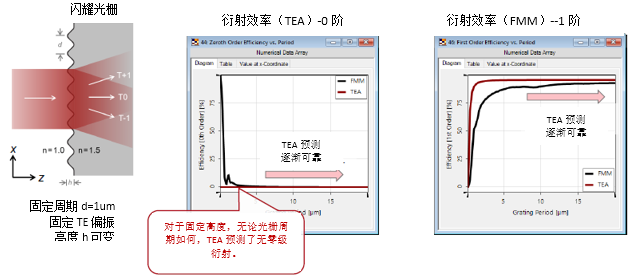

閃耀光柵—效率與周期

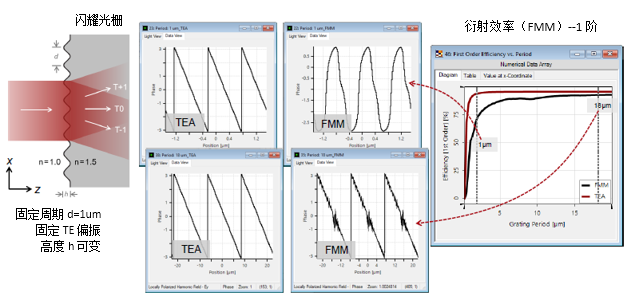

閃耀光柵—特定周期下的相位曲線

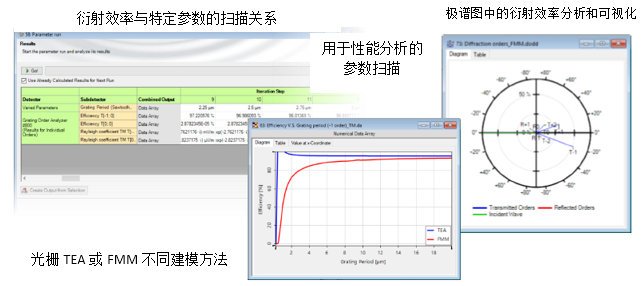

VirtualLab Fusion一瞥



VirtualLab Fusion工作流程

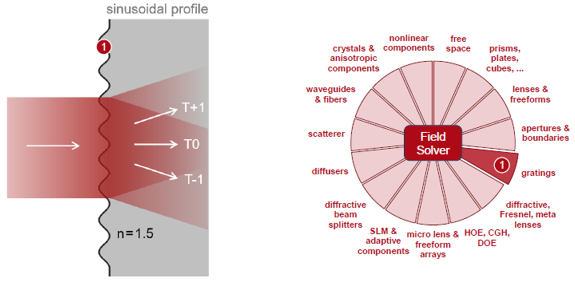

VirtualLab Fusion技術

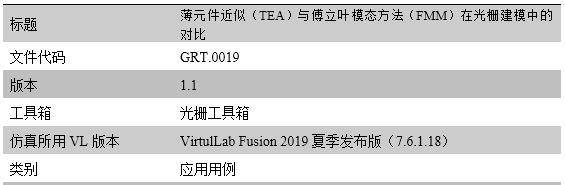

文件信息
