參數運行的可編程模式的應用

摘要


參數的系統性變化對復雜光學系統的詳細研究具有重要意義。VirtualLab Fusion允許通過所謂的參數運行功能來實現參數的變化。通過使用參數運行，可以根據分析任務的需求任意配置這些變化。此外，特殊的可編程模式允許自由配置，以提供完全可自定義的參數變化。通過實例介紹了該可編程模式的應用。

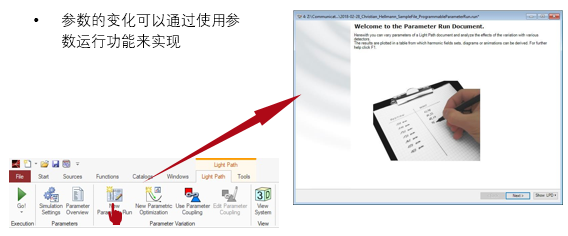

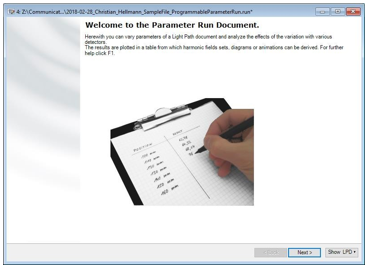

參數運行的初始化



參數的選擇和變化范圍

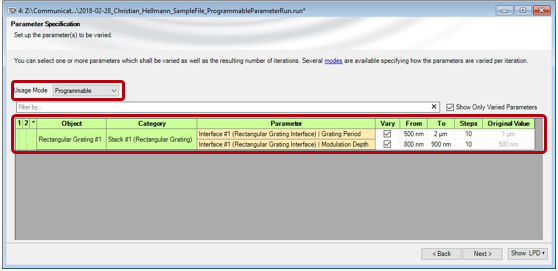

 在第二頁，必須選擇參數運行的模式

 在下表中，可以選擇所需的變化參數，以及相應的變化范圍和變化步數

 在這個例子中，矩形光柵的周期和高度是變化的

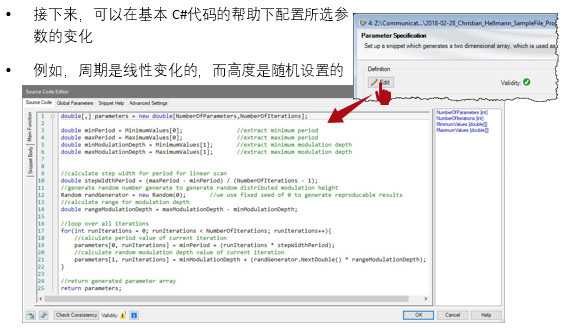

參數運行的自定義



參數運行的自定義

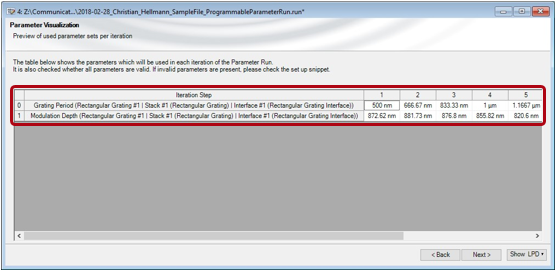

 在下一頁，顯示了配置的參數運行的迭代



參數運行的設置

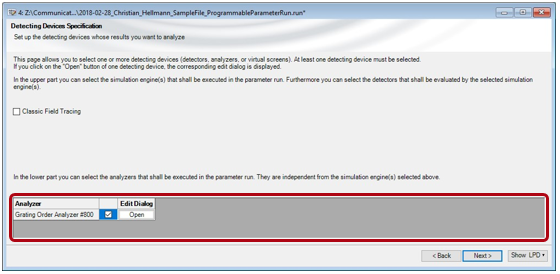

 接下來，對于參數運行的所有模式，必須選擇所需的仿真引擎和/或分析器。

 在本例中，只使用了光柵級次分析器





參數運行的設置

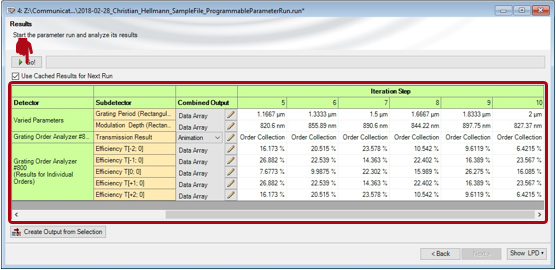

 然后單擊Go開始計算

 計算完成后，所有結果如下表所示。

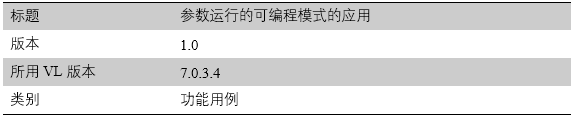

文件信息
