諧振波導光柵的嚴格分析

1. 摘要

由于波長、位相和偏振的可調諧特性，諧振波導光柵(RWG)可根據需求不同應用于研究和工業。RWG的結構包含與光柵密接的高折射率波導薄膜。波導支持多個導波模式，根據其厚度的變化，模式數量也隨著變化。在此示例中，我們?cè)赩irtualLab Fusion中應用了Fourier模態方法（FMM）來嚴格分析RWG的屬性。

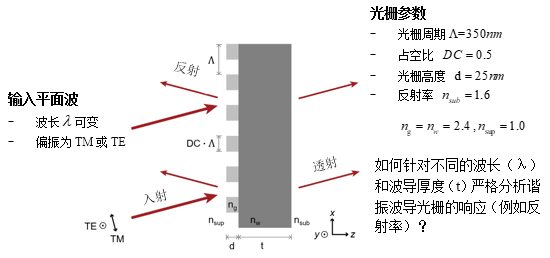

2. 建模任務

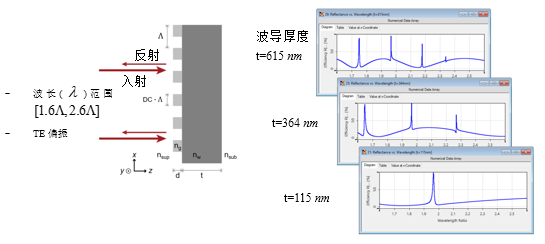

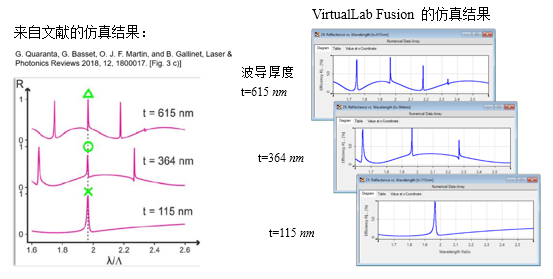

3. 反射率隨波長變化

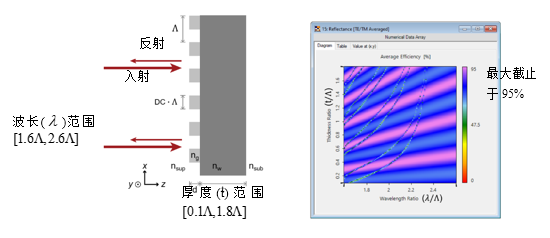

4. 特定波導厚度下的反射率

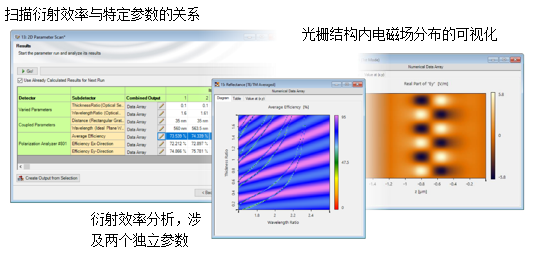

5. VirtualLab Fusion 一瞥



6. VirtualLab Fusion 中的工作流程

 構造光柵結構

−使用界面配置光柵結構[用例]

−使用特殊介質配置光柵結構[用例]

 分析光柵衍射效率

−光柵階次分析儀[用例]

 通過參數掃描檢查不同參數的影響

−參數掃描文檔的使用[用例]

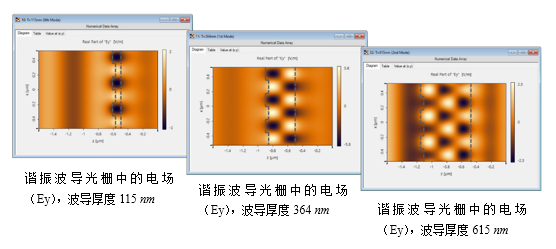

 計算光柵結構內的場

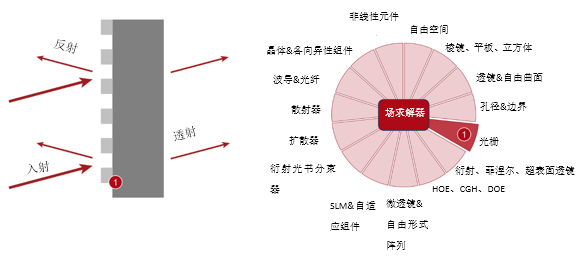

7. VirtualLab Fusion 技術

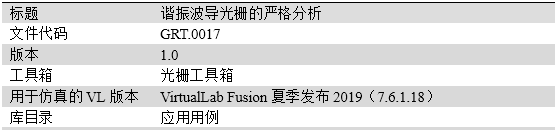

8. 文件信息
