Debye-Wolf積分計算器的用法
時間:2019-12-30 12:17來源:訊技光電作者: 技術部點擊:次打印
摘要

眾所周知,Debye-Wolf積分可用于以半解析的方式計算焦平面附近的矢量場。Debye-Wolf積分通常用作分析高數值孔徑顯微鏡成像情況的基本工具。 基于理想化模型,因此不需要精確的鏡頭規格即可進行計算。 該案例將說明如何在VirtualLab中使用Debye-Wolf積分計算器。

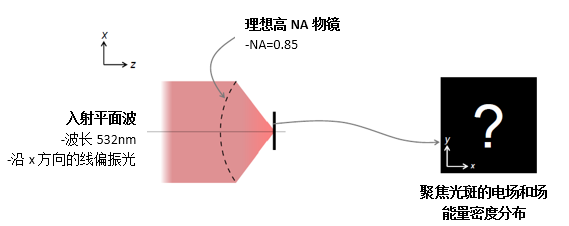

建模任務


開啟Debye-Wolf積分計算器

•我們直接單擊計算器,然后選擇Debye Wolf積分計算器。
•接下來,我們分別設置光源,光學設置和數值參數。


光源-入射場

此處的波長設置為532 nm。
全局偏振設置為線性。角度0表示場矢量在x軸上。
也可以選擇其他類型的偏振,如圓偏振、橢圓偏振和通過瓊斯矢量設置的一般性輸入。
輸入場的形狀是Debye-Wolf積分中定義的圓形。


光學裝置參數

聚焦區域的折射率由材料的復折射率的實部得出,即不考慮吸收。
數值孔徑設置為0.85。
• 焦距設置為10毫米。
從焦平面到探測場的距離設置為0微米。


數值設置

直接設置場大小,或單擊“估計場大小”按鈕在VirtualLab中進行估計。
采樣點是指對空間域中的結果場進行采樣。
“方向數”是指整個數值孔徑在角域中的采樣點。
單擊創建結果,顯示電場和能量密度。

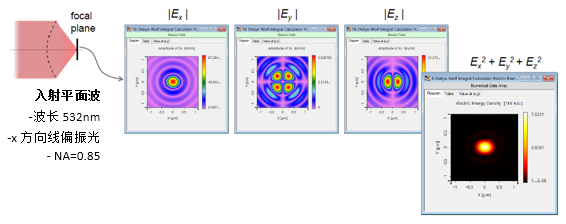

近焦平面的電場和能量密度

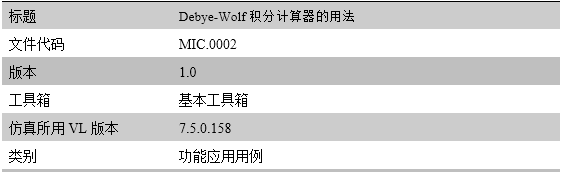

文件信息





進一步閱讀
- - Debye-Wolf積分研究理想的矢量聚焦情況
- - 分析高NA物鏡聚焦
