全場光學相干掃描干涉儀

摘要



掃描干涉儀是用于執行表面高度測量的技術。 通過利用白光光源的低相干性，僅當光程長度差在相干長度內時才會出現干涉圖樣。 因此，它可以實現精確的顯微鏡測量。在本案例中，氙氣燈和邁克爾遜干涉儀被構建并用于測量表面平滑變化的樣品。

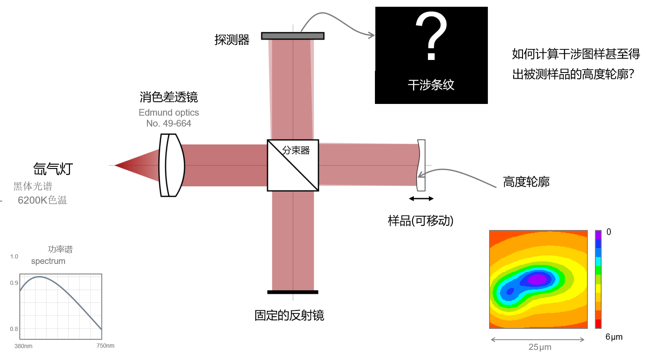

建模任務

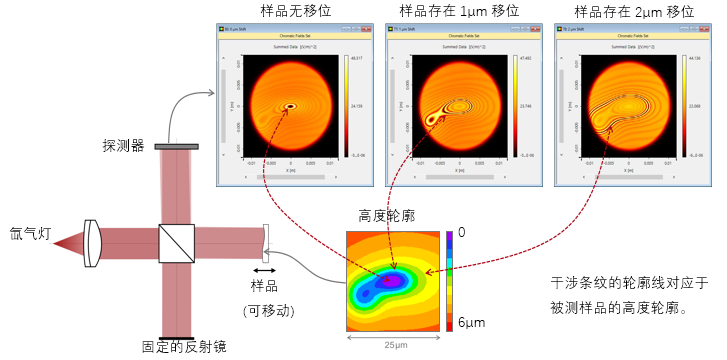

仿真干涉條紋





走進VirtualLab Fusion





VirtualLab Fusion中的工作流程



•設置輸入場
−基本光源模型[教程視頻]

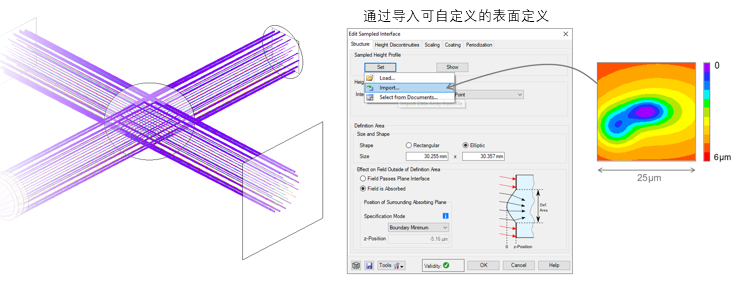

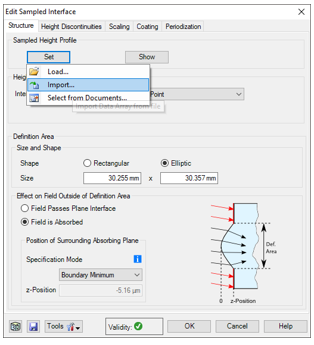

•使用導入的數據自定義表面輪廓
•定義元件的位置和方向
− LPD II：位置和方向[教程視頻]
•正確設置通道以進行非序列追跡
−非序列追跡的通道設置[用例]
•使用參數運行檢查影響/變化
−參數運行文檔的使用[用例]

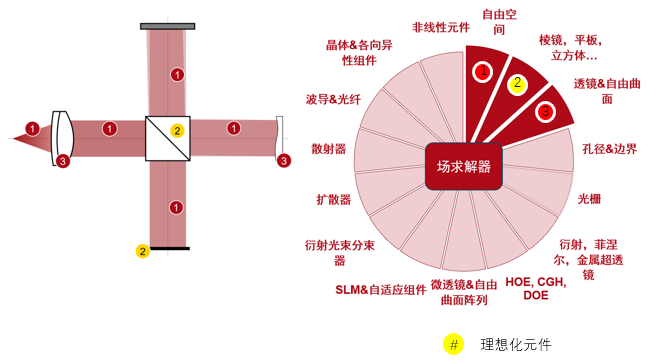

VirtualLab Fusion技術

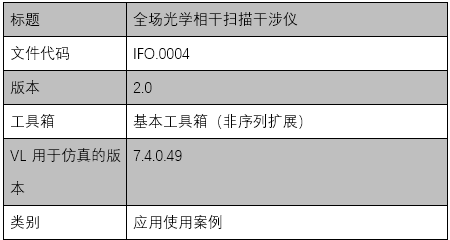

文件信息
