摘要

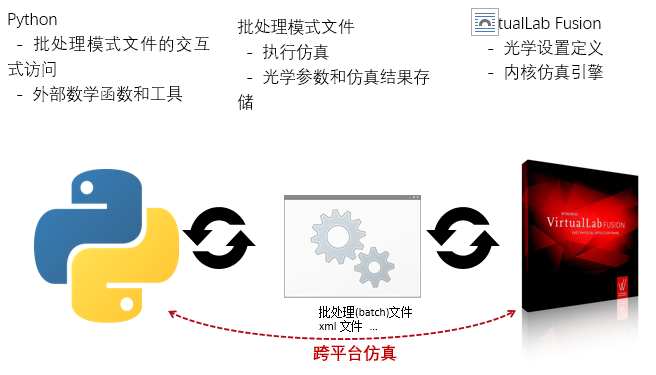

復雜光學系統的建模和設計通常需要同時使用多個軟件，因為單個軟件很難為研究的不同領域提供所需的功能。通過標準批處理模式，我們演示了如何使用Python訪問VirtualLab Fusion中的場求解器并使用Python執行光學仿真。 本示例演示了如何進行嚴格光柵分析和參數掃描。
工作流程概述
在VirtualLab Fusion中定義光學設置

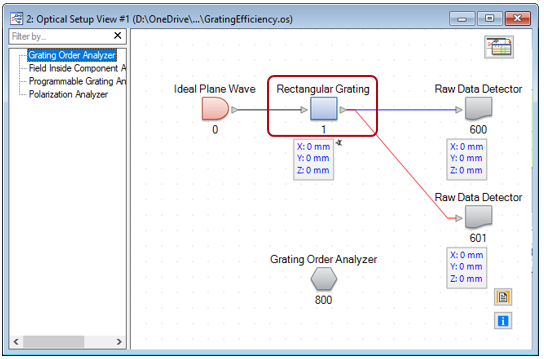

在VirtualLab中生成相應的光學設置

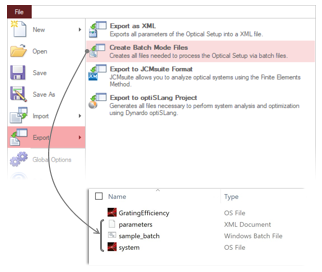

創建批處理模式文件
•首先,我們?yōu)檫x定的光學設置創建批處理模式文件。
•在所選文件夾中，生成三個新文件
- parameters.xml
包含VirtualLab光學設置的所有參數的xml文件
- sample_batch.bat
包含要執行的命令的批處理文件
- system.os
包含原始光學設置的os文件（VirtualLab文件格式）

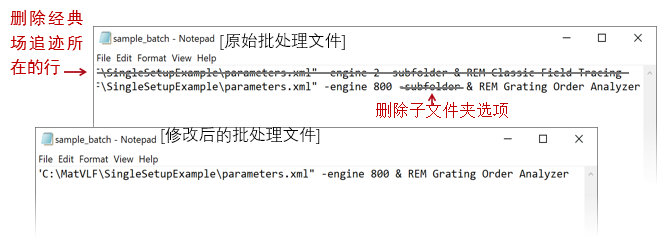

修改批處理文件
•打開批處理文件，例如在記事本中打開
- 刪除輸出選項
（在此示例中，沒有子文件夾）
- 并修改仿真引擎
（在本例中，僅使用光柵級次分析器）
使用批處理文件執行仿真
•建議先執行批處理文件，并將其作為完整工作流程的預檢查。
•執行后，將生成一個新文件
- 結果
包含結果值的xml文件

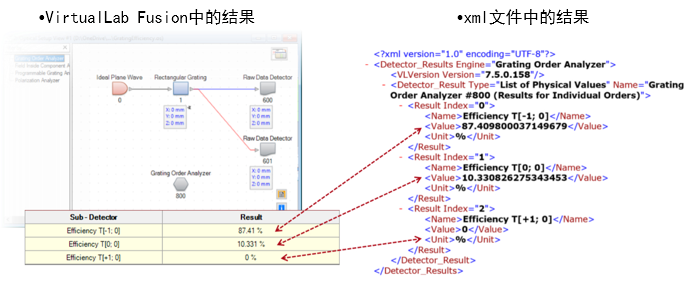

•也可以打開結果xml文件以檢查結果值。

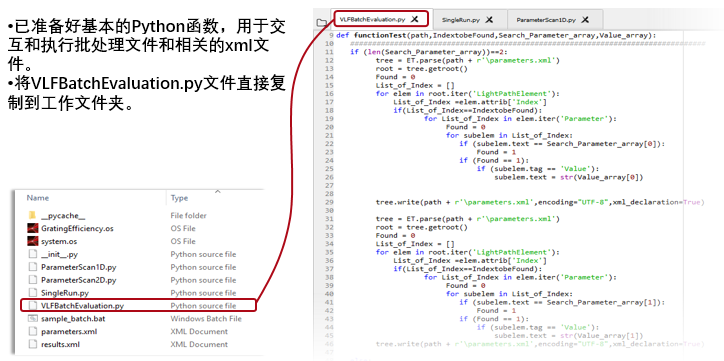

使用Python執行仿真（通過批處理）
使用 Python執行仿真（通過批處理）
參數掃描 - 變化單個參數

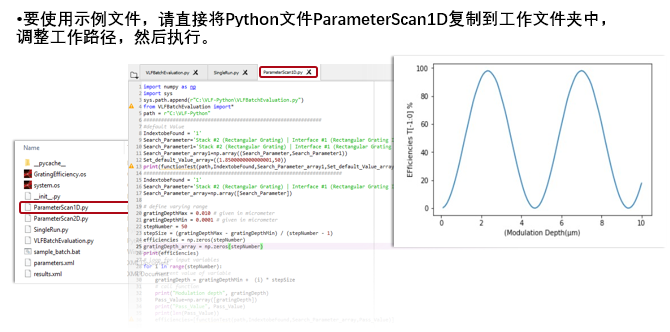

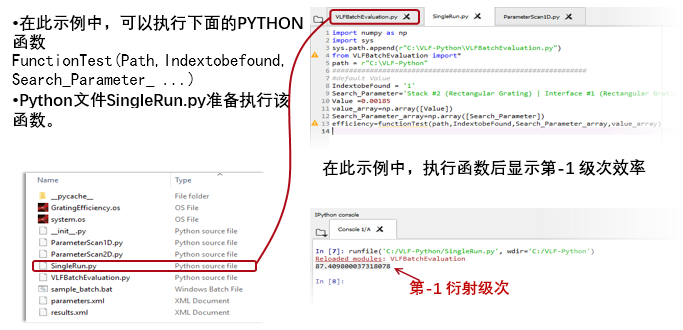

•Python基礎文件也可以用作另一個Python文件中的子函數。
•作為示例，我們演示了如何掃描光學設置中的選定參數，并檢查對結果的影響。

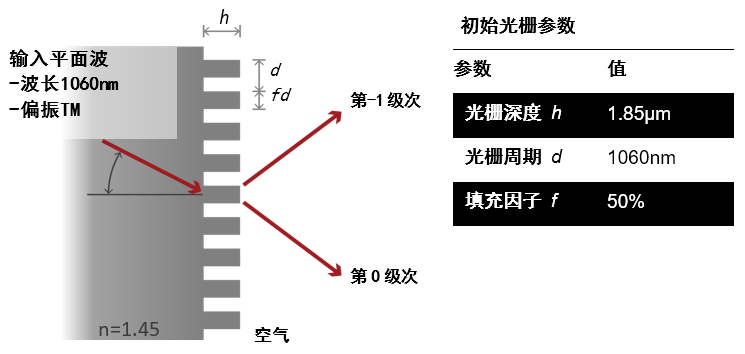

•在此例子中，光柵深度是變化的，主要研究的是第-1級的衍射效率。
參數掃描 - 變化單個參數
參數掃描 - 變化多個參數
•可以靈活地應用PYTHON基礎文件。
•例如，可以改變多個變量并在參數空間上進行多維掃描。
•在此示例中，光柵深度和填充因子都是變化的，主要研究的是第-1級次的衍射效率。

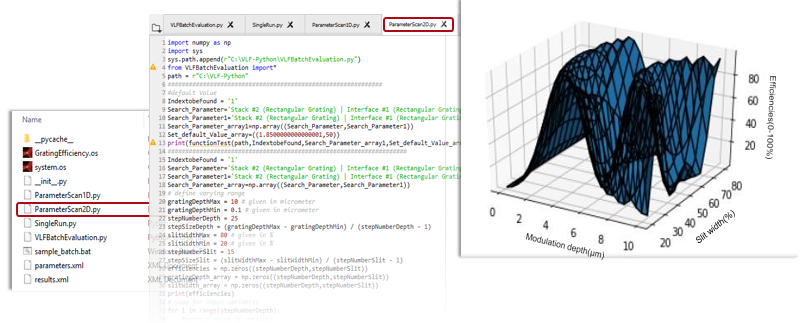

2D參數掃描 - 變化多個參數
•要使用示例文件，請直接將Python文件ParameterScan2D復制到工作文件夾中，調整工作路徑，然后執行。
文件信息
|
