使用VirtualLab Fusion和MATLAB進行跨平臺光學建模和設計
時間:2021-09-25 20:08來源:訊技光電作者: 技術部點擊:次打印

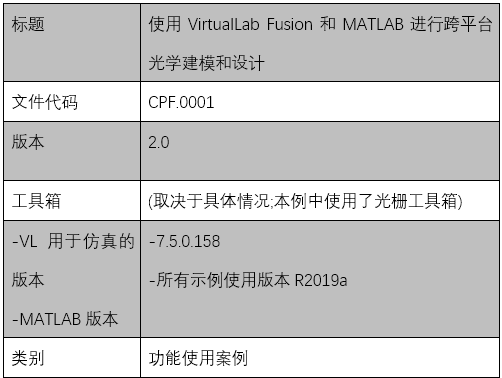

摘要

因為單個軟件很難為研究中的不同領域提供所需的功能,所以通常復雜光學系統的建模和設計通常需要同時使用多個軟件。 通過標準批處理模式,我們演示了如何使用MATLAB訪問VirtualLab Fusion的場解算器并使用MATLAB執行光學仿真。 本示例展示了基于多種配置的嚴格光柵分析,參數掃描和優化。

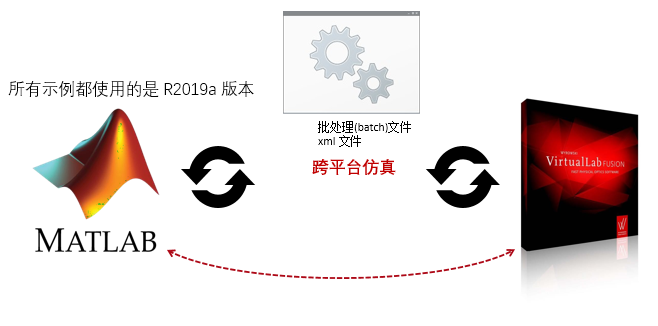

工作流程概述

MATLAB
 - 批處理模式文件的交互式訪問
 - 外部數學函數和工具

批處理模式文件
 - 執行仿真
 - 光學參數和仿真結果存儲

VirtualLab Fusion
 - 光學設置定義
 - 內核仿真引擎

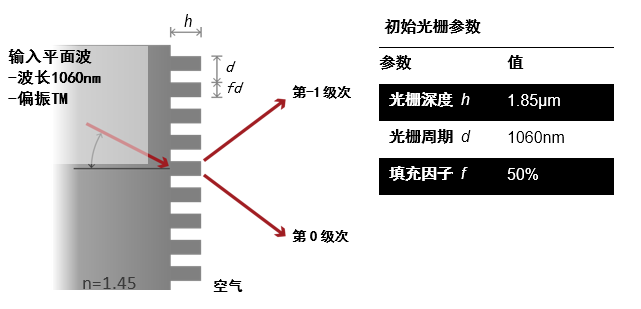

在VirtualLab Fusion中定義光學設置

在VirtualLab中生成相應的光學設置




創建批處理模式文件

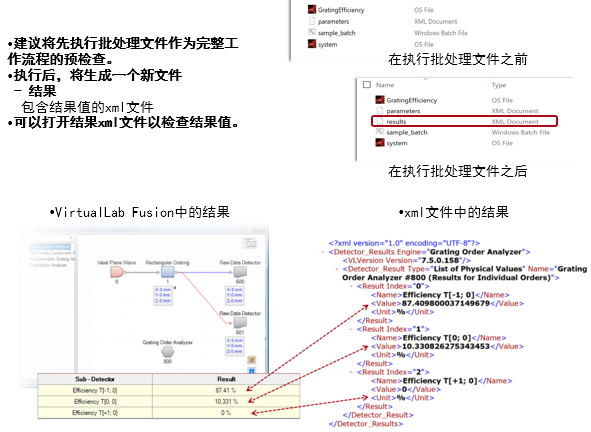

•首先,我們?yōu)檫x定的光學設置創建批處理模式文件。
•在所選文件夾中,生成三個新文件
 - parameters.xml
包含VirtualLab光學設置的所有參數的xml文件
 - sample_batch.bat
包含要執行的命令的批處理文件
- system.os
包含原始光學設置的os文件(VirtualLab文件格式)

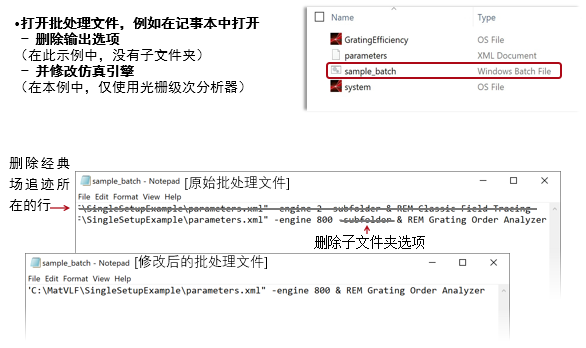

修改批處理文件


使用批處理文件執行仿真

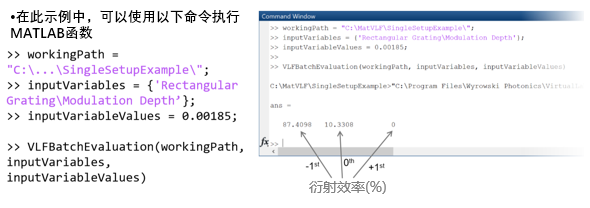

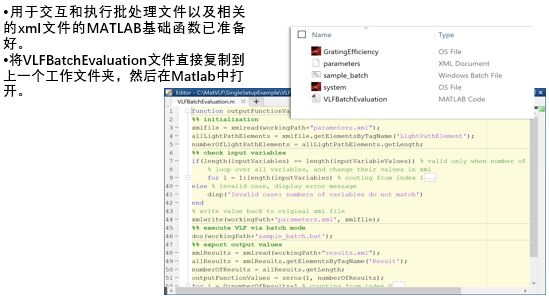

使用MATLAB執行仿真(通過批處理)


使用MATLAB執行仿真(通過批處理)

參數掃描 - 變化單個參數

•MATLAB基礎文件也可以用作另一個MATLAB文件中的子功能。

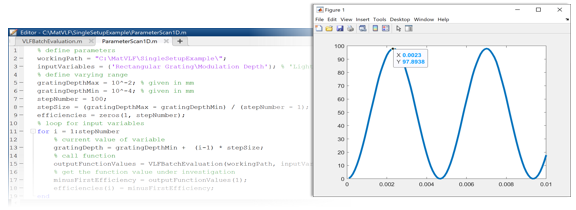

•作為示例,我們演示了如何掃描光學設置中的選定參數,并檢查對結果的影響。

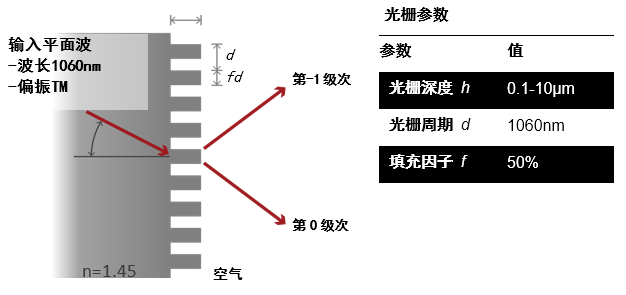

•在此例子中,光柵深度是變化的,主要研究的是第-1級的衍射效率。

參數掃描 - 變化單個參數

•要使用示例文件,請直接將MATLAB文件ParameterScan1D復制到工作文件夾中,調整工作路徑,然后執行。


參數掃描 - 變化多個參數

•可以靈活地應用MATLAB基礎文件。

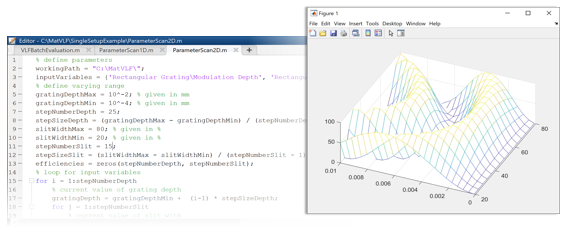

•例如,可以改變多個變量并在參數空間上進行多維掃描。
•在此示例中,光柵深度和填充因子都是變化的,主要研究的是第-1級次的衍射效率。


參數掃描 - 變化多個參數

•要使用示例文件,請直接將MATLAB文件ParameterScan2D復制到工作文件夾中,調整工作路徑,然后執行。

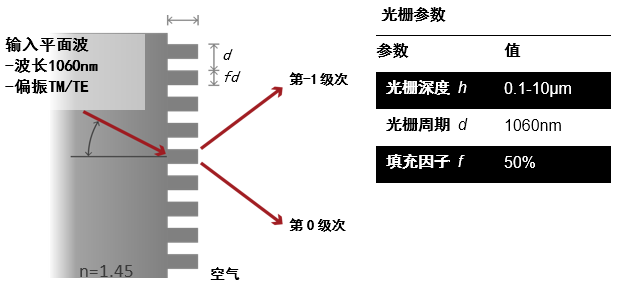

多配置仿真


在多個配置中變化單個參數

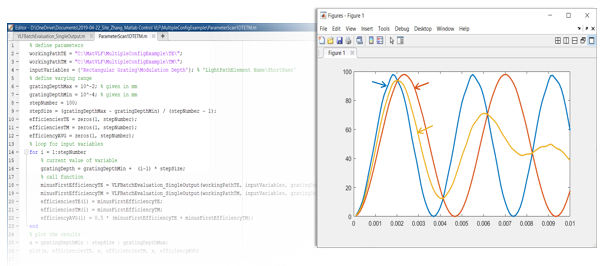

•使用MATLAB基礎文件訪問每個配置的子函數,我們定義了另一個具有變化參數的.m文件。

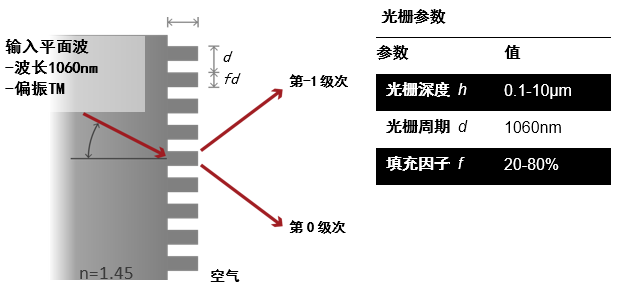

•作為示例,我們演示了如何在TE和TM配置中改變光柵深度。
•主要研究的是兩種偏振狀態的第-1階的衍射效率以及它們的平均值。


在多個配置中變化單個參數

•要使用示例文件,請直接將MATLAB文件ParameterScan1DTETM復制到工作文件夾中,調整工作路徑,然后執行。

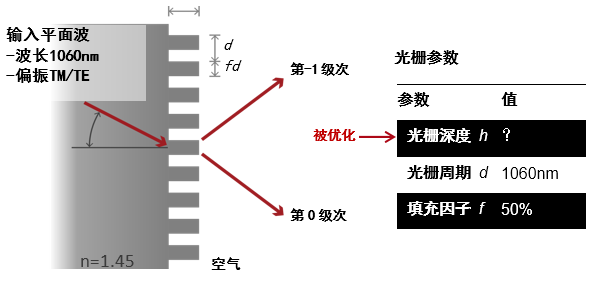

具有多個配置的參數優化

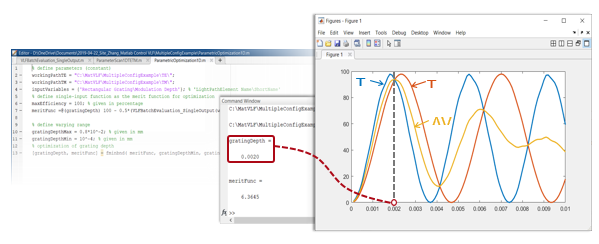

•基于前面的示例,我們演示了如何通過使用Matlab內置的最小化函數優化所選參數來代替掃描。
•例如,將光柵深度設置為變量,并且TE和TM偏振的平均效率將被最大化。


•要使用示例文件,請直接將MATLAB文件ParameterScan1DTETM復制到工作文件夾中,調整工作路徑,然后執行。
