傾斜光柵的參數優化與容差分析

摘要

對于如背光、光學連接器和近眼顯示等許多應用來說，光如何高效地耦合到波導結構中是一個重要問題。對于這些應用，眾所周知傾斜光柵可以高效率地耦合單色光。這個例子展示了使用嚴格的傅立葉模態法（FMM，也稱為RCWA）對傾斜光柵進行優化。對于預定義方向的級次，優化得到的光柵的衍射效率超過90％。此外，還研究了斜率偏差和光柵圓角的影響。

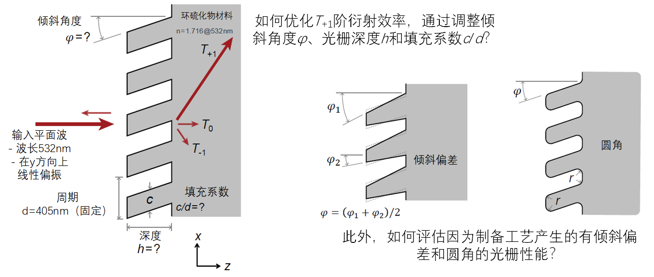

建模任務

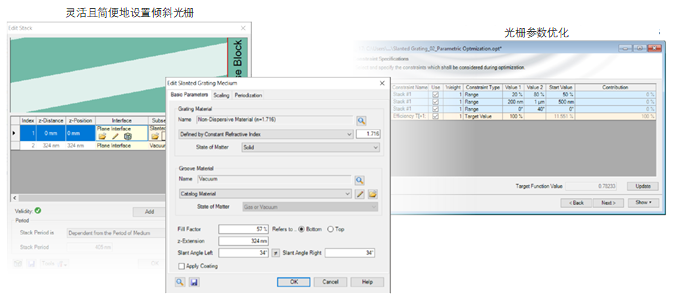

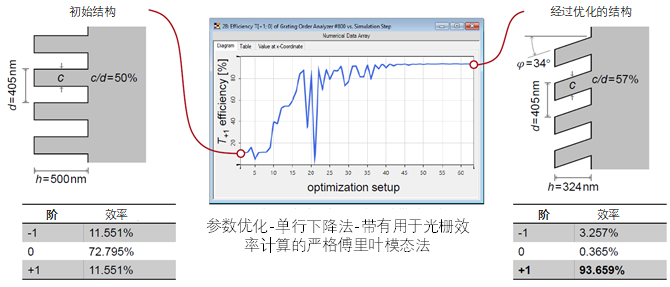

1階的參數優化

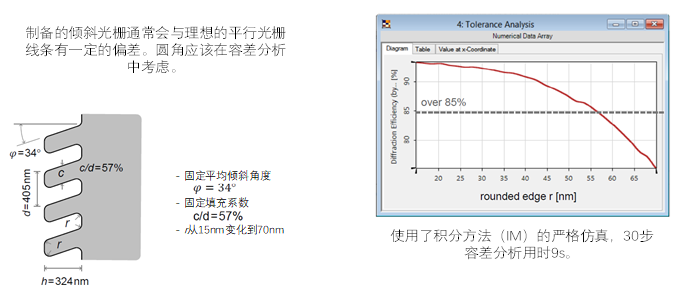

結果-容差分析

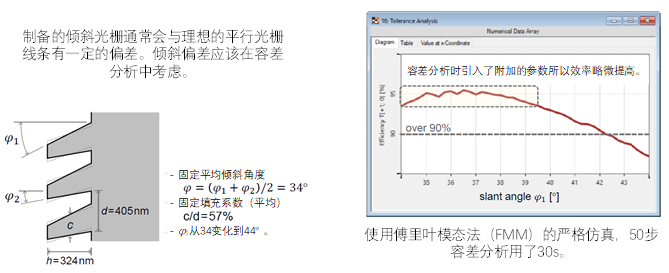

結果-容差分析



在VirtualLab Fusion中查看





VirtualLab Fusion的工作流程



•構造光柵結構

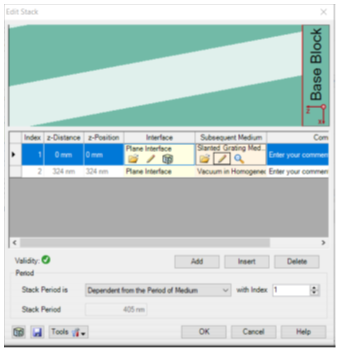

 - 使用特殊介質配置光柵結構[用例]

 - 傾斜光柵的高級配置[用例]

•分析光柵衍射效率

 - 光柵級次分析器[用例]

•使用參數優化優化光柵參數

•使用參數運行進行容差分析

 - 參數運行文檔的用法[用例]



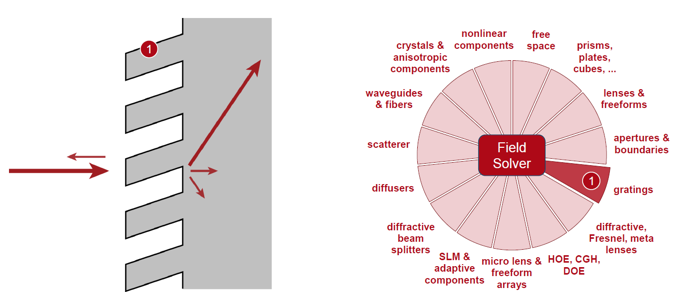

VirtualLab Fusion技術

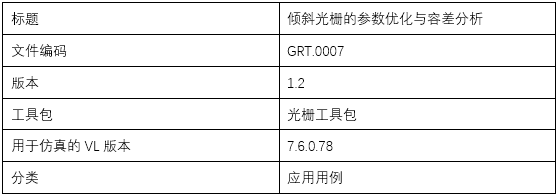

文件信息



閱讀更多

- Parametric Optimization and Tolerance Analysis of Slanted Gratings
- Optimization of Lightguide Coupling Grating for Single Incidence Direction
