摘要
眾所周知,Debye-Wolf積分可用于以半解析方式計算焦平面附近的矢量場。Debye-Wolf積分通常用作分析高數值孔徑顯微鏡成像情況的基本工具。它是基于理想模型,因此不需要待求鏡頭精確規格的知識。該用例將解釋如何在VirtualLab Fusion中使用Debye-Wolf積分計算器。

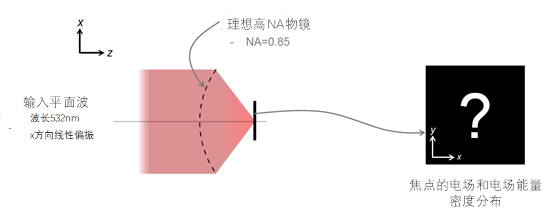

建模任務
開始Debye-Wolf積分計算器
• 我們直接點擊計算器并選擇Debye-Wolf積分計算器。
• 接下來,我們分別設置光源、光學設置和數值參數。

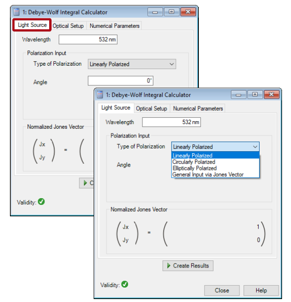

光源-輸入場
• 波長設為532nm。
• 全局偏振設定為線偏振。角度0°表示場矢量在x軸上。
• 還可以選擇其他類型的極化,例如圓偏振、橢圓偏振和通過瓊斯矢量的一般輸入。
• 輸入場的形狀在Debye-Wolf積分中定義的圓形。

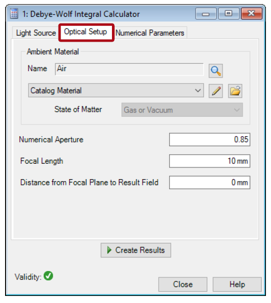

光學設置的參數
• 焦距區域的折射率取決于材料的復折射率的實部,不考慮吸收。
• 數值孔徑設定為0.85。
• 焦距設定為10mm。
• 從焦平面到結果場的距離設置為0μm。
數值設置
• 場大小是直接設置的,或者通過單擊估計場尺寸(Estimate Field Size)按鈕進行估算。
• 采樣點是指在空間域中對結果場進行采樣。
• 方向數是指角度域中全數值孔徑的采樣點數。
• 單擊生成結果(Create Result),顯示電場和能量密度。

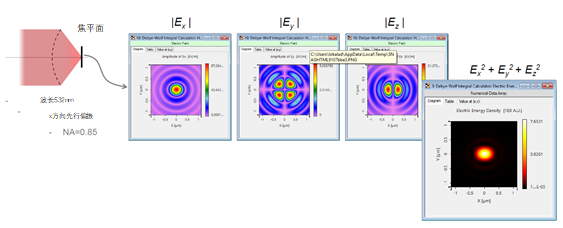

焦平面附近的場和能量密度

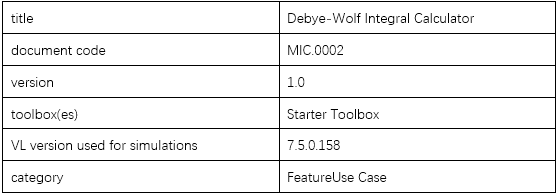

文件信息
|
