摘要

通過控制和改變所選參數有助于檢查給定光學系統的性能。 VirtualLab Fusion提供了完全靈活且計算效率高(通過并行化)的參數運行,使用戶可以指定不同的參數變化方式。 作為示例,它可以用于所研究的任何系統參數的公差分析。 分析結果可以以不同的方式可視化,例如單個數字,圖形甚至動畫。


參數掃描文件
•參數運行文件允許更改光學裝置的數值參數。
•例如可以使用:
 - 研究系統對參數公差的靈敏度
 - 優化參數
 - 評估焦點附近光束輪廓的變化
 - ...
•可以改變一個或多個參數。
•探測器結果記錄在參數掃描文件中。
•原始光學裝置的副本存儲在參數掃描文件中。

新參數掃描

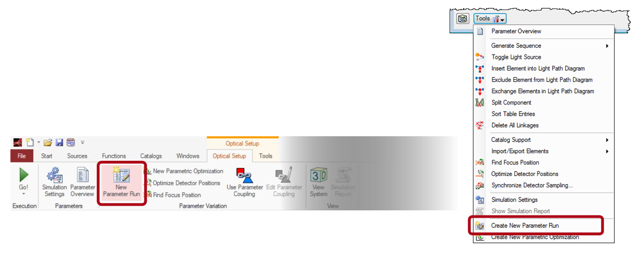

•要生成新的參數掃描,需要打開并激活光學裝置窗口。
•可以通過以下方式生成新的參數掃描文件
 - 功能區
 - 光學裝置工具
 - 快捷鍵Ctrl + P.

參數規格頁面

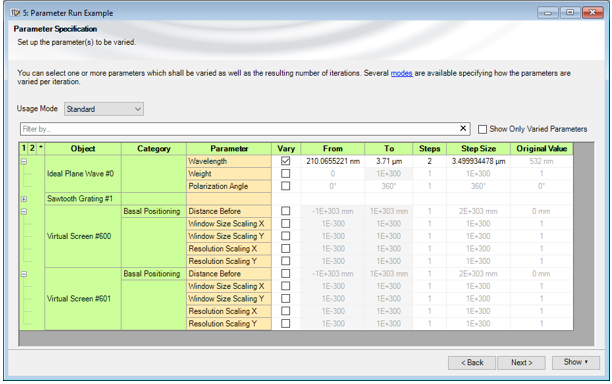

•此頁面允許您選擇想更改的參數。
•可以指定參數范圍和步數。
•稍后將解釋四種不同的使用模式(標準,可編程,掃描,隨機)。

參數規格頁面

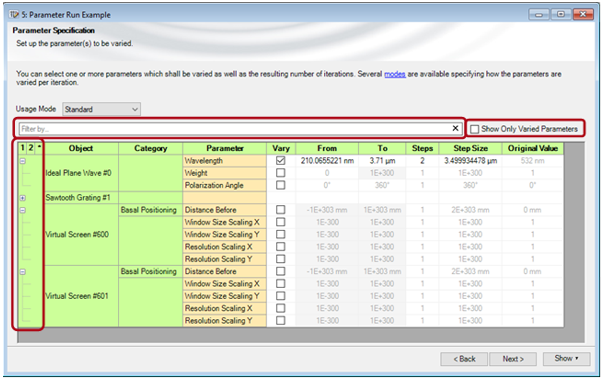

您可以
•篩選特定參數
•僅顯示已設為變化的參數
•使用前三列折疊/展開參數列表來獲得更清晰的展示


使用模式
•標準模式:
所有選定參數在最小值和最大值之間的線性變化。

•可編程模式:
自定義每個變化步驟的參數值。 具有每個變化步驟參數值表由代碼片段填充。

•掃描模式:
掃描參數空間 - 仿真所有可能的參數組合。

•隨機模式:
最小值和最大值之間參數的隨機變化。 有時也稱為蒙特卡羅仿真。 種子文件可用于可重現的結果。

使用模式

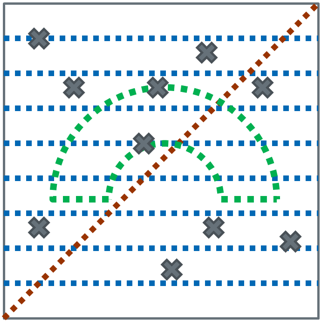

•參數掃描的不同使用模式的圖示,顯示了由兩個參數X1和X2定義的二維參數空間。
•紅色:標準模式的結果參數集。
•綠色:示例如何在可編程模式下通過代碼段生成參數集。
•藍色:掃描模式的結果參數集。
•灰色:一些隨機生成的參數集。

探測設備規格頁面

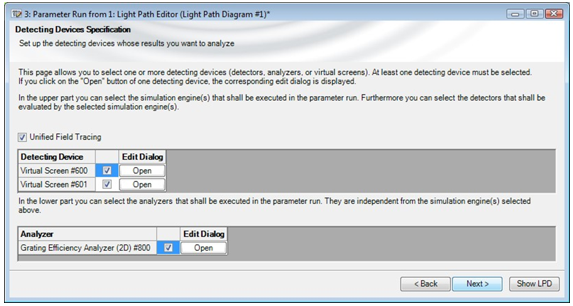

•此頁面允許選擇評估哪些仿真引擎,探測器,屏幕和分析器。
•單擊“Open”進入編輯對話框后,可以配置探測設備。

結果頁面

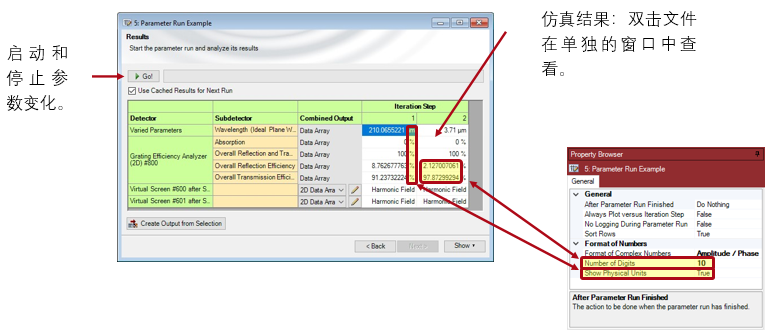

在屬性瀏覽器中,您可以更改顯示的物理值的格式(數字位數以及是否顯示物理單位),以便您可以更好地將它們導出,例如:通過復制和粘貼到“spread sheet programs”。

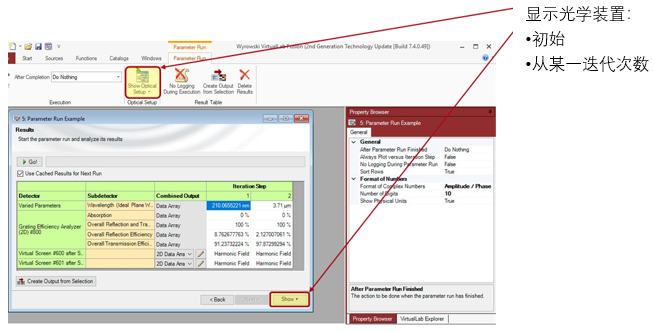

參數掃描中的光學裝置


記錄參數掃描結果

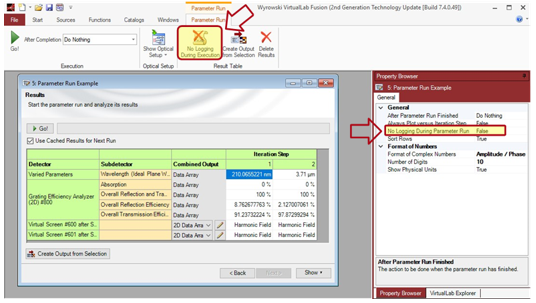

•對于耗時的仿真,尤其是對于具有多次迭代的參數運行,可以通過停用記錄來減少仿真時間。
•因此僅在完成所有迭代后顯示結果。
•為了查看到目前為止生成的正在運行的參數運行文件的結果,您可以通過窗口功能區復制文件; 然后,VirtualLab使用所有已計算的結果創建當前狀態的Paramter Run文件。

顯示參數掃描結果

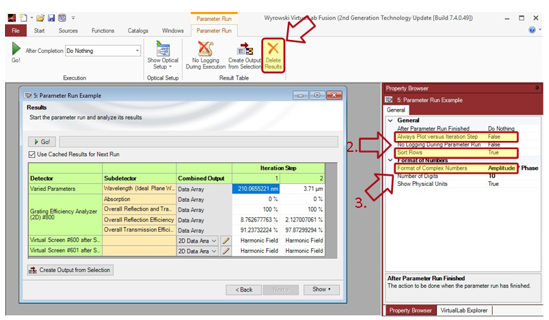

1.可以刪除結果以保存較小的參數掃描文件(例如用于發送電子郵件)。
(有時保存或打開帶有許多和/或巨大結果的參數掃描文件比所有迭代的仿真花費的時間更長。)
2.用戶可以選擇不同的順序來顯示結果。
3.有不同的選項來顯示復數。

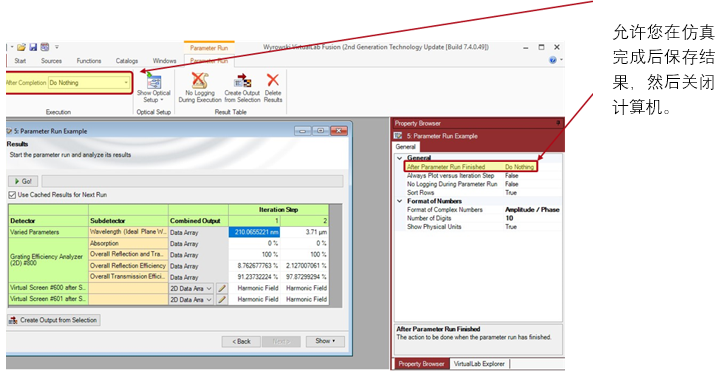

參數掃描完成后如何保存(和關閉)?


結果頁面 - 組合輸出

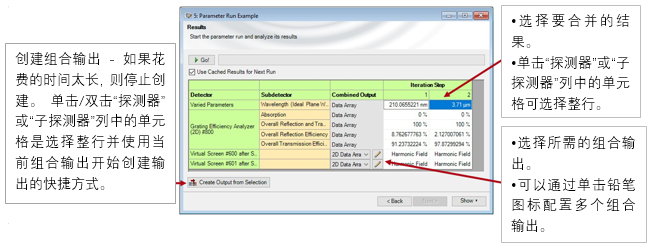

每個(子)探測器的結果可以組合成數據陣列,動畫,諧波場集或光線分布。 哪些組合輸出可用取決于原始文件的類型和維度。


并行化和數據量
•參數掃描仿真迭代可以非常好地并行化執行。 因此,它代表了一種高速仿真大量不同設置的行之有效的方法。
•但是如果已經有一次仿真非常耗費內存,那么并行執行是不可能的。 如果VirtualLab可以在硬盤上交換如此大的數據而不是將其保存在RAM中,則這種事情或減慢運行過程將不復存在。
•再者,應關閉參數掃描循環的并行化。
•VirtualLab仍將執行并行計算,因?yàn)椴⑿谢灿糜趩蜗到y(tǒng)仿真中。
