用于光波導耦合光柵評估的自定義探測器

摘要



生成一個自定義探測器來計算一維周期結構的衍射效率，這是一個用戶定義范圍內入射方向的函數。根據效率，可以在定義的視場內評估衍射效率的平均值和對比度，并且可以用于定義優化函數以便進行可能的參數優化。






建模任務



任務：


生成探測器來評估給定視場（FOV）的波導耦合光柵的性能（平均效率，均勻性）。



探測器可用于分析透射或反射模式下的指定衍射級。

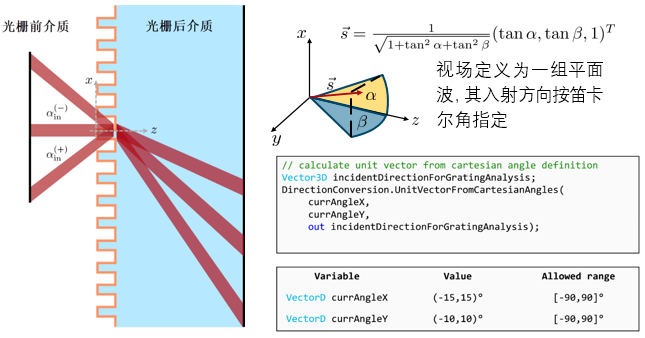

視場（FOV）的定義


調用傅里葉模態法（FMM）


使用探測器幫助瀏覽輸入?yún)��?shù)

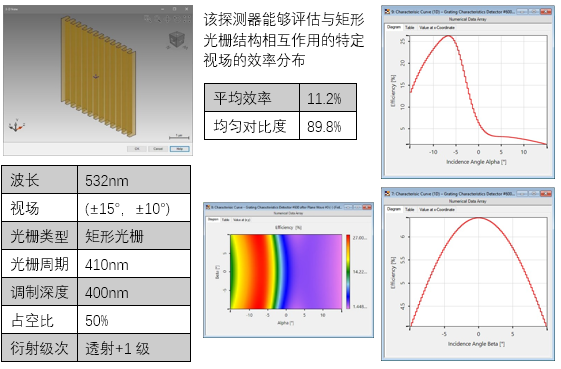

探測器結果的評估

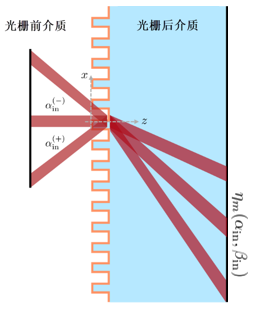

作為結果，探測器會根據對特定衍射級次m作為一組平面波入射方向的函數的效率，來計算平均效率和均勻?qū)Ρ榷取?/div>
