摘要
為您的仿真提供最大化的多功能性是我們最核心的目標之一。這種多功能性在模塊化中體現的最為突出：VirtualLab Fusion 中的其他編程元件（光源、探測器、組件等）都有一個預定義的輸入和輸出，該模塊為用戶提供了完全的實施自由。原因之一是其作用在光學系統之外，因此可由用戶決定其代碼的輸入與輸出：這也意味著讀入和傳送不同的文件類型是基本的。

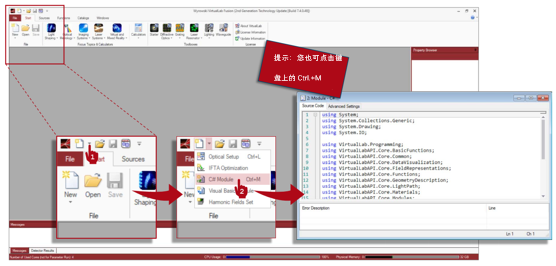

1. 如何找到Module

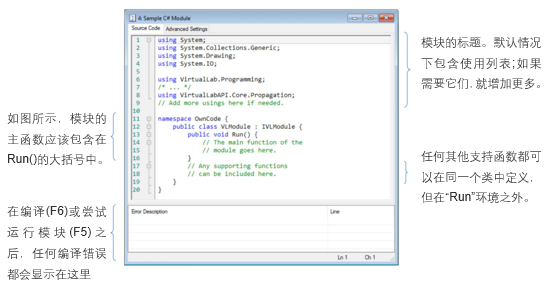

2. 編寫代碼
特別重要的是，要熟悉VirtualLab中可用的不同數據類型，以及如何讀入和顯示它們。一些有用的例子:
- VL_GUI.AskForDouble() → 提示用戶輸入一個double參數值。也可使用int和Complex。
- VL_GUI.WriteToMessagesTab() 或 WriteLineToMessagesTab() → 在“消息”選項卡中顯示字符串。 第一個變量不包括回車。 用戶可以使用string內的特殊字符 n在任何位置手動添加返回。
- VL_GUI.ShowDocument() → 顯示實現接口IDocument的任何類的圖形。一個例子是ComplexAmplitude或HarmonicFieldsSet。
- VL_GUI.SelectOpenField() → 提示用戶選擇ComplexAmplitude類型的打開文檔。 其他文檔類型也有類似的選項。
- ComplexAmplitude →
- 設計用于存儲單色，等距采樣的復振幅（在平面上的場的橫向分布）的對象。 它存儲了Ex和Ey的ComplexField，無論是全局偏振形式（兩個常見的場函數和一個在平面中恒定的瓊斯矢量）還是局部偏振形式（Ex和Ey的兩個不同函數）。 根據麥克斯韋方程，所有其他電磁分量可以根據需要從這兩個計算得出。
- HarmonicFieldsSet → 用于對ComplexAmpltiude的多個實例進行分組的對象類型。 例如，一個多色場，每個光譜采樣將包含一個ComplexAmpltiude。
- DataArray2D → 包含在2D支持集上定義一個或多個一般復數函數的離散值。 可以等距或非等距地采樣這些值。 函數及其支持集的維度可供用戶自由定義。 同樣，還存在數據陣列的1D版本。

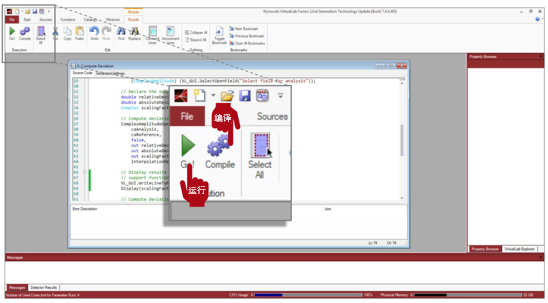

3. Module 的采樣與運行
編寫計算兩個場之間標準差的C＃模塊
1. 標準偏差
給定兩個采樣在x，y平面上定義的復函數f和g，g相對于f的相對標準偏差定義為：
 （1）
絕對偏差的計算具有相同的表達式，但沒有歸一化常數。
有時，有趣的是允許將復常數與個g（x，y）相乘，以使偏差值最小化。這使我們可以僅比較兩個函數的形狀，而不關注比例。正如我們在示例中所使用的，在VirtualLab中實現的用于計算偏差的函數（我們將在整個示例中使用）允許兩種可能性（有和沒有縮放）。該函數自動傳遞復數常數的值，使誤差最小化。

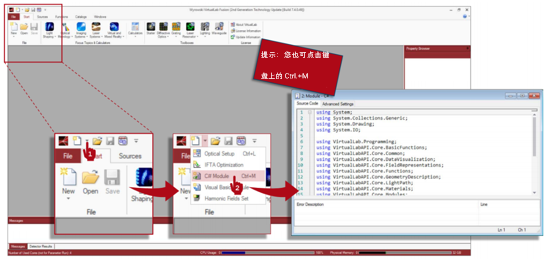

2. 如何找到Module

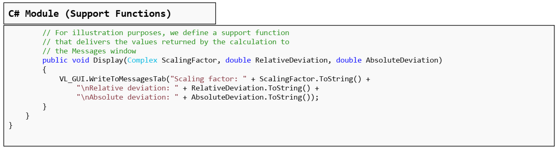

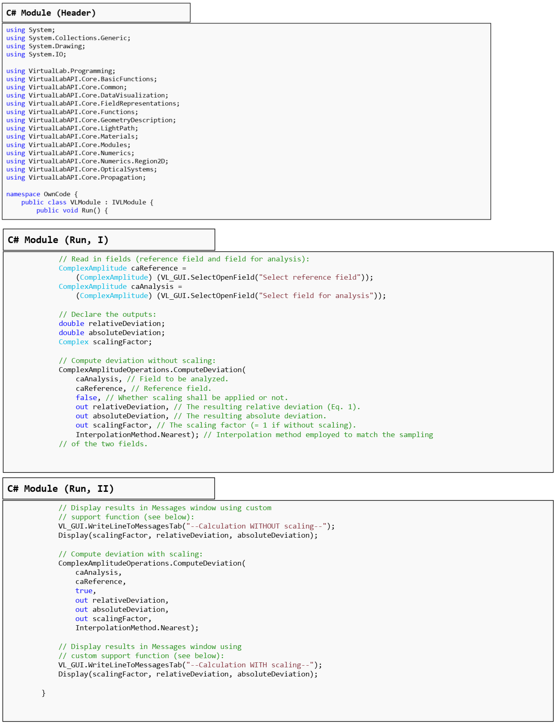

3. 測試代碼

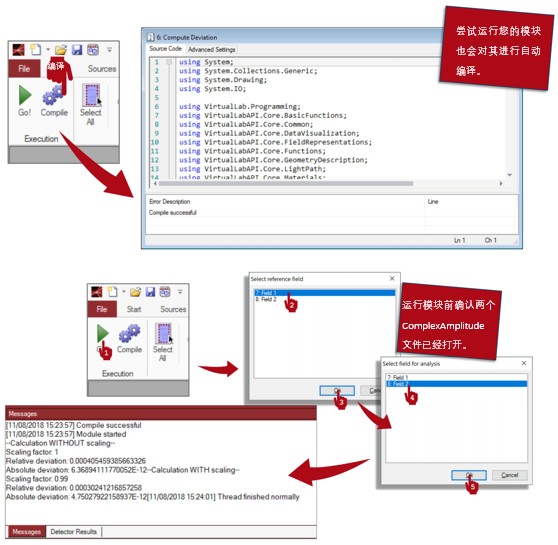

4. Module 的編譯與運行

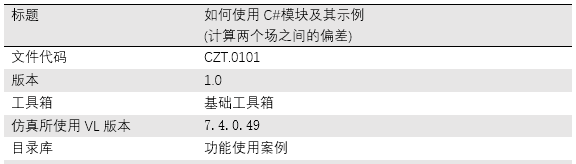

5. 文件和技術信息
|
