光纖耦合系統的公差分析

摘要



在現代光學中，光纖被運用在各種光學系統中。有多少光可以耦合到光纖中是通常被關注的問題。 耦合效率對系統對準比較敏感，特別是具有相對小內芯直徑的單模光纖。 在該示例中，我們選擇設計優良的光纖耦合透鏡，并且針對不同的公差因子評估耦合效率，例如光纖末端位置的偏移和耦合透鏡的傾斜。

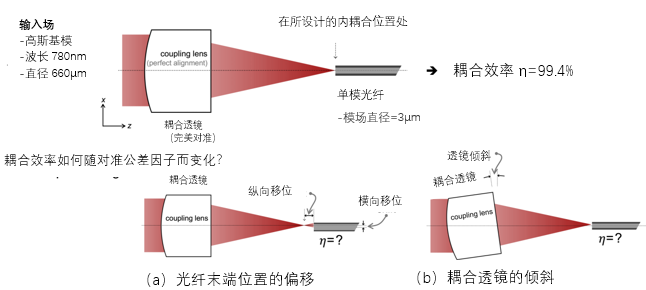

建模任務

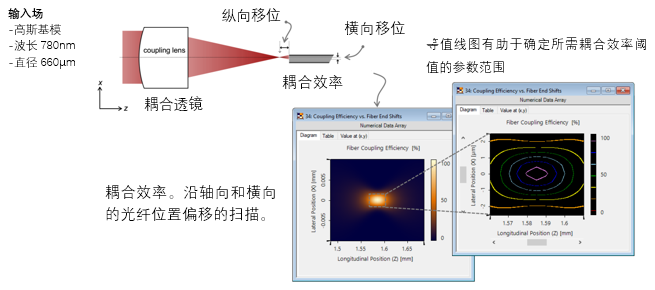

耦合效率與光纖末端位置偏移

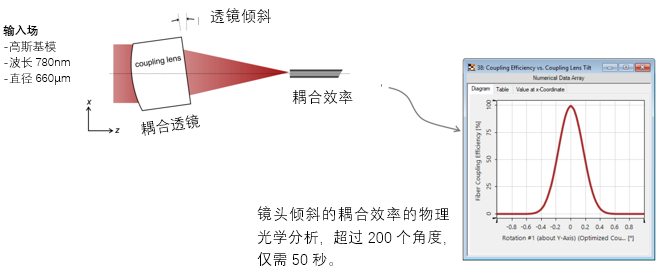

耦合效率與耦合透鏡傾斜



走進VirtualLab

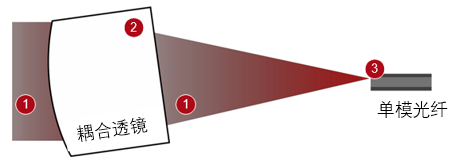

VirtualLab工作流程

•設置輸入高斯場

 - 基本光源模型

•加載光纖耦合透鏡，例如來自Zemax文件

 - 從Zemax導入光學系統

 - 將光耦合到單模光纖的最佳工作距離

或者在VirtualLab中優化您自己的鏡頭

 - 光纖耦合透鏡的參數優化

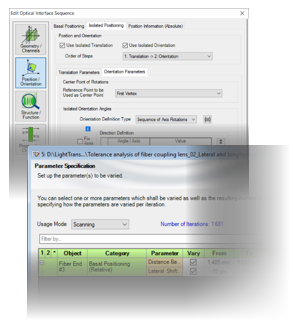

•使用“Parameter Run”掃描有關的公差因子

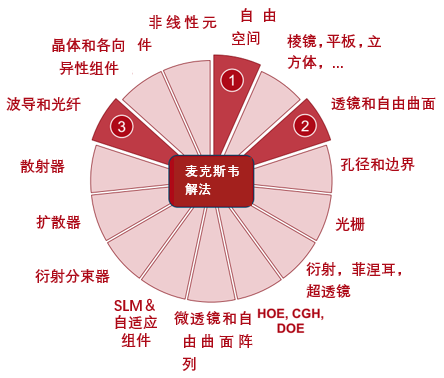

VirtualLab技術

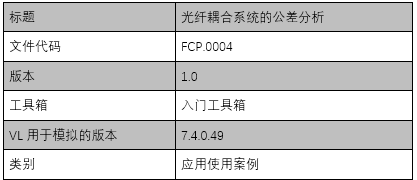

文件信息





更多閱覽
- 用于光纖耦合的不同透鏡的比較
- 光纖耦合透鏡的參數優化
