非球面透鏡后的聚焦特性研究

摘要

高功率激光二極管往往具有不對稱的發散或者兩個方向間的像散。在示例中，激光二極管首先經過物鏡準直，再由一個非球面透鏡聚焦，在VirtualLab中可以對聚焦區域內的場變化進行研究。通過與無像散情況的比較，清晰顯示了散光對焦區場的影響。

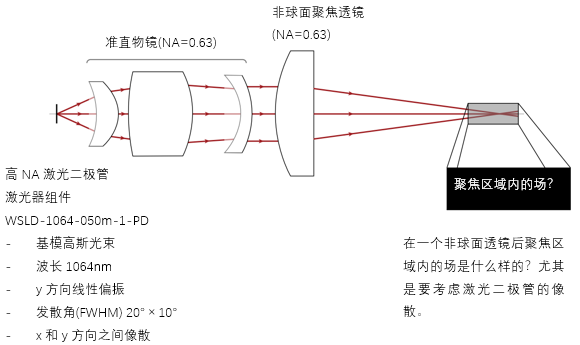

1. 建模任務

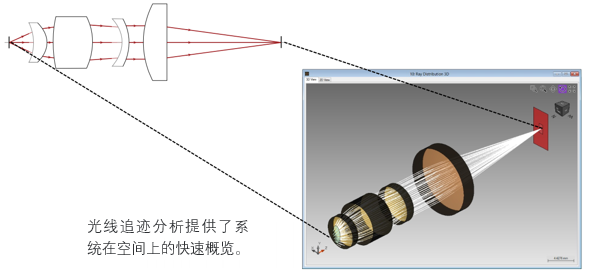

2. 利用光線追跡對系統分析

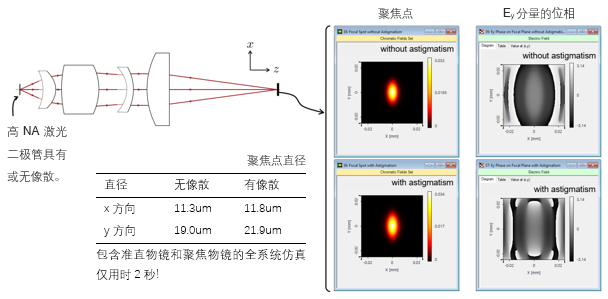

3. 聚焦平面上的研究

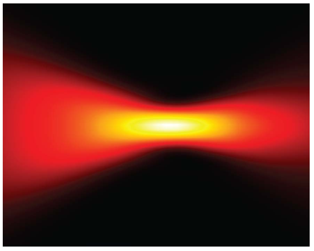

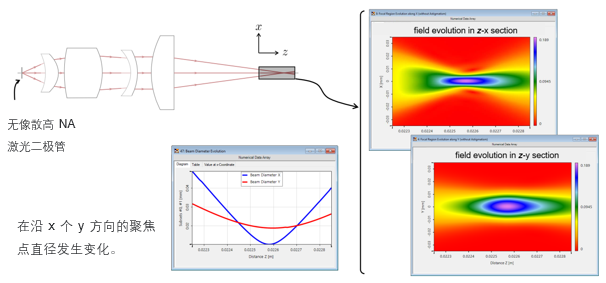

4. 聚焦區域的研究(無像散)

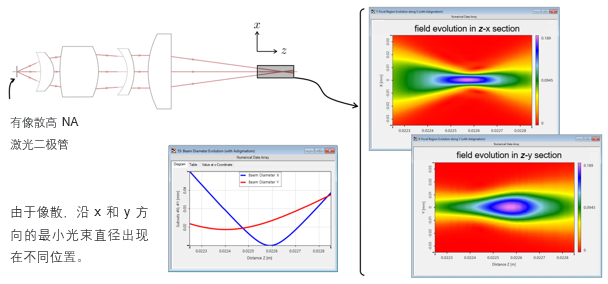

5. 聚焦區域的研究(有像散)

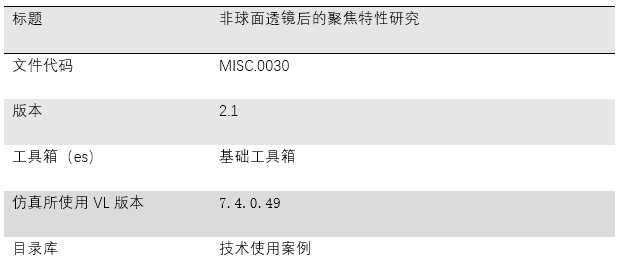

6. 文件和技術信息
