摘要
光學光柵結構在多種應用中被廣泛使用，如光譜儀、近眼顯示系統等。VirtualLab 利用傅里葉模態方法(FMM)提供了對各種光柵結構的嚴格分析功能。在光柵工具箱中，光柵結構可以通過不同的插入表面和/或者材料堆棧配置。堆棧的幾何結構通過友好的用戶界面設置，并更加復雜的光柵結構同樣可以利用堆棧表達。在本實用案例中，闡述了基于界面的光柵結構外形設置。
1. 案例展示內容
如何使用界界面在光柵工具箱中配置光柵結構：
- 矩形光柵界面
- 轉換點列表界面
- 鋸齒光柵界面
- 正弦光柵界面
如何在計算前改變高級選項&檢查定義的結構。
2. 光柵工具箱初始化
3. 光柵結構設置
首先，必須定義基底(Base Block)的厚度和材料。
在VirtualLab中定義光柵的結構稱作Stack。
Stack可以附著在基底的一側或兩側
例如，選擇在第一個表面上的Stack。

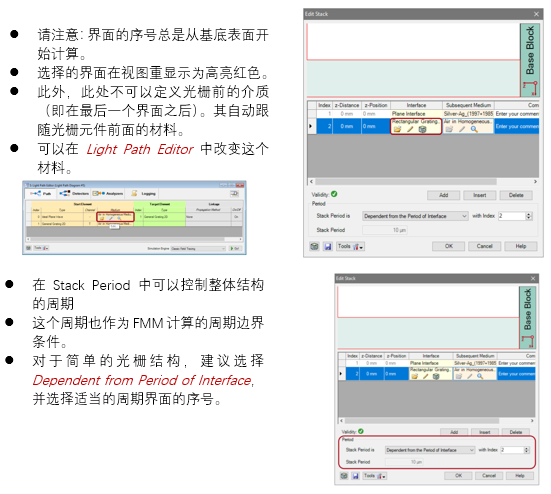

4. Stcak 編輯器

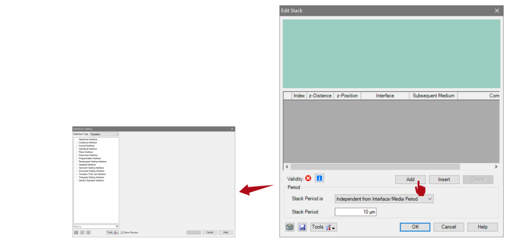

在Stcak 編輯器中，界面可以從庫中添加或插入。
VirtualLab 的庫中提供了多種類型的界面。而且所有這些表面類型都可用于定義一個光柵

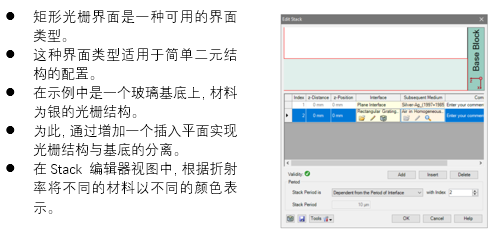

5. 矩形光柵界界面

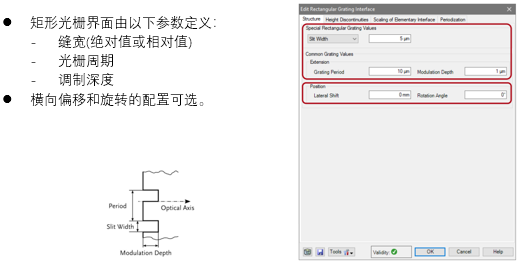

6. 矩形光柵界面參數

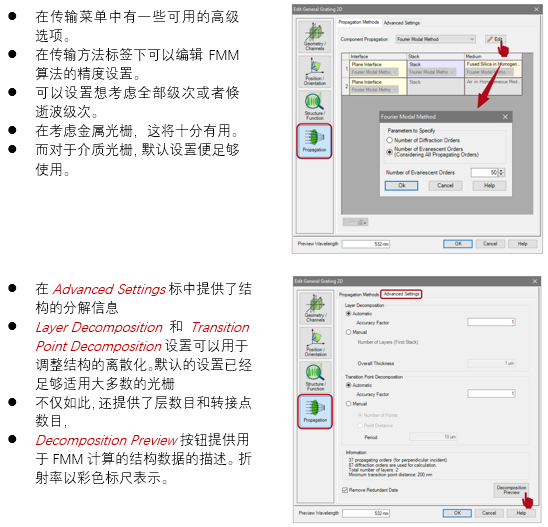

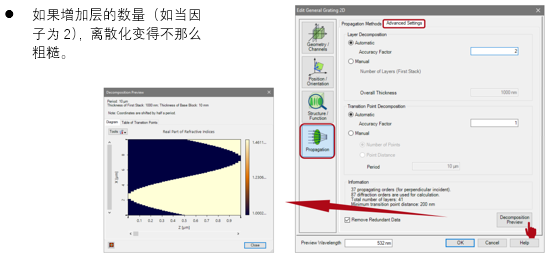

7. 高級選項&信息
轉接點列表界面
1. 轉接點列表界面

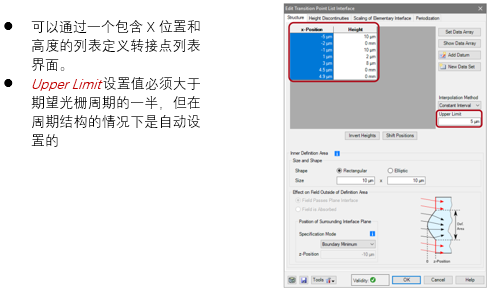

2. 轉接點列表參數

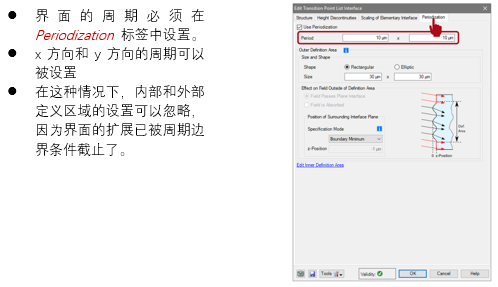

3. 高級選項&信息
正弦光柵界界面

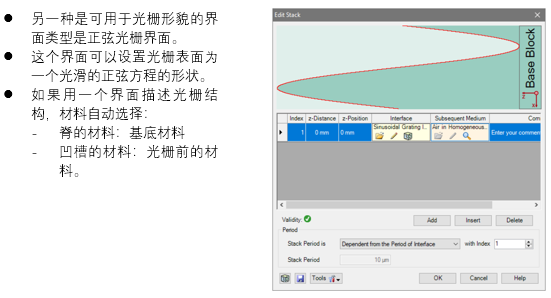

1. 正弦光柵界面

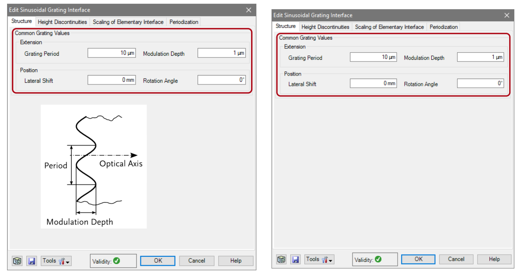

2. 正弦光柵界面參數
正弦光柵可以由一下參數進行定義：
- 光柵周期
- 調制深度
橫向位移和旋轉的編輯可選。
在這樣的一個光柵界面(如同矩形和鋸齒光柵)不需要必須選擇周期。
3. 高級選項&信息
鋸齒光柵界面

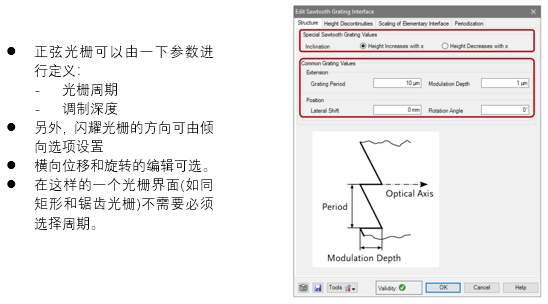

1. 鋸齒光柵界面
2. 正弦光柵界面參數

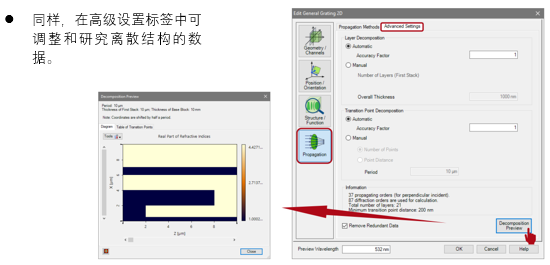

3. 高級選項&信息
關于探測器位置的備注

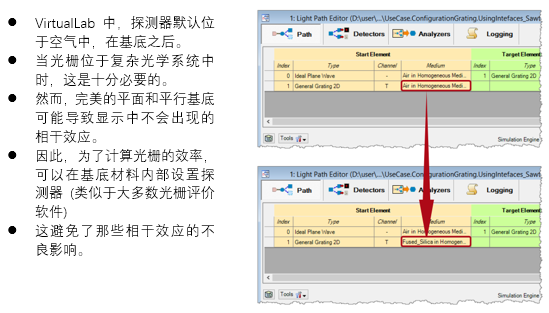

1. 探測器位置的備注

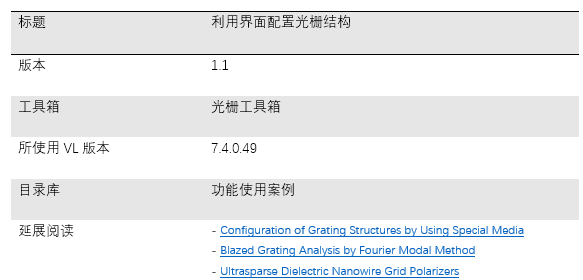

2. 文件和技術信息
 |
