摘要
Zemax是一個分布均勻的光線追跡軟件。 VirtualLab Fusion允許從Zemax文件導入具有完整3D位置信息和玻璃的光學系統。 導入在兩個軟件包之間有著人性化的接口。 導入過程后，光學系統的結構數據將在VirtualLab Fusion中顯示為幾個組件。 VirtualLab允許將單個光學界面組合成組件。 將Zemax系統導入VirtualLab后，可以通過光線追跡和場追跡來分析光學裝置。
導入Zemax 文件的預處理
•用戶PC需要安裝Zemax（最低版本15.5 SP2）。
••需要Zemax的有效許可證（需要插入加密狗）。
•在VirtualLab Fusion的全局選項對話框（Global Options Dialog）中，請將Zemax用戶數據的路徑（Path for Zemax User Data）設置為Zemax的“Glasscat”文件夾所在的地址。
導入Zemax鏡頭文件
在VirtualLab Fusion中，可以通過以下步驟導入Zemax文件：
•文件(File)→導入(Import)→導入Zemax系統(Import Zemax System)
•然后打開Zemax鏡頭樣本文件，其擴展名為“.ZMX”，其中包含結構數據。
•或者，您可以將Zemax文件拖放到VirtualLab中并執行導入。

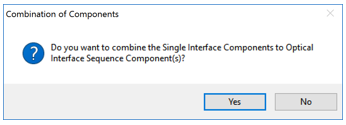

•Zemax數據中的每個接口都對應于VirtualLab中的單個光學界面組件（Single Interface Components）。 導入包含多個光學界面的系統時，會出現一個彈出窗口，詢問光學界面是否應組合為光學界面序列（OIS）組件（Optical Interface Sequence Componet）。
*此用例中使用的Zemax示例文件是從Zemax Knowledgebase下載的

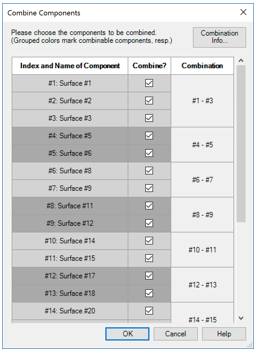

•默認情況下，VirtualLab會建議將坐標中斷之間的光學界面組合到單個OIS組件中。
•VirtualLab導入Zemax文件會自動將Zemax文件的坐標信息轉換為光路圖中的正確信息。
構建光學系統

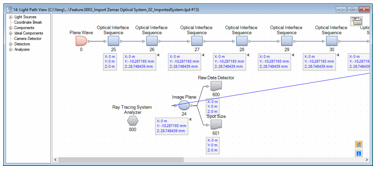

•組合單個光學界面后，Zemax中的鏡頭數據為在光路圖Light Path Diagram（LPD）中顯示為幾個OIS組件。
•添加了默認的平面波Plane Wave光源。 Zemax文件的使用波長用于定義VirtualLab光源的光譜。 Zemax的入瞳直徑定義了VirtualLab中光源的輸入場大小。
備注：VirtualLab還在像平面后面添加了原始數據檢測器Raw Data Detector和光斑尺寸Spot Size檢測器。

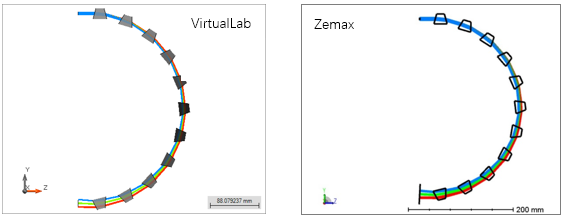

仿真結果 – 3D光線追跡
我們從光線追跡系統分析儀開始，在VirtualLab中獲得的結果可以和Zemax中獲得的結果相媲美。

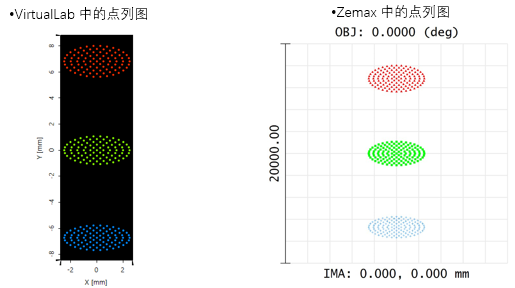

仿真結果 - 2D光線追跡
•通過運行光線追跡模擬，VirtualLab中獲得的結果也與Zemax的結果一致。
仿真結果 - 第二代場追跡
•要包括場信息和其他傳播效果（如衍射），您只需要切換到第二代場追跡引擎。

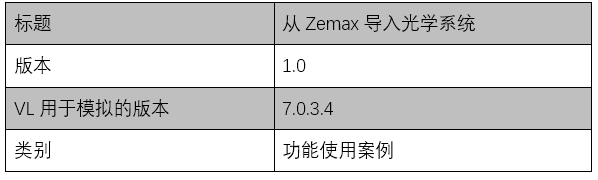

文件信息
|
