摘要
利用VirtualLab中的掃描光源，可以定義一個輻射到不同預定方向的多模式光源。 掃描光源可以用于例如激光掃描系統中，用于分析不同掃描角度下的性能，或者在成像系統中用于對某些視場進行建模。它與參數運行一起，可以在不同模式下掃描方向/角度，并且可以針對特定應用靈活地定義它。
基本參數
•對于每個掃描角度方向，有一種模式表示該場。

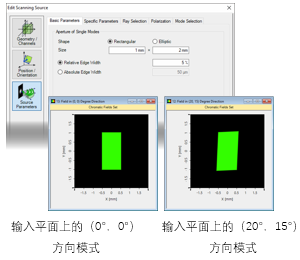

•所有模式共享相同的孔徑形狀和大小（在與模式方向垂直的平面中定義），并且可以在“基本參數 (Basic Parameters)”選項卡中配置這些參數。
•此外，可以配置相對或絕對邊緣寬度。
具體參數-強度
•“特定參數(Specific Parameters)”選項卡控制光源的強度和角度設置。
•可以根據以下方式設置強度分布
- 通過指定多色光場集或通過導入圖像文件來獲得所需的變化。 在這種情況下，從輸入中選擇波長。
- 或?qū)σ粋�(gè)波長的所有掃描角度設定為相同常數。 在這種情況下，可以設置方向的數量，也就是沿x和y方向的掃描步驟的數量。
特定參數-角度設置
•“特定參數(Specific Parameters)”選項卡控制光源的強度和角度設置。
•您可以設置中心方向(Central Direction），即整個場的中心傳播的方向。

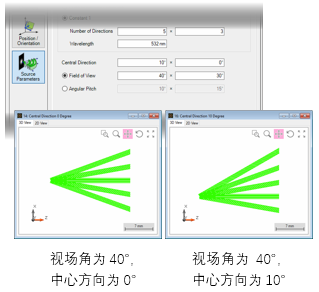

•掃描范圍可以通過特定的視場(Field of View)或每個掃描方向的角度間距(angular Pitch)進行配置。
光線選擇

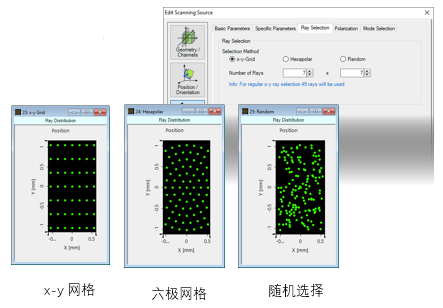

•在“光線選擇(Ray Selection)”選項卡中，對于每種模式，可以指定所需的選擇方法和光線數量。
偏振設置

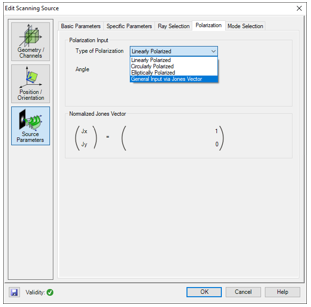

•“偏振設置(Polarization Settings)”選項卡提供所有掃描方向的偏振選項。
•偏振狀態可以是：
- 線性的;
- 圓形;
- 橢圓形;
- 通過瓊斯矩陣的一般輸入。
模式選擇

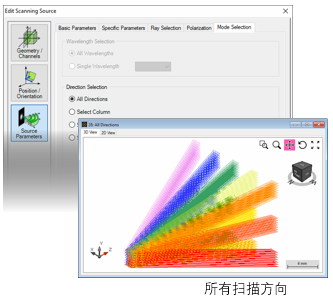

•在“模式選擇(Mode Selection)”選項卡中，可以選擇不同的可能光譜分量和掃描方向。
•可以選擇單獨的波長或全部波長。
•可以在指定的列或行角度范圍內選擇掃描方向，也可以選擇單個方向。
參數運行-掃描列/行
•在模式選擇選項卡中，檢查選擇列。

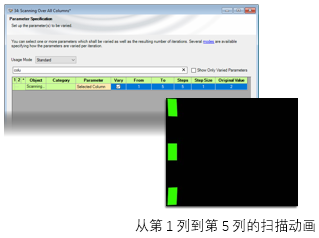

•啟動參數運行并掃描選定的列索引。
•以類似的方式，也可以掃描行。
參數運行-掃描每個單向
•在模式選擇選項卡中，檢查選擇方向。

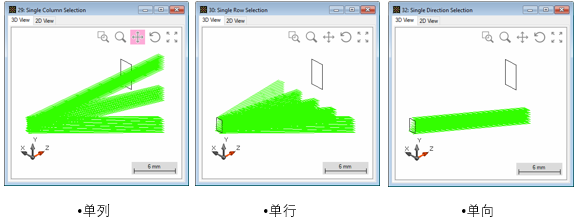

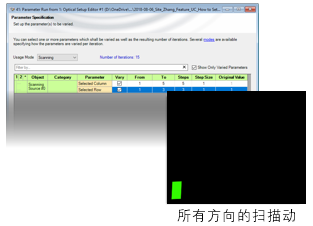

•啟動參數運行并切換到掃描模式。 然后掃描選定的列和行索引。
