包含矩形孔徑系統的高級PSF和MTF計算

摘要

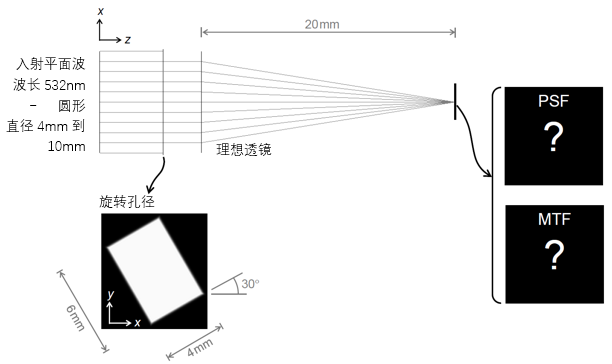

成像系統性能會受到孔徑強烈的影響。不同形狀和不同大小的孔徑可能會改變點擴散函數（PSF）和調制傳輸函數（MTF）。為了研究這樣的影響，將旋轉的矩形孔放置在不同大小的入射平面波之前。然后，平面波由理想透鏡聚焦，并且在焦點平面上在不同條件下分析PSF函數和MTF函數。




建模任務

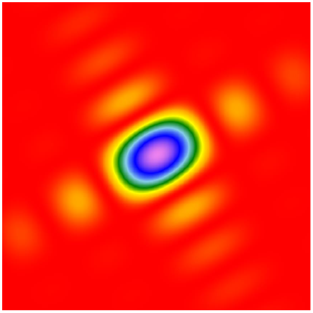

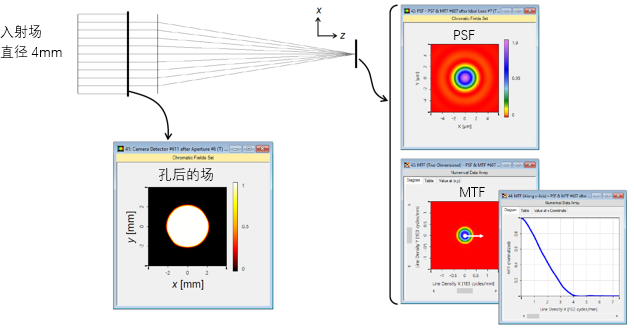

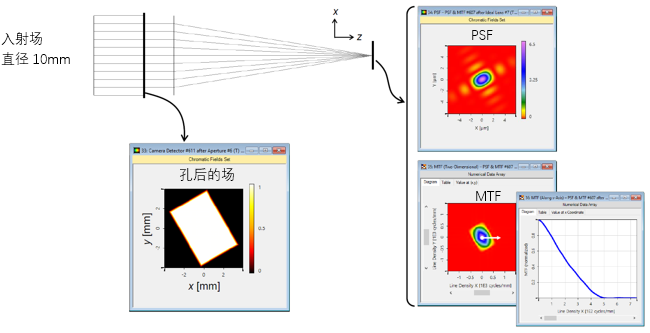

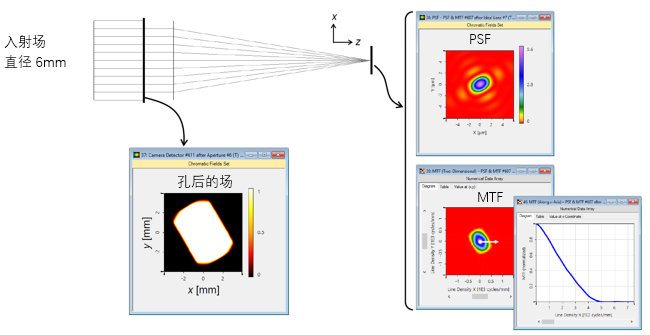

結果





結果


結果

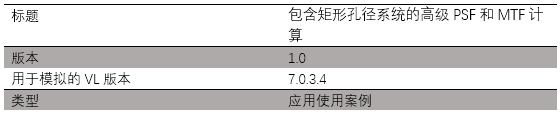

文檔信息
