使用焦距分析器
時間:2018-03-24 17:10來源:訊技光電作者: 技術部點擊:次打印
Feature.0002

在光學系統中,計算真實元件的有效焦距和后焦距。

關于這個使用案例
需要以下工具箱:
- 基本工具箱
使用VirtualLab Fusion(版本7.0.0.35)創建這個使用案例。
在此獲得你的免費試用版本!

這個使用案例顯示...
什么是焦距分析器(Focal Length Analyzer)。
如何在參數優化(Parametric Optimization)任務中應用焦距分析器(Focal Length Analyzer)。



在參數優化(Parametric Optimization)中,有效焦距(Effective Focal Length)收斂于目標值。

概述

焦距是評估成像系統的一個重要參數。但是對于實際厚透鏡,或由幾個透鏡和反射鏡組成的系統,有效的焦距不容易計算。
通過使用焦距分析器(Focal Length Analyzer),可以計算光學界面系列(OIS),一個單光學界面(Single Optical Interface)或者球面透鏡的有效和后向焦距。
焦距分析器(Focal Length Analyzer)也可以用于參數優化(Parametric Optimization)。相應的結果可以配置為優化的價值函數。

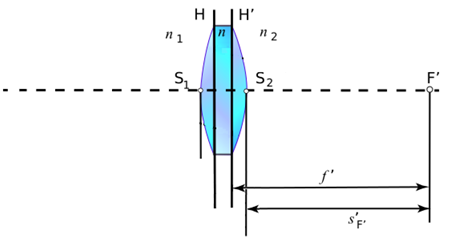

厚透鏡圖表和定義
(1)

有效焦距(f′):后主平面(H′)到后焦點(F′)的距離
后向焦距(S′F′):系統(S2)最后光學表面的頂點到后方焦點點(F′)的距離

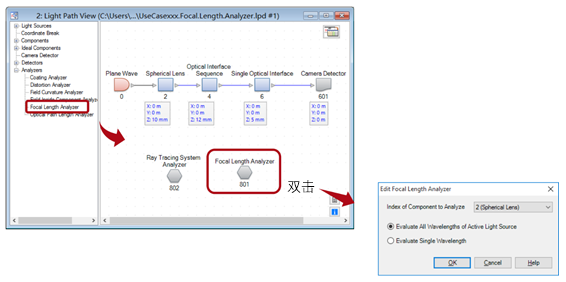

光路圖(LPD)上的焦距分析器

配置焦距分析器

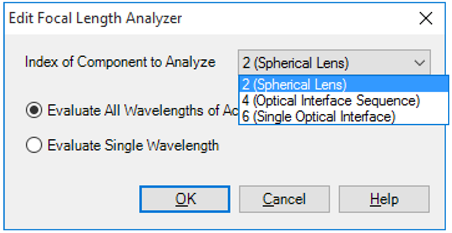

選擇待分析元件

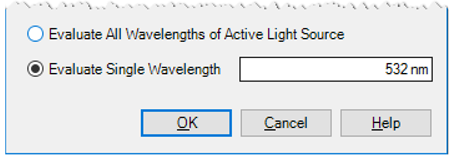

選擇是否估計所有的波長或者一個給出的單波長

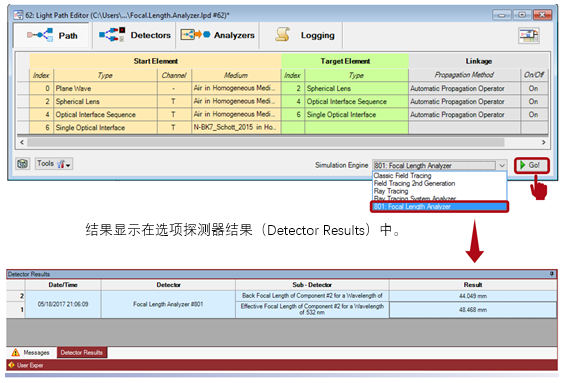

運行分析器和結果顯示



消色差雙合透鏡的參數優化

任務描述
光源
- 平面波:波長473nm,532nm和635nm
元件
- 光學界面系列(消色差雙合透鏡):4個圓錐形界面
探測器和分析器
- 相機探測器
- 光線追跡分析器
- 焦距分析器

示意圖和光路圖

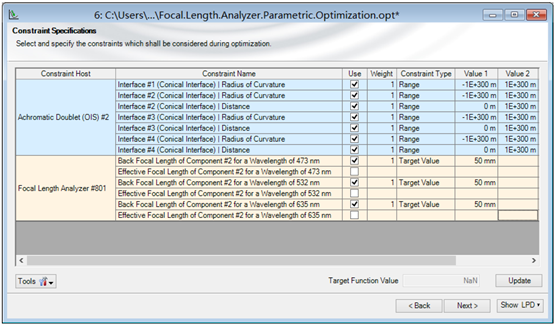

設置優化目標

焦距分析器
- 有效焦距設置為50mm:對于所有選中的波長

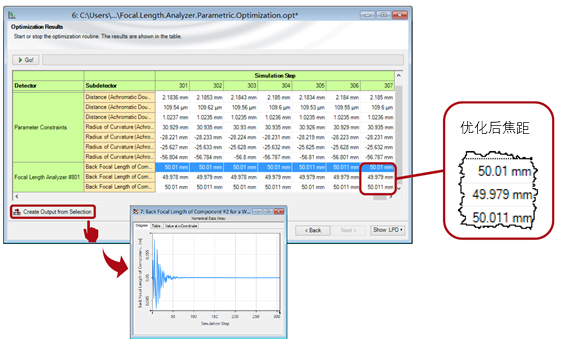

優化結果

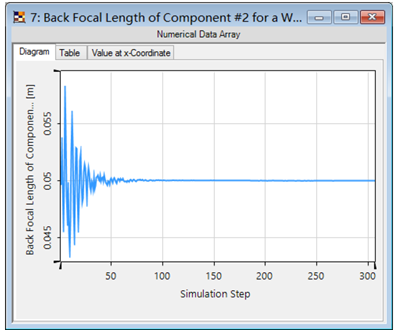

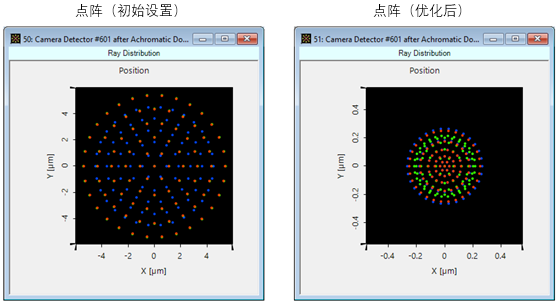

結果比較

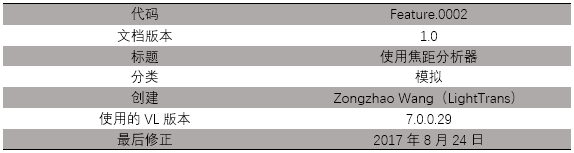

文檔和技術信息
