激光系統>光束傳輸系統

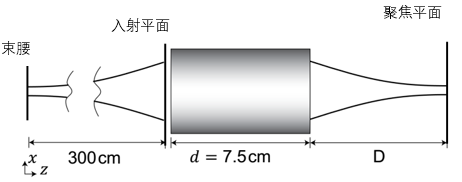

1. 任務/系統說明
模擬由高能激光導致的熱透鏡效應所引起的高斯光束聚焦,熱透鏡的折射率n(x,y)隨入射能量變化而改變。
2. 亮點
任意自定義的折射率分布
使用參數運行(Parameter Run)文件,用戶可以方便地模擬一個具有變化參數的系統。
組合不同的場追跡技術。

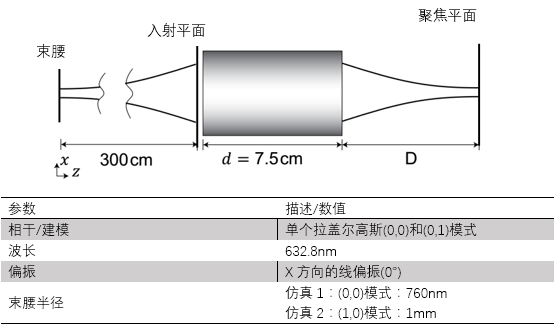

3. 說明:光源

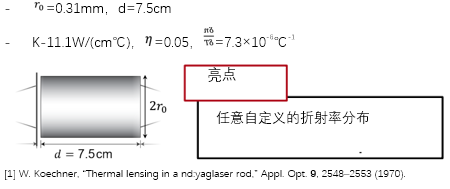

4. 說明:熱透鏡
折射率:
此處,參數值為

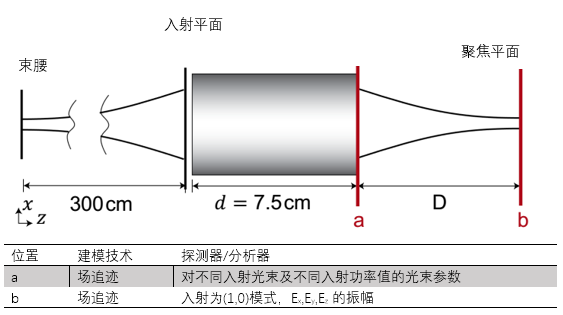

5. 說明:探測器
6. 結果:(0,0)模式

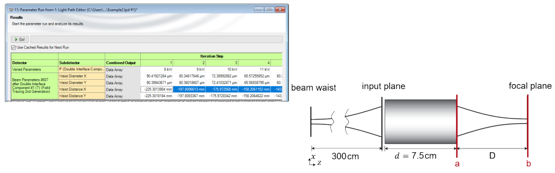

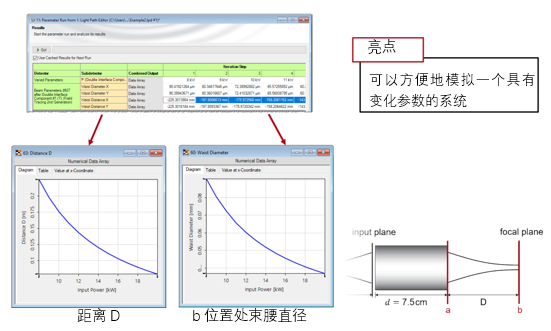

使用參數運行(Parameter Run)文件,可以計算在輸入功率從8千瓦到20千瓦條件下的輸出光束參數。 檢測器在位置a。

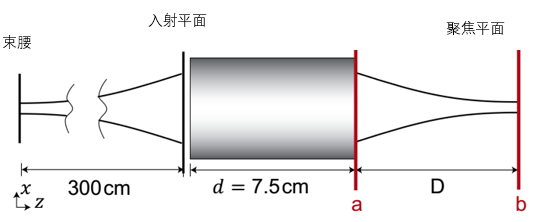

- 束腰距離(Waist Distance)的絕對值(距離a相對于b)是距離D.
- 束腰直徑(Waist Diameter)是焦平面處的腰部直徑(位置b)。
7. 結果:(0,0)模式

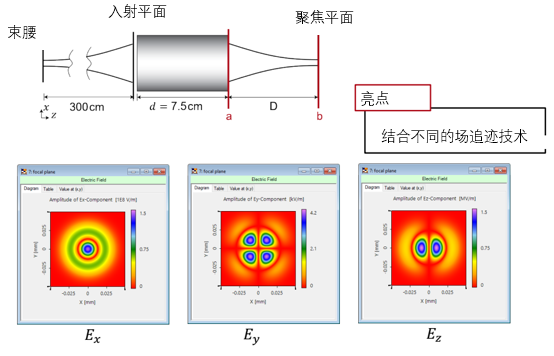

8. 結果:(1,0)模式
對于用于18kW的熱透鏡,仿真距離D為91.0mm。
參考文獻[2]中介紹了光場傳播通過熱透鏡的技術。
文獻[3]中,對由位置a到位置b的衍射傳播積分技術進行了詳細的介紹。
[2] H., Zhong, “Fast propagation of electromagnetic fields through Graded-Index Media,” submitted in JOSA A
[3] F. Wyrowski, “Unification of the geometric and diffractive theories of electromagnetic fields,” Proc. DGaO(2017).

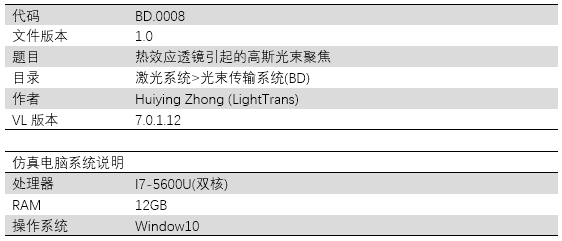

9. 文件&技術信息
|
