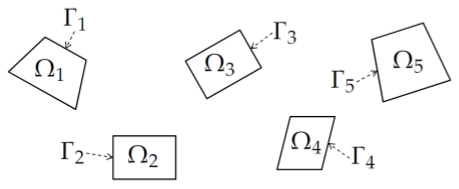

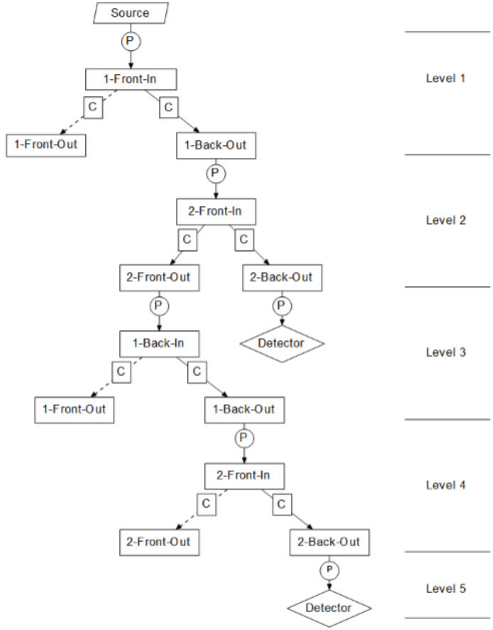

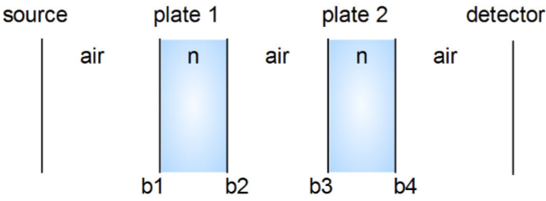

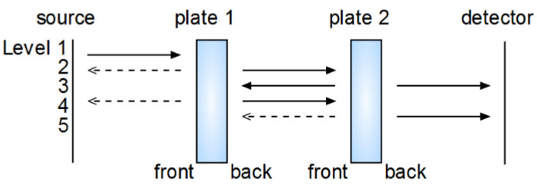

了迭代數k。由于實際原因，我們?yōu)槊總�(gè)平板都引入了一個正面和背面。對如3中所描述的系統。對應的光路樹如圖4中所示。樹的節點與任意矢量的一個輸入（被加項）或者與在Γj處的解相聯系。節點之間的聯系與算子或者有關。不失一般性，我們假設僅對一個指數j成立。因此，樹僅有一個根節點。


忽略虛線鏈接，光路樹對于計算截?cái)嗫偤褪亲詈线m的（20），因?yàn)槠鋬H僅包含了那些必須的算符而相同的算符（求解相同的麥克斯韋問題兩次）不會出現。

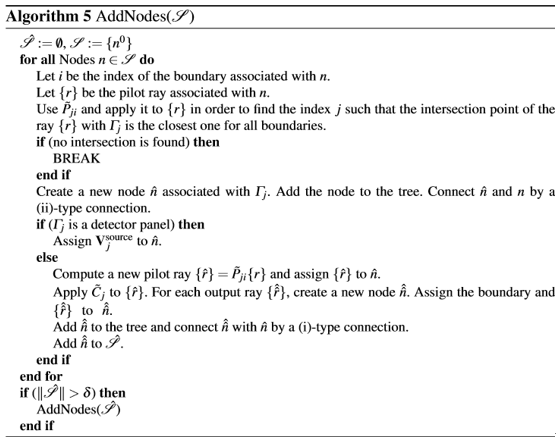

最后我們將討論一個用于生自動生成光路樹的算法。特別是我們想基于光線追跡近似使用試驗光線來檢測稀疏性。首先，我們引入一個數據集以來描述試驗光線：



現在，對于試驗光線，我們定義兩類算子：（i） -對于在Γj上給定的試驗光線，計算試驗光線上域Ωj的效應。（ii） -對于在Γ_i上給定的試驗光線，計算在Γi和Γj之間的自由空間的效應。



4.場追跡方法

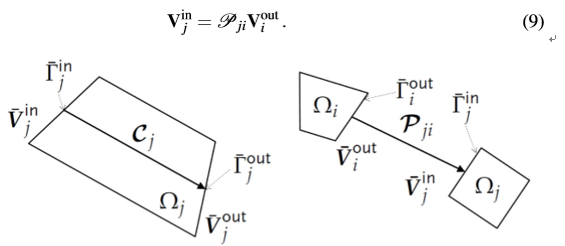

在前面的部分我們已經描述了用于求解光學仿真任務的基于分解和互聯技術的算法。已經表明，此算法需要兩類算子。算子用于描述任意散射體間的自由空間傳輸，算子描述光學元件的散射效應。對于這些算子，仍然需要定義顯式的公式。那么問題來了，和 是否必須是嚴格的麥克斯韋方程求解器。如果是，此方法將會被限制在那些已知的物理光學上，包括最主流的如有限和邊界元法，有限差分和有限積分技術。然而，經典光學建模和設計到現在已經使用時數十年了，從中我的知道，幾何光學方法和其他的近似方法是及其強大的技術，能夠描述自由空間傳輸和各種重要的光學元件對諧波場的效應。由于光學系統的設計可以看做在特定條件下求解局部麥克斯韋問題，因此那些近似通常是有效的。對于此約束，一個經典的例子是在經典激光系統中發生的局部傍軸場。因此，實際經驗非常鼓勵我們使用不同的嚴格和近似局部麥克斯韋求解器以求解算子 和 。用于一個系統子域的任何合適的建模技術都必須對電磁諧波場公式化。在此必須強調是，在過去這種方法并未在光學建模中成為標準。因此系統建模不是基于一種建模技術，而是多種建模技術的平滑結合，同時每個子域足夠精確。這就是我們所說的統一化光學建模。在此方法中，根據之前給出的方程，諧波場以不同的算子和的形式被追跡通過系統。我們把這種方法稱為場追跡，它是對光線追跡的自然推廣，其中光線追跡是通過幾何光學，追跡通過一個系統所有子域的光線束�？傊�，分解和互聯算法，結合在不同的子域中針對和進行的諧波場技術的適當選擇，實現了場追跡法統一化光學建模。在光學系統的建模中，生成的非序列場追跡概念是對非序列光線追跡本質的推廣。



對于算子 和 ，已經在[12]中提出了一些可能的選擇。其中，推導了幾個自由空間算子并討論了他們的近似特性。算子的一個嚴格版本可以從z=0處一個諧波場的平面波分解直接推導而來。這個分解過程可以描述為，將諧波場的任意分量傅里葉變換至k空間[1]：




其中k=(kx,ky )，ρ=(x,y)且l=1,…,6。其逆變換如下：

對于平面波算子的推導，我們使用如下的事實，即每個平面波的傳輸通過乘以相位項 [2,5]進行描述。方向分量kz表示如下



算子定義如下



平面波角譜(SPW)算子沒有引入物理近似。讓我們來討論其數值特性。光場分量的帶寬在傳輸過程中是一個不變量。這可以從嚴格SPW算子（29）中推導出來。頻譜乘以相位因子exp⁡[ⅈkz]。這一步并不改變頻譜的范圍，也就是光場的帶寬。基于采樣原理[1]，一個不變的帶寬可以直接得出結論，即場的（最大）采樣周期在傳輸中也是一個不變量。為了將（31）應用到一個采樣場，需要兩個離散傅里葉變換。對于采樣點數N ，其數值計算量是接近最優的（O（NlogN））。采樣點數是基于采樣周期（傳輸過程中不變）以及輸入和輸出之間最大的場尺寸來定義的。因此，如果傳輸過程中場尺寸不明顯變化的話，SPW算子會有一個接近最優的數值計算量。這種情況適用于小角度的傍軸場。然而，對于非傍軸場，用來評估結果的數值計算量變得不現實。在這種情況下，場尺寸在傳輸后可能比z=0處的場大的多。這就是為什么在可能的情況下必須使用相應的近似算子，，如適合于傍軸情況的菲涅爾算子或者適合于遠場情況遠場算子。在[12]中，已經顯示了如何設計一個選擇合適算子的自動程序以產生一個自動選擇的自由空間傳播算子。也可以使用快速邊界元方法來替代。


對于分量傳輸算子，幾何光學方法被廣泛的使用。關于他們的討論，也可在[12]中發現。有限元微分法也可用于。為了理解有限元微分法，[8]中討論了散射問題的公式化。讓我們來簡短的討論一下效率問題。在場追跡的框架中，對一個子域生成的有限元系統，整個迭代過程保持不變。迭代進入邊界條件，即，僅在方程的右邊。在場追跡中迭代過程僅處理一次，而對于不同的右邊部分，同樣的系統需要進行多次求解。即，由于計算起來困難的矩陣分解可以被重復使用，因此使用直接求解器以求解有限元系統這種做法會非常高效。


讓我們?cè)谶@里討論一個關于算子的特殊情況，即算子用于一個平面界面元件。我們考慮一個平面邊界介于兩種真實折射率為n_i和n_t的均勻介質間，它位于在z=0處。我們假設邊界垂直于z軸。平面波在xz平面內傳輸，并假設以角度θ_i，從折射率為n_i的材料中入射。由于邊界是無窮的，在xz平面內傳輸?shù)膯我环瓷浜蛦我煌干涫峭ㄟ^(guò)相互作用產生的。波沿由角度θi和θt定義的方向傳播。



在準二維幾何中，麥克斯韋方程組被分成可分別求解的兩組。一組中僅包含y方向的電場（以及x方向和z方向的磁場），這一組討論的是TE偏振。另外一組僅包含了y方向的磁場以及x和z方向的電場，然后這一組討論的是TM偏振。兩種偏振情況都能給出邊界條件的一個直接評估�？傊�，例如，TE偏振以及通過來表示入射光的復振幅，這個波可以使用如下形式來表示
