空間光調制器像素處光衍射的仿真
時間:2016-11-24 20:12來源:未知作者: infotek點擊:次打印
空間光調制器(SLM.0002 v1.1)

應用示例簡述

1. 系統細節
光源

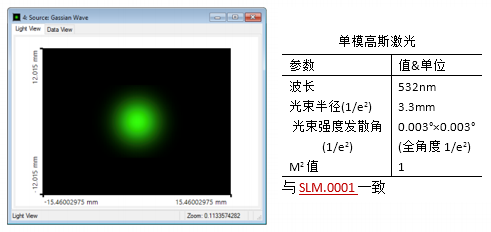

高斯光束
組件

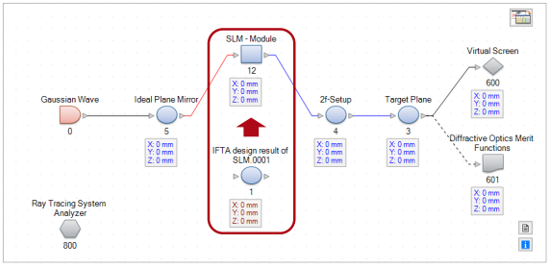

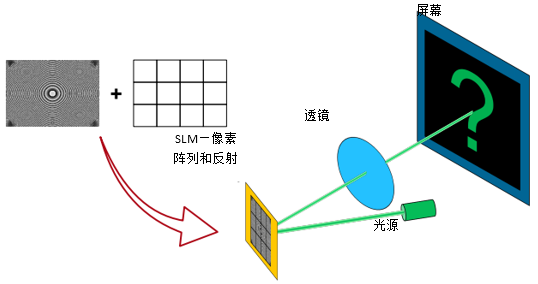

反射型空間光調制器組件及后續的2f系統
探測器
視覺感知的仿真
電磁場分布
建模/設計
場追跡:

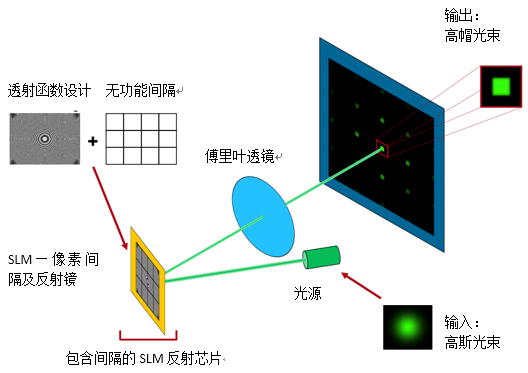

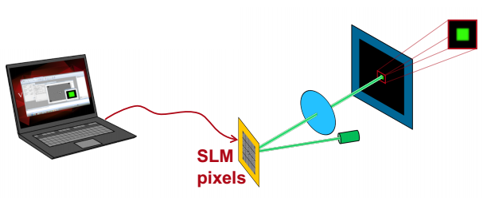

一個SLM像素陣列處光傳播的仿真,仿真中包括了SLM像素間無功能間隔引起的衍射效應。

2. 系統說明


3. 模擬 & 設計結果

4. 總結

考慮SLM像素間隔來研究空間光調制器的性能。

第1步

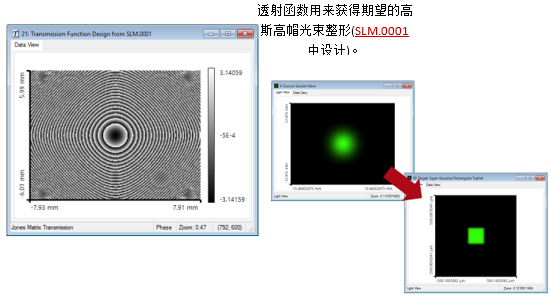

將像素間隔引入到一個先前設計的用于光束整形的SLM透射函數。

第2步
分析不同區域填充因子的對性能的影響。

產生的衍射效應對SLM的光學功能以及效率具有重大影響。

應用示例詳細內容

系統參數

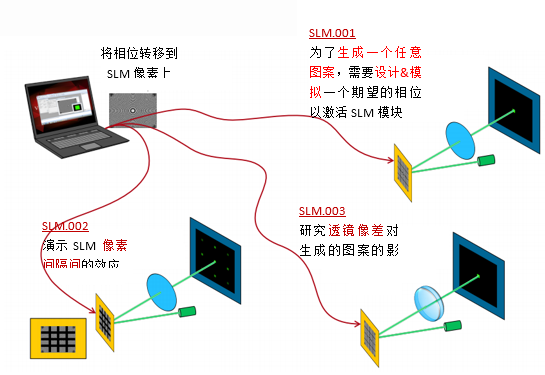

1. 該應用實例的內容


2. 設計&仿真任務

由于制造和技術的原因,像素之間存在非功能間隔。這種典型的間隔會產生衍射效應,從而影響SLM的光學性能,并在接下來的工作中對其進行研究。

3. 參數:輸入近乎平行的激光束


4. 參數:SLM像素陣列


5. 參數:SLM像素陣列


應用示例詳細內容

仿真&結果

1. VirtualLab能夠模擬具有間隔的SLM
由于可以嵌入組件,VirtualLab可以輕松的實現反射系統(如反射鏡,2f系統等)。
內置的SLM模式可以實現從簡單透射函數到包含像素和間隔的陣列的自動轉換。

2. VirtualLab的SLM模塊

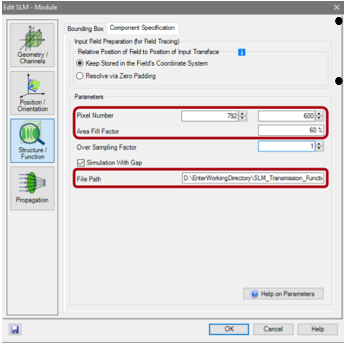

為設置像素陣列,必須輸入像素陣列尺寸和區域填充因子。
必須設置所設計的SLM透射函數。因此,需要輸入文件SLM_Transmission_Function.ca2的路徑。

3. SLM的光學功能

在第一步,我們可以研究SLM后的電磁場。
為此,將區域填充因子設置為60%。

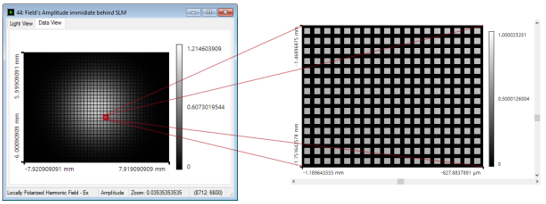

首先,獲得場(Ex方向)的振幅,分別顯示了SLM像素及其間隔的影響。

所用文件: SLM.0002_Diffraction_Pixels_SLM_01_Nearfield.lpd

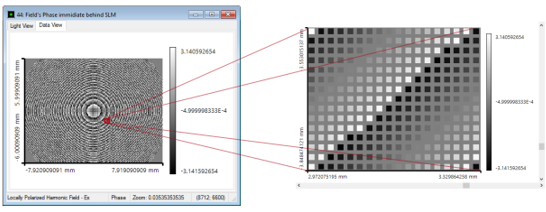

此處,場(Ex方向)的(Wrapped)位相如下圖所示,其中所有的間隔的相位值都為一個常數值。

所用文件: SLM.0002_Diffraction_Pixels_SLM_02_2DGrating.lpd

4. 對比:光柵的光學功能
上述的像素效應可以用相似光學功能的2D周期結構的進行比較。
所示函數(Ex的振幅)相當于一個SLM,其像素提供一個常數位相函數。
通過這種光柵,能夠?qū)⒐庋苌涞綆讉衍射級次,衍射級次分布在x-和y-方向(由于二維光柵結構)。
級次越高振幅衰減越快,所以只有0級,1級以及2級貢獻了主要的光強部分。
這意味著,對于SLM,我們所期望的光分布具有有較高的級次,其光強由區域填充因子決定。

所用文件: SLM.0002_Diffraction_Pixels_SLM_02_2DGrating.lpd

5. 有間隔SLM的光學功能

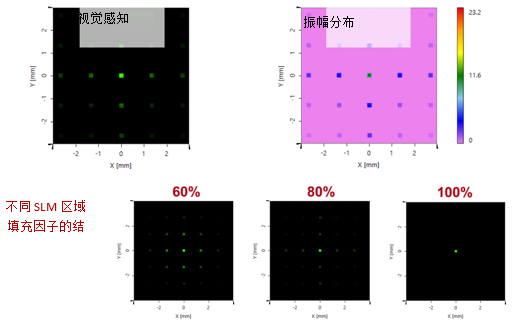

現在,基于像素陣列的區域填充因子,我們可以在傅里葉平面研究SLM的光學功能。

所用文件: SLM.0002_Diffraction_Pixels_SLM_03_2DGrating.lpd

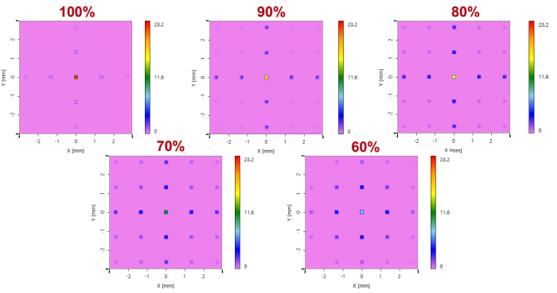

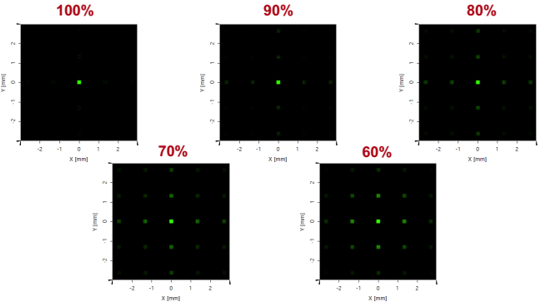

下圖顯示了(Ex方向)光強分布,圖中具有相同的振幅比率。


6. 減少計算工作量



采樣要求:
至少1個點的間隔(每邊)。

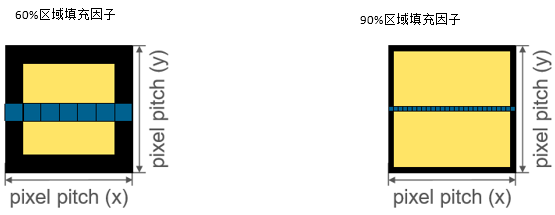

如在有效區域,用戶指定60%區域填充因子,模塊在激活區域計算5×5點的等間距采樣。

采樣要求:
同樣,至少1個點的間隔。
假設指定90%區域填充因子,模塊計算25×25點的等間距采樣。
隨填充因子的增大,采樣迅速增加。

為優化大填充因子條件下的計算工作量,減小相關陣列尺寸是非常有效的方法。
如果被照明區域小于陣列尺寸(標記區域包含光強的90%),這種簡化是非常適用的。
如果只考慮標記的范圍,僅計算SLM的320×320個像素即可(SLM模塊自動刪除了透射函數邊界)。
通過優化,計算工作量減少了4.7倍。

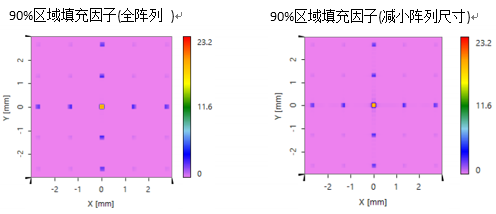

減小SLM陣列尺寸后計算所得的振幅分布幾乎和全陣列一樣。

7. 指定區域填充因子的仿真

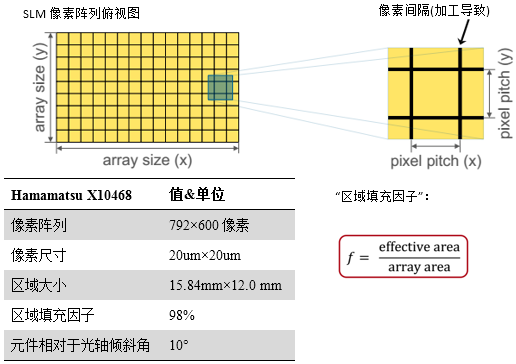

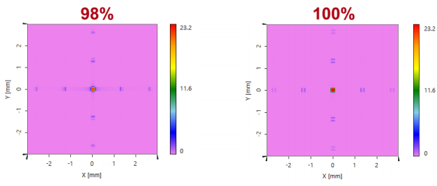

由于間隔非常狹窄,Hamamatsu’s X10468 指定填充因子為98%,需要更多的采樣點進行計算。
全陣列尺寸798×600像素將需要79992×60600個采樣點,需要極高的計算量。
因此,可適當減小陣列尺寸到320×320像素,采樣點數目為32320×32320。
在優化的幫助下,可對指定區域填充因子進行研究(該仿真仍需約256GB的內存)。


8. 總結
考慮SLM像素間隔來研究空間光調制器的性能。

第1步
將像素間隔引入到一個先前設計的用于光束整形的SLM透射函數。

第2步
分析不同區域填充因子的對性能的影響。
