案例562 (1.0)

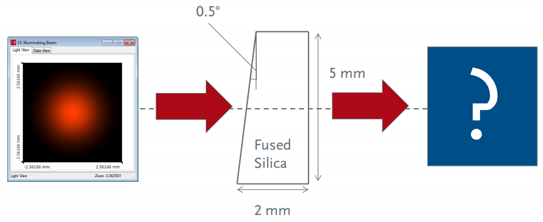

1. 建模任務
根據菲涅爾方程，光在楔形平板中傳播會發成多次反射。
VirtualLab可以仿真楔形平板中的多次反射。
我們將楔形平板中份多次反射分兩種不同情況：
— 高反射表面：
將出現大量反射。
常需要使用光柵工具箱進行嚴格的分析光柵。
模擬是非常耗費時間和內存。
— 低反射表面：
通常需準確模擬1 - 3往返。
可以通過基本工具箱來完成模擬，需要自定義反射的次數。
通常仿真速度較快。
該應用案例將會演示低反射表面楔形板的模擬。

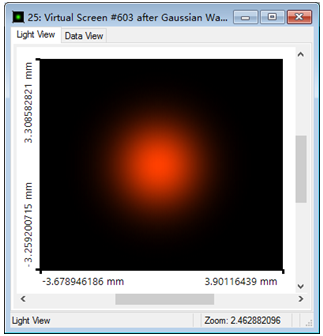

照明激光光束
單模光束
波長：632.8nm
激光光束直徑(1/e²)：2.5mm
發散角(全角1/e2):≈0.01°
M2-值：1
2. 楔形平板表面設置
使用單光學界面元件模型楔形光學界面。

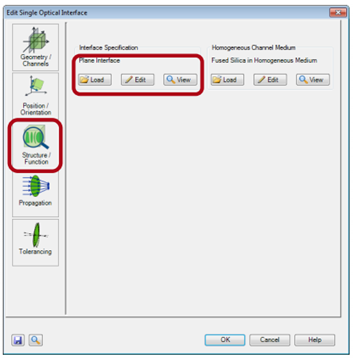

從界面目錄中導入平面界面。
編輯平面界面，設置直徑為 5mm×5mm，形狀為橢圓面型。

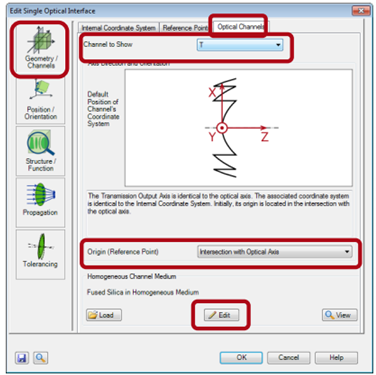

選擇傳輸通道。
將與光軸相互相交作為參考點。
編輯透射介質，根據表面后面的材料將介質設置為熔融石英或標準空氣。

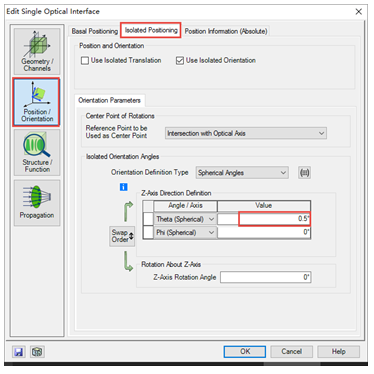

在位置/方向窗口中，選擇絕對位置標簽，在球坐標系下將Theta值設置為0.5°。
3. 干涉圖樣的計算
接下來模擬光在楔形平板下的兩次反射。

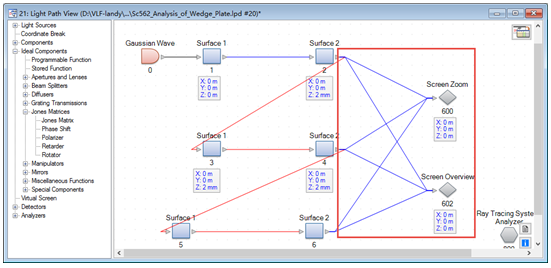

表面1和表面2必須在光路圖中使用了三次。
將表面2元件的透射通道與虛擬屏鏈接。

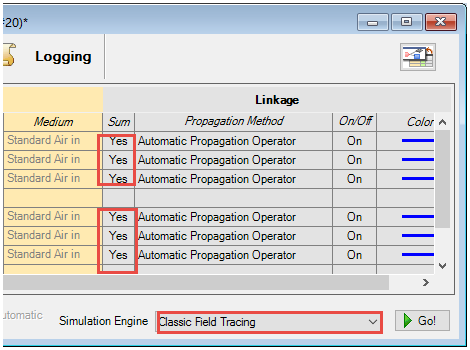

為計算所有往返傳播光束的疊加，需選擇光路編輯器中的求和選項(探測器頁面)。
4. 仿真結果

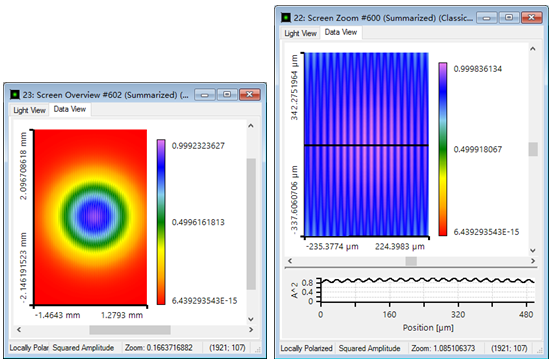

虛擬屏探測結果：光強分布及中心部分光強分布
5. 結論
利用VirtualLab 可以仿真光束在平板或楔形平板間的多次反射。
可仿真高反射和低反射表面。
對楔形平板高反射平面的分析需要利用光柵工具箱的嚴格仿真。
對楔形平板低反射平面的分析利用基本工具箱即可。
對楔形平板低反射平面的仿真，一般僅需要1-3次的往返即可。
|
