示例.0039(1.0)
關鍵詞:導入,數據陣列,測量,圖像
1.簡介
■ 基于一些目的,導入位圖數據或ASCII數據是有用的(例如來自測量的數據)。
■ 這個示例說明如何在VirtualLab中進一步的使用使這些類型的數據。

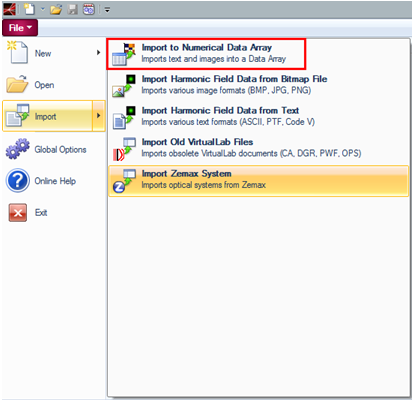

2. 打開導入向?qū)?/strong>
■ 在VirtualLab中,處理數據最靈活的方式是通過使用數值數據陣列(Numerical Data Arrays)。
■ 數字?jǐn)?shù)據陣列的導入向?qū)ㄟ^文件菜單打開。

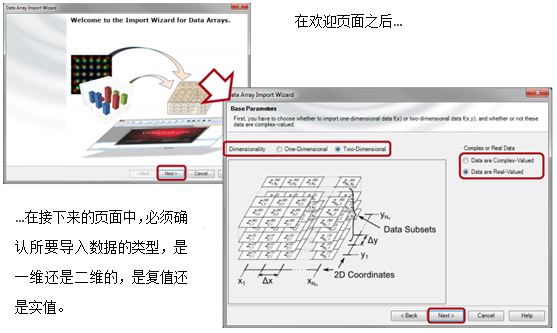

3. 一維vs二維和復值vs實值數據

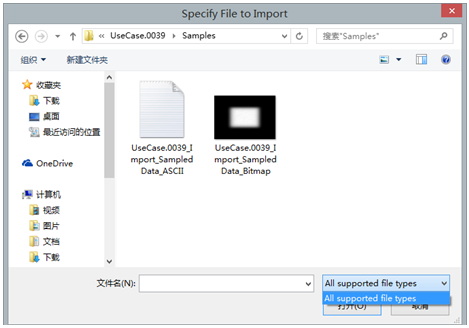

4.導入實際文件
■ 當切換到下一個頁面,將會出現一個打開的對話框來選擇數據文件。
■ 在打開的對話框中,包含bitmap數據或者ASCII數據幾個可導入的文件類型。

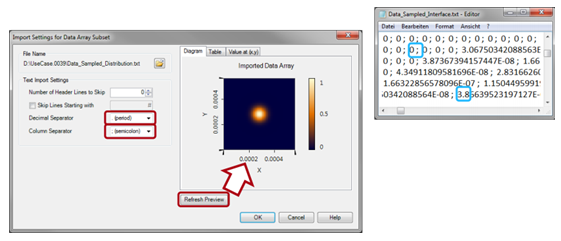

5.ASCII導入設置
■ 選擇一個文本文件(text file)打開后,為了讀取數據,需要進行一些設置。
■ ASCII分隔符必須與文本文件中相匹配。
預覽有助于驗證導入結果的正確性。
6.位圖導入設置
■ 如果導入位圖數據(例如JPG,PNG,BMP格式),也需要進行一些設置。
■ 結合值域的色域定義了導入數據值所對應的顏色。
預覽可用

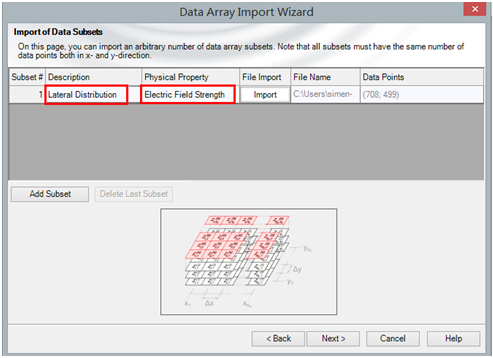

7.數據的含義
可以在當前頁面輸入關于導入數據含義的附加信息。
8.坐標設置Ⅰ
■ 因此,無論是ASCII文件還是位圖文件都不可能包含數據點的坐標信息,這些必須在一個單獨的向?qū)ы撁嬷羞M(jìn)行指定。

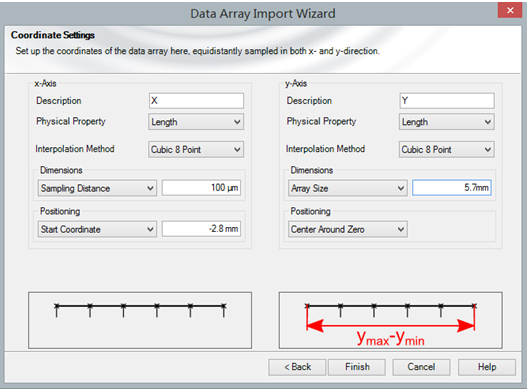

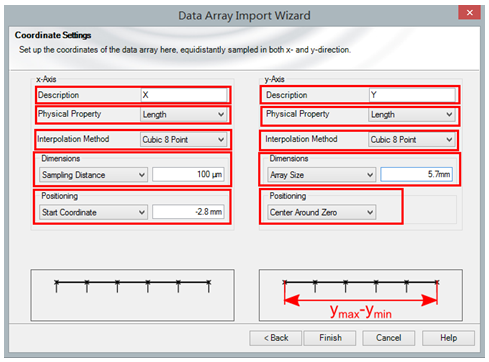

9.坐標設置Ⅱ
對于兩個軸中的每一個(在二維情況下)或?qū)τ谝粋坐標軸(在一維情況下),可以設置以下屬性:
■ 標簽(描述)
■ 物理意義
■ 一種插值方法
■ 兩個相鄰數據點之間的距離或整個數組大小
■ 起始坐標或標志,表明坐標應圍繞零為中心。

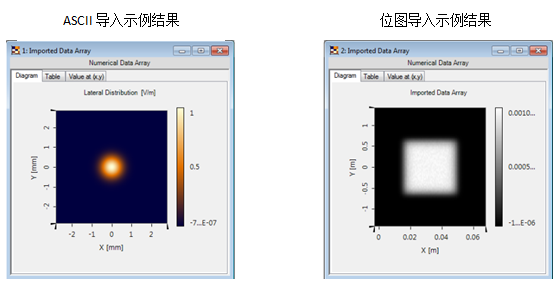

10.結果
輸入所有數據并單擊finish后,向?qū)шP(guān)閉并顯示導入的數據。
|
