衍射光學元件光束整形、分束和擴散(2)

衍射光分束器


衍射光束分束器可以將一束激光分成自定義數目的光束，每束光可以有自定義的功率和角度。光分束器一般和準直透鏡，聚焦透鏡，擴束器以及傅里葉透鏡一起使用。目標平面光束的尺寸一般由透鏡系統控制，而光束的位置和功率由衍射光束分束器控制。衍射光束分束器可以產生以下的光分布：

• 普通的點陣列

• 點線

• 任意的2D圖案斑點

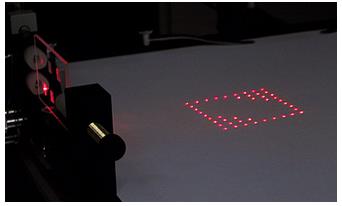

由衍射光分束器產生的圖案斑點

衍射擴散器


衍射擴散器是可以產生大量重疊衍射級次的確定性的散射元件。因?yàn)檠苌浼壌蔚闹丿B,衍射光斑可能會出現與入射激光相干性相關的散斑。

擴散器一般與準直透鏡，聚焦透鏡，光束擴束器和傅里葉透鏡一起使用。光學分辨率一般由透鏡系統控制，而衍射擴散器控制強度分布。衍射擴散器可以產生如下的光分布：

• 矩形和圓形高帽

• 線形散射光斑

• 十字叉絲圖案

• 網格圖案

• 任意2D強度分布

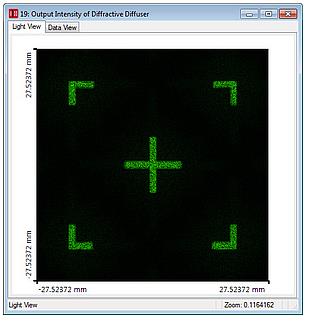

衍射擴散器產生的光圖案

衍射光束整形器


衍射和折射光束整形元件一般用于相干激光光束的強度整形。這些元件可以產生非常均勻的無散斑圖案。

光束整形器常和準直透鏡，聚焦透鏡，光束擴束器和傅里葉透鏡一起使用。光學分辨率一般由透鏡系統控制，而強度分布由衍射光束整形器控制。光束整形器可以產生如下的光分布：

• 矩形和圓形高帽

• 均勻線形光斑

• 環形模式

• 厄米高斯和拉蓋爾高斯模式

• 任意的2D強度圖案

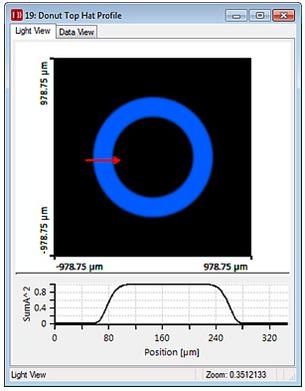

光束整形器元件產生的高帽輪廓環形模式
