用于X射線成像的單光柵干涉儀

摘要



X射線成像通常是基于Talbot效應，以及光柵的周期性自成像。按照N. Morimoto等人的工作，我們選擇了三種類型的相位光柵，有十字、棋盤和網狀圖案。這些光柵在一個單一的光柵干涉儀中被采用，被建模為僅有相位的傳輸函數（因?yàn)閄射線的波長比光柵的最小特征尺寸小得多），并且在VirtualLab Fusion中測試它們的自成像。

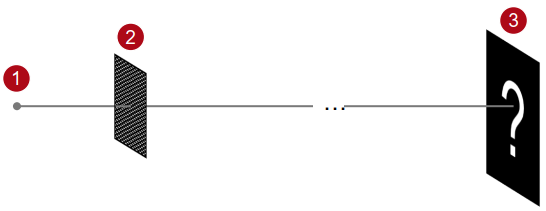

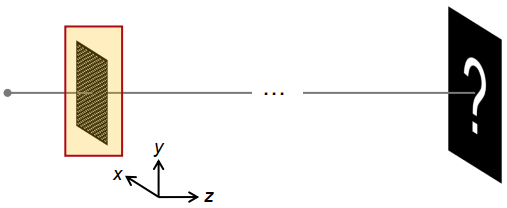

建模任務



相位光柵


如果光柵結構的最小特征大于入射光波長的大約五倍，那么產生的相位值就與結構成正比。

在這種情況下，我們通過函數定義的方法來模擬光柵。

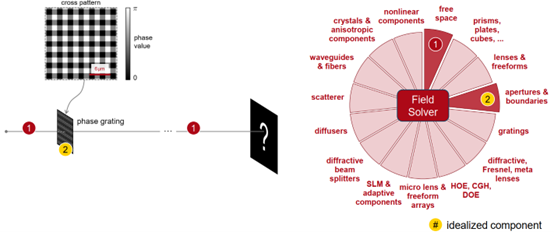

在我們的光學設置中，我們使用了一個理想的組件，其中電磁場被乘以僅有相位的傳輸函數，這可以很容易地進行編程。

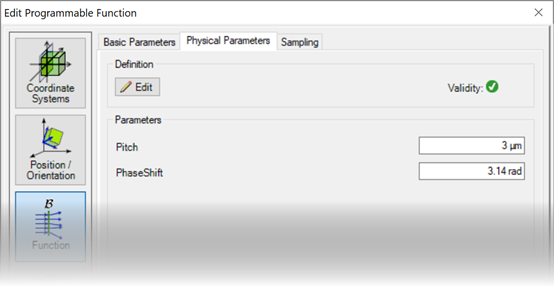

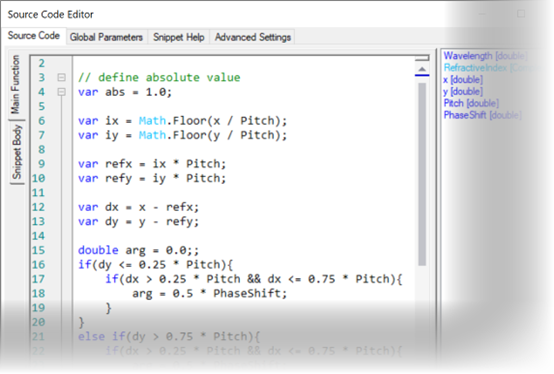

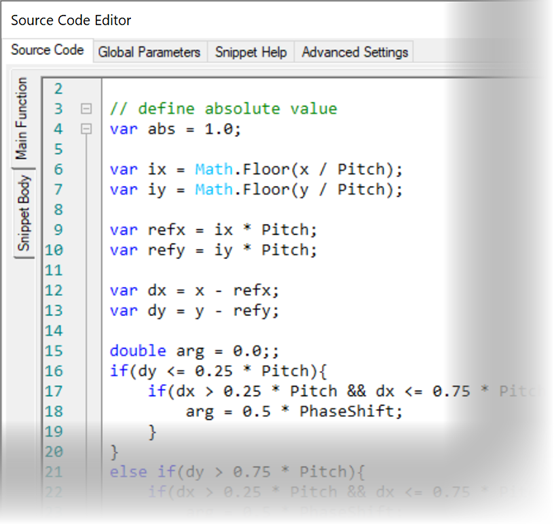

在VirtualLab Fusion中通過編程靈活定義任意傳輸函數

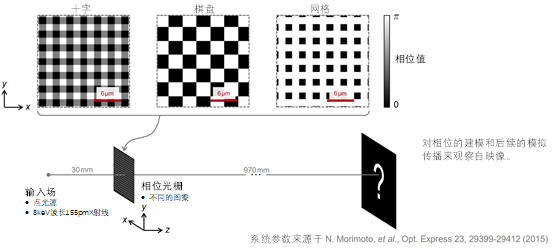

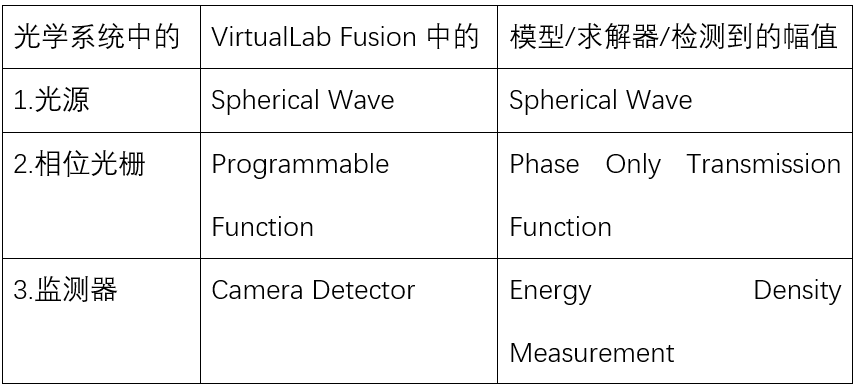

總結-元件

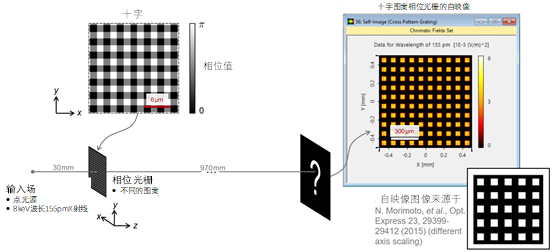

十字相位光柵

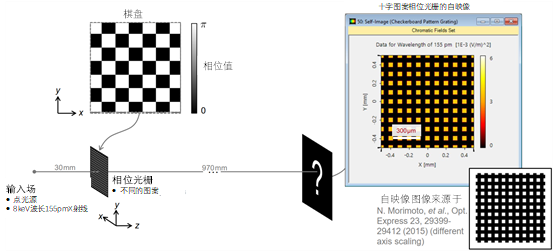

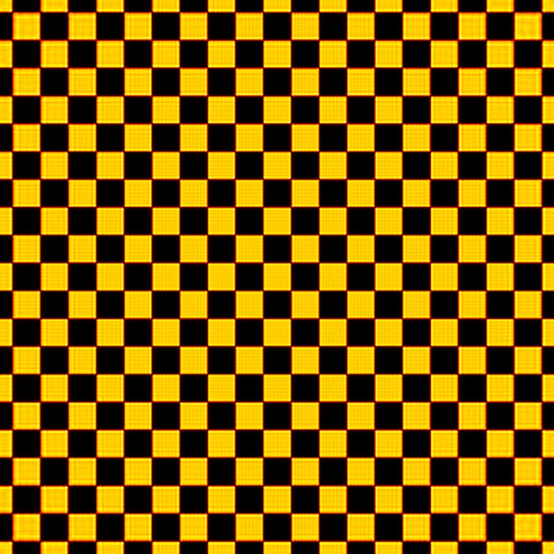

棋盤相位光柵

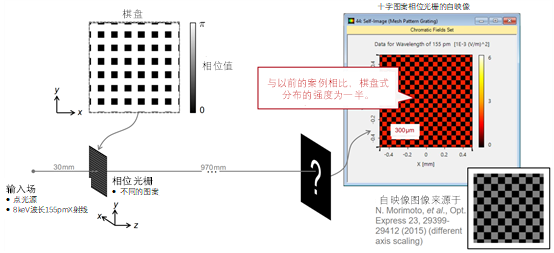

網格相位光柵



VirtualLab Fusion的工作流程

 指定或定制傳輸函數

- 如何使用可編程功能及實例 (圓柱形透鏡）[用例］

 選擇適當?shù)臋z測器進行光場的可視化

- 電磁場檢測器 [用例］

 正確設置傅里葉變換

- 傅里葉變換的設置--在實例中討論 [用例]



VirtualLab Fusion技術

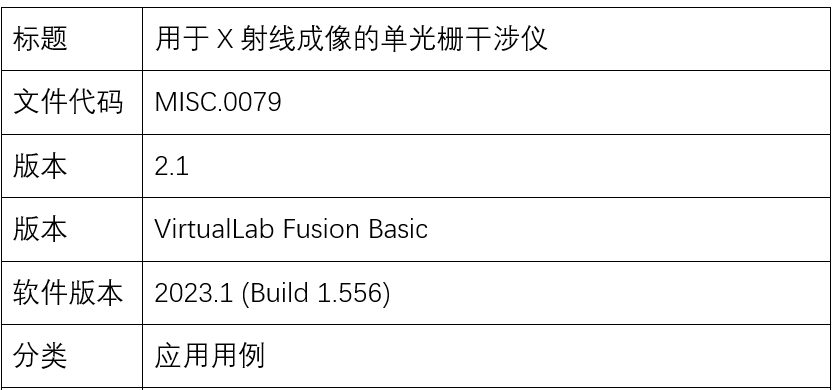

文件信息



更多閱讀
- Talbot效應的建模

- 傅里葉變換的設置--在實例中討論

- 不同孔徑后的衍射圖案
